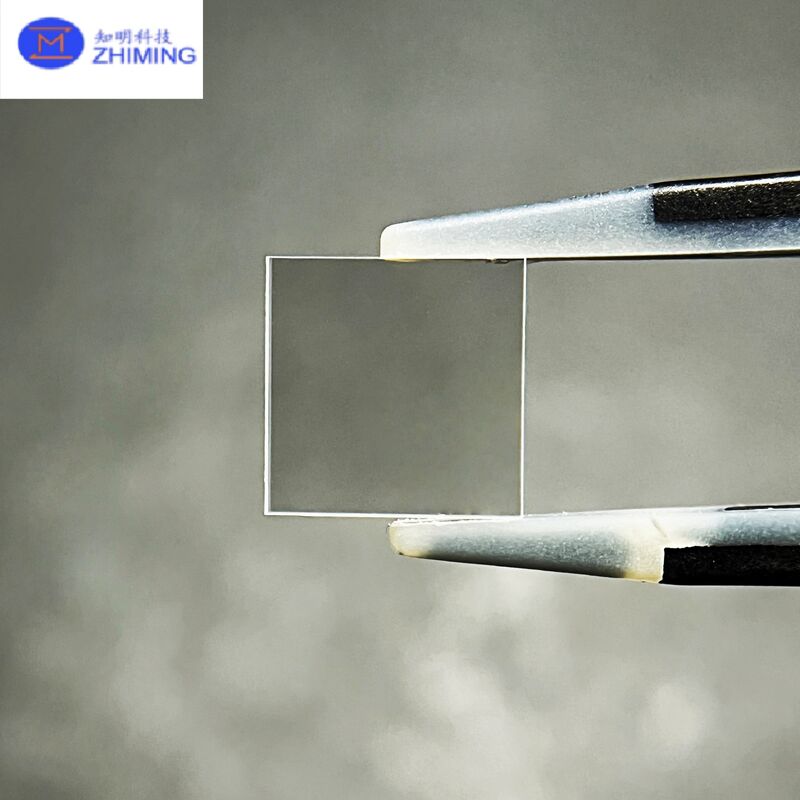

Niestandardowe szafirowe płyty kwadratowe z podwójnym polerowaniem optycznym to precyzyjne elementy wykonane z najwyższej jakości jednokrystalicznego tlenku aluminium (Al2O3).doskonała transmisja optycznaZ wyjątkiem wyjątkowej stabilności termicznej i wyższej odporności chemicznej, szafir jest jednym z najbardziej niezawodnych materiałów stosowanych w zaawansowanych zastosowaniach optycznych i przemysłowych.Polerowanie podwójnej strony zapewnia, że obie powierzchnie płyty osiągają lustrzaną szorstkość i płaskość, co sprawia, że część ta nadaje się do zastosowań wymagających precyzyjnej przenoszenia światła, niskiego rozpraszania i wysokiej dokładności geometrycznej.

W porównaniu z płytami polerowanymi z jednej strony, płytki kwadratowe z szafiru polerowane z dwóch stron zapewniają większą symetrię, lepszy równoległość, lepszą płaskość i lepszą jednolitość optyczną.Są one szeroko stosowane w systemach laserowych, okna optyczne, instrumenty naukowe, sprzęt półprzewodnikowy, urządzenia spektroskopiczne i okna obserwacyjne w trudnych warunkach.

1Charakterystyka materiału

Sapphire jest jednokrystaliczną formą korundu i jest jednym z najtwardszych dostępnych materiałów optycznych, zajmując 9. pozycję w skali Mohsa.Jego właściwości sprawiają, że idealnie nadaje się do długotrwałej stabilności w wymagających warunkach.

Główne zalety materiału obejmują:

•Ultra szeroka transmisja widmowa:
Sapphire jest przejrzysty od 150 nm (głębokie UV) do ponad 5,5 μm (IR), umożliwiając zastosowania wielo-spektralne.

• Wyjątkowa wytrzymałość mechaniczna:
Wysoka wytrzymałość na ściskanie, wytrzymałość na gięcie i odporność na ścieranie zapewniają trwałość w ciężkich obciążeniach mechanicznych lub ciągłym zużyciu.

• Wyższa stabilność chemiczna:
Jest odporny na kwasy, alkały i większość rozpuszczalników chemicznych, co sprawia, że nadaje się do korozyjnych i wysokiego ciśnienia środowisk.

• Wysoka stabilność termiczna:
Sapphire wytrzymuje temperatury do 1600 °C w obojętnej atmosferze i zachowuje integralność strukturalną w przypadku szybkich zmian termicznych.

2. Charakterystyka produktu (polerowane z dwóch stron)

1) Wysokiej precyzji optyczny lakier dwustronny

Obie powierzchnie są wypolerowane do jakości optycznej, z grubością powierzchni tak niską jak Ra < 1 nm. Zmniejsza to rozpraszanie, zwiększa przejrzystość optyczną,i obsługuje wysokiej precyzji systemy laserowe lub obrazowania.

2) Doskonała płaskość i równoległość

Polerowanie dwustronne umożliwia symetryczne usuwanie materiału, umożliwiając wysokie stopnie płaskości, takie jak λ/4, λ/8, λ/10 lub nawet λ/20 na żądanie.005 mm dla zastosowań obejmujących zakłócenia, wnętrzności laserowych lub pomiarów o wysokiej dokładności.

3) Wysoka jednolitość optyczna

Jednolitość grubości i jakości powierzchni zapewnia niezawodną wydajność optyczną przy minimalnym zniekształceniu frontu fali, co ma kluczowe znaczenie w metrologii precyzyjnej i badaniach naukowych.

4) Duża trwałość środowiskowa

Twardość, stabilność termiczna i odporność chemiczna szafiru sprawiają, że płyty nadają się do długotrwałego narażenia na ścieranie, wysoką temperaturę lub korozję.

5) W pełni dostosowalny projekt

Dostępne są do różnych zastosowań niestandardowe kształty, wymiary, rozwijanie, tolerancje grubości, orientacja (plata C, płaszczyzna A, płaszczyzna R) i opcje powlekania (AR, IR, AF).

3. Standardowe specyfikacje (pełnie dostosowywalne)

4. Obszary zastosowań

1) Systemy laserowe o dużej mocy

Dwukrotnie wypolerowane płyty szafirowe zapewniają doskonałą przepuszczalność i niskie rozproszenie dla okien laserowych, systemów dostarczania wiązki i komponentów optycznych o wysokiej energii.

2) Pomiar optyczny i interferometria

Dzięki niezwykle wysokiej płaskości i równoległości są one idealne dla interferometrów, jam Fabry-Pérot, etalonów, urządzeń do pomiaru frontu fal i precyzyjnych płaskich optycznych.

3) Instrumenty naukowe i laboratoryjne

Używane jako okna widzenia, podłoże próbkowe, optyka inspekcyjna i osłony ochronne w sprzęcie spektroskopicznym, obrazowym i analitycznym.

4) Urządzenia półprzewodnikowe i przemysłowe

Stosowane w piecach o wysokiej temperaturze, komorach plazmowych, narzędziach do kontroli płytek i czujnikach precyzyjnych ze względu na ich odporność na ciepło i chemikalia.

5) Środowisko szkodliwe i okna ochronne

Bezkonkurencyjna wytrzymałość szafiru sprawia, że nadaje się do kamer lotniczych, instrumentów podwodnych, urządzeń do inspekcji pól naftowych i okien obserwacyjnych pod wysokim ciśnieniem.

6) Optyka konsumencka i optyka miniaturowa

Używane do mikrooptyki, czujników biometrycznych, okien o małych otworach i niestandardowych miniaturowych płyt ochronnych.

5. Zalety płyt z błyszczącego szafiru

1. Wyższa wydajność optycznado transmisji, obrazowania i zastosowań laserowych

2. Pozostałe, o masie przekraczającej 10 kgzapewnia symetrię i niski błąd frontowy

3. Wysoka trwałośćprzeciw uderzeniom fizycznym, zadrapaniach i zużyciu

4. Doskonała zgodnośćz powłokami i procesami wiązania

5. Idealne do precyzyjnych zespołówwymagające ścisłej geometrii i spójności optycznej

6. Często zadawane pytania

P1: Jaka jest różnica między jednostronnym i podwójnie stronnym polerowanym szafirem?
Dwukrotnie wypolerowany szafir ma obie powierzchnie wykończone z optyczną jakością, zapewniając większą płaskość, równoległość i jednolitość optyczną - idealnie nadaje się do wysokiej precyzji systemów optycznych.Jednostronne płyty polerowane są bardziej opłacalne, gdy potrzebna jest tylko jedna powierzchnia optyczna.

P2: Jak cienkie mogą być szafirowe płyty kwadratowe?
W zależności od rozmiaru możemy produkować płyty o grubości do 0,20 mm. Ultracienkie kawałki mogą być oceniane na podstawie wymagań klienta.

P3: Czy oferujecie powłoki?
Tak. Dostępne są powłoki AR (jednostronne lub podwójne), AF (przeciwko odciskom palców), IR i folie metalowe.
