Niestandardowa płyta przelotowa z szafiru (okno szafirowe o kształcie z wieloma otworami)

Odporność na zarysowania · Wysoka przejrzystość optyczna · Odporność na ciepło i chemikalia · Wykonane według Twoich rysunków

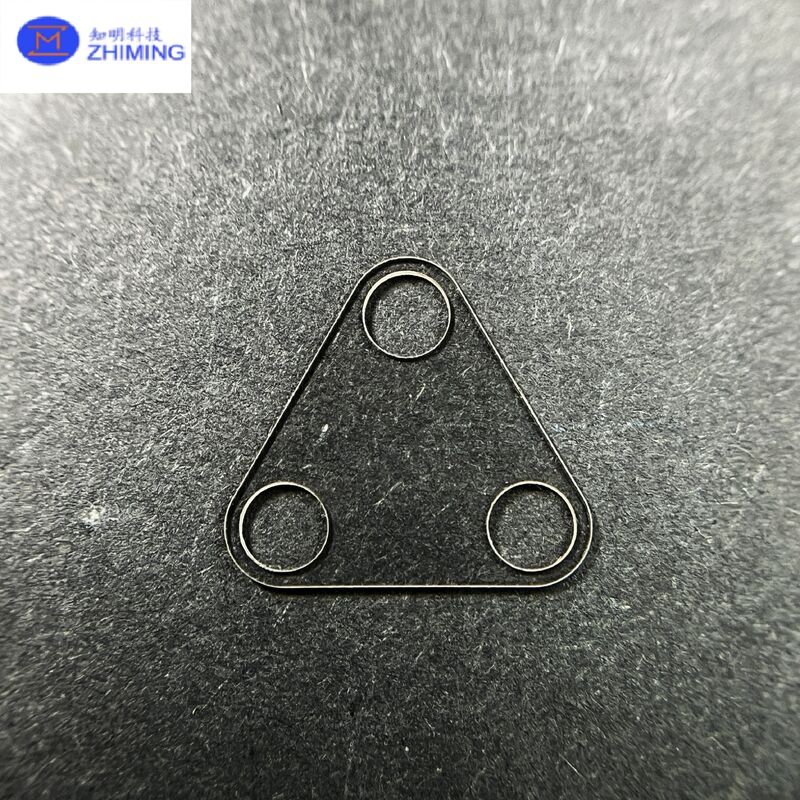

Ten produkt to niestandardowo obrobiony monokrystaliczny szafir (Al₂O₃) płyta z kształtowanymi profilami zewnętrznymi i wieloma otworami przelotowymi (np. wzory montażu/lokalizacji z 3 otworami). Jest idealny do ochrony optycznej, precyzyjnych zespołów i przezroczystych części izolacyjnych stosowanych w trudnych warunkach.

Kluczowe korzyści

• Wyjątkowa odporność na zarysowania i zużycie
  Ekstremalna twardość szafiru pomaga utrzymać jakość powierzchni podczas długotrwałego użytkowania, czyszczenia i ścierania.

​

• Wysoka transmisja, niska mgła (dostępne polerowanie optyczne)
  Nadaje się do okien, osłon ochronnych, portów widokowych i otworów czujników.

​

• Wysoka odporność na temperaturę i chemikalia
  Działa niezawodnie w podwyższonych temperaturach i agresywnych środowiskach chemicznych (ocena indywidualna).

​

• Stabilność wymiarowa i niskie odgazowywanie
  Dobrze nadaje się do precyzyjnych instrumentów, systemów próżniowych i czystych środowisk.

​

• Kontrolowane krawędzie otworów i zmniejszone ryzyko odpryskiwania
  Opcjonalne fazowanie/promień, wykończenie krawędzi i gratowanie pomagają zmniejszyć koncentrację naprężeń podczas montażu.

​

• Wsparcie od prototypu do produkcji
  Szybkie pobieranie próbek i stabilna jakość w celu skalowania do dużej ilości.

Opcje dostosowywania

Kształt: profile okrągłe/kwadratowe/nieregularne (trójkątne, wycięcia, stopnie, szczeliny)
Rozmiar i grubość: dostosowane do Twoich wymagań
Cechy otworów: otwory przelotowe, pogłębienia, otwory stopniowane, otwory stożkowe, układy otworów; tolerancje położenia zgodnie z wymaganiami
Wykończenie krawędzi: fazowanie, promień, polerowane krawędzie, obróbka zapobiegająca odpryskiwaniu
Wykończenie powierzchni: drobno szlifowane / polerowane jednostronnie / polerowane dwustronnie (określ powierzchnię optyczną)
Powłoki (opcjonalne): AR (antyrefleksyjna), odblaskowa, powłoki ochronne (dostosowane do długości fali i kąta)
Oznakowanie (opcjonalne): grawerowanie laserowe, znaki wyrównania sitodruku

Typowe zastosowania

• Optyka i czujniki: okna do kamer/laserów/czujników, płyty ochronne, przesłony optyczne

• Precyzyjny sprzęt: nakładki ścierne, płyty lokalizacyjne, izolatory konstrukcyjne

• Systemy próżniowe i czyste: wizjery, przezroczyste części izolacyjne, komponenty o niskim odgazowywaniu

• Instrumenty medyczne i analityczne: odporne na chemikalia okna wizyjne, uszczelnione konstrukcje obserwacyjne

Specyfikacje produktu

• Materiał: Monokrystaliczny szafir (Al₂O₃)

• Geometria: Płyta o kształcie z wieloma otworami przelotowymi (zgodnie z rysunkiem)

• Opcje powierzchni: szlifowane / polerowane (jednostronnie lub dwustronnie)

• Opcje otworów: przelotowe / pogłębione / stopniowane / stożkowe (opcjonalne)

• Opcje krawędzi: fazowanie / promień / polerowana krawędź (opcjonalne)

• Dostawa: pojedyncze części lub dopasowane zestawy; dostępne czyszczenie i pakowanie

Produkcja i kontrola jakości

• Weryfikacja materiału i identyfikowalność (na życzenie)

• Kontrola wymiarów: obrys, Ø otworu, położenie otworu, grubość (zgodnie z tolerancjami)

• Kontrola kosmetyczna i krawędzi: odpryski, zadrapania, integralność krawędzi (konfigurowalny standard akceptacji)

• Czyszczenie i pakowanie: czyszczenie ultradźwiękowe (opcjonalne), czyste pakowanie (opcjonalne), ochrona powierzchni

Jak poprosić o wycenę

Aby szybko wycenić, podaj:

1. Pliki 2D/3D (DXF/DWG/STEP)

2. Ilość (prototyp / mała seria / objętość)

3. Krytyczne tolerancje (otwór Ø/położenie, grubość, płaskość itp.)

4. Warunki pracy (temperatura, media/chemikalia, próżnia, potrzeby związane z powłokami)

5. Wymagania dotyczące powierzchni (która strona jest optyczna, polerowanie jednostronne lub dwustronne)

FAQ

P1: Dlaczego szafir zamiast szkła lub kwarcu?
O: Szafir oferuje doskonałą odporność na zarysowania i większą trwałość mechaniczną/termiczną/chemiczną — idealny do wymagających okien i części ściernych.

P2: Czy otwory będą się łatwo odpryskiwać?
O: Właściwa kontrola krawędzi (fazowanie/promień), gratowanie i konstrukcja zorientowana na montaż znacznie zmniejszają ryzyko odpryskiwania. Możemy również polecić opcje przetwarzania w oparciu o Twoją metodę montażu.

P3: Czy można nakładać powłoki optyczne?
O: Tak. Powiedz nam zakres długości fali (widzialny/NIR itp.), kąt padania i docelową wydajność — dopasujemy rozwiązanie powłoki.
