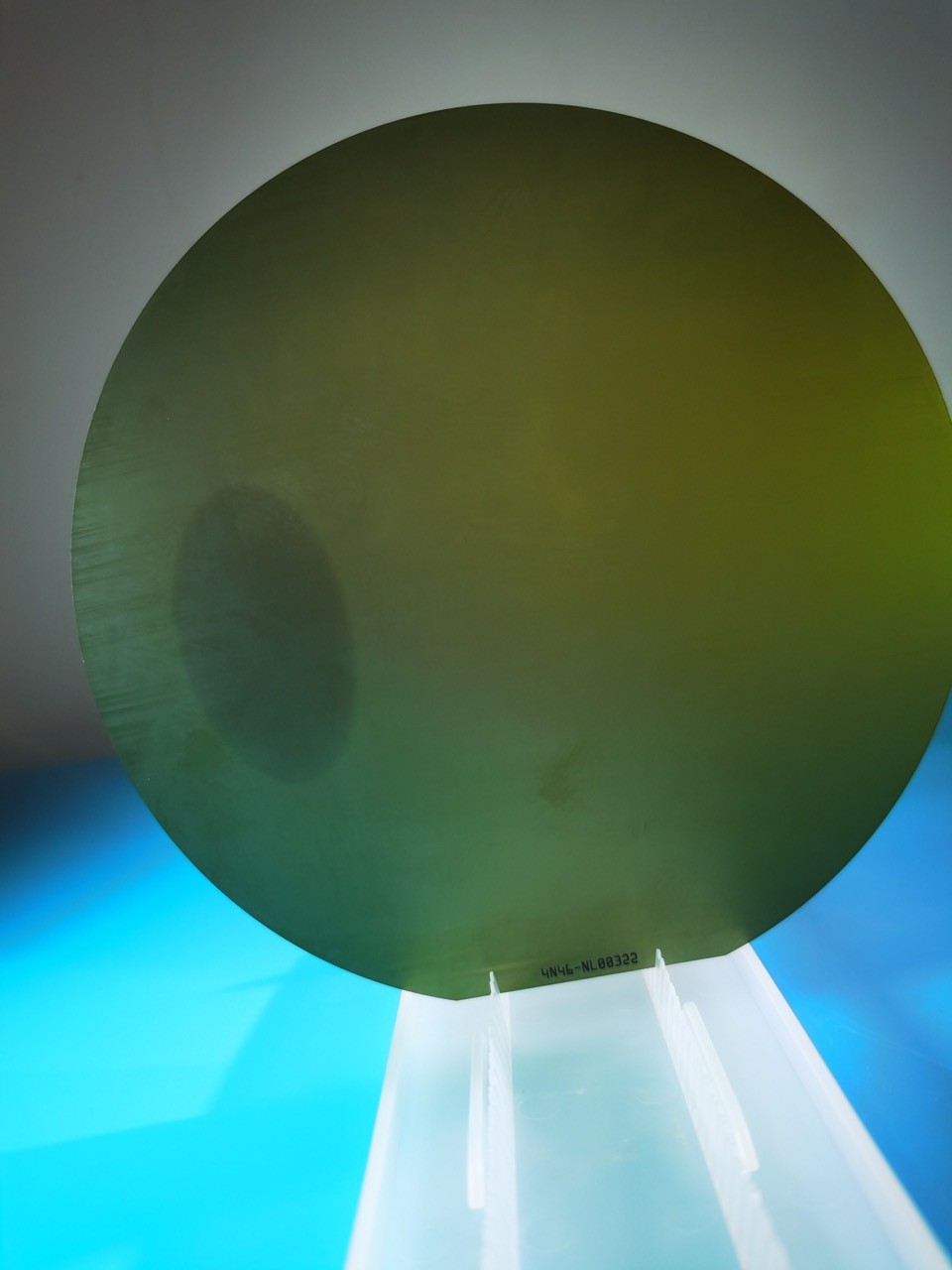

8 cali 200 mm Polerowanie wlewków z węglika krzemu Podłoże SiC Chip Produkcja klasy dla MOS

8 cali 200 mm Polerowanie wlewków z węglika krzemu Podłoże SiC Chip Produkcja klasy dla MOS

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMKJ
Orzecznictwo: ROHS
Numer modelu: 8-calowe wafle sic 4h-n

Zapłata:

Minimalne zamówienie: 1 szt
Cena: by case
Szczegóły pakowania: pojedynczy pakiet waflowy w 100-stopniowym pomieszczeniu do sprzątania
Czas dostawy: 3-6 miesięcy
Zasady płatności: T/T, Western Union, MoneyGram
Możliwość Supply: 1-20 sztuk / miesiąc
Najlepsza cena Kontakt

Szczegóły informacji

Materiał: monokryształ SiC Stopień: Klasa produkcyjna
Data dostarczenia: 3 miesiące Aplikacja: test polerowania producenta urządzenia MOS
Średnica: 200 ± 0,5 mm Minimalne zamówienie: 1
High Light:

Chip SiC klasy produkcyjnej

,

podłoże z węglika krzemu do polerowania wlewków

,

chip SiC 200 mm

opis produktu

Podłoże SiC/płytki (150mm, 200mm) Węglik krzemu Ceramika Doskonała korozjaJednokrystaliczny jednostronnie polerowany wafel krzemowy Producent wafli sic polerowanie wafli Węglik krzemu Wafel SiC 4H-N Wlewki SIC/200mm Wafle SiC 200mm Wafle SiC



Informacje o krysztale węglika krzemu (SiC).



Węglik krzemu (SiC) lub karborund to półprzewodnik zawierający krzem i węgiel o wzorze chemicznym SiC.SiC jest stosowany w półprzewodnikowych urządzeniach elektronicznych pracujących w wysokich temperaturach, wysokich napięciach lub obu.SiC jest również jednym z ważnych komponentów LED, jest popularnym podłożem do hodowli urządzeń GaN i służy jako rozpraszacz ciepła w diodach LED dużej mocy.


Nieruchomość 4H-SiC, pojedynczy kryształ 6H-SiC, pojedynczy kryształ
Parametry kraty a=3,076 A c=10,053 A a=3,073 A c=15,117 A
Sekwencja układania ABCB ABCACB
Twardość Mohsa ≈9,2 ≈9,2
Gęstość 3,21 g/cm3 3,21 g/cm3
Therm.Współczynnik rozszerzalności 4-5×10-6/K 4-5×10-6/K
Indeks załamania @750nm

nie = 2,61

ne = 2,66

nie = 2,60

ne = 2,65

Stała dielektryczna ok. 9,66 ok. 9,66
Przewodność cieplna (typ N, 0,02 ohm.cm)

a~4,2 W/cm·K przy 298 K

c~3,7 W/cm·K przy 298K


Przewodność cieplna (półizolacja)

a~4,9 W/cm·K przy 298 K

c ~ 3,9 W/cm·K przy 298 K

a~4,6 W/cm·K przy 298 K

c ~ 3,2 W/cm·K przy 298 K

Przerwa wzbroniona 3,23 eV 3,02 eV
Załamanie pola elektrycznego 3-5×106V/cm 3-5×106V/cm
Prędkość dryfu nasycenia 2,0 × 105 m/s 2,0 × 105 m/s


Aby sprostać tym wyzwaniom i uzyskać wysokiej jakości płytki SiC o średnicy 200 mm, proponuje się następujące rozwiązania:
Jeśli chodzi o przygotowanie kryształów zaszczepiających 200 mm, zbadano i zaprojektowano odpowiednie pole temperatury, pole przepływu i rozszerzający się zespół, aby uwzględnić jakość kryształu i rozszerzający się rozmiar;Rozpoczynając od 150 mm kryształu SiCseed, przeprowadź iterację kryształu zarodkowego, aby stopniowo zwiększać rozmiar kryształu SiC, aż osiągnie 200 mm; poprzez wzrost i przetwarzanie wielu kryształów, stopniowo optymalizuj jakość kryształu w obszarze ekspansji kryształu i popraw jakość kryształów zaszczepiających 200 mm.
n warunki przewodzącego crvstal 200 mm i przygotowania podłoża.badania zoptymalizowały konstrukcję pola przepływu pola temperaturowego pod kątem wzrostu kryształów o dużych rozmiarach, prowadzenia wzrostu kryształów przewodzącego SiC o średnicy 200 mm i kontroli jednorodności domieszkowania.Po zgrubnej obróbce i ukształtowaniu kryształu otrzymano 8-calowy przewodzący elektrycznie 4H-SiCingot o standardowej średnicy.Po cięciu, szlifowaniu, polerowaniu, obróbce w celu uzyskania płytek SiC 200 mm o grubości około 525um.




8 cali 200 mm Polerowanie wlewków z węglika krzemu Podłoże SiC Chip Produkcja klasy dla MOS 08 cali 200 mm Polerowanie wlewków z węglika krzemu Podłoże SiC Chip Produkcja klasy dla MOS 18 cali 200 mm Polerowanie wlewków z węglika krzemu Podłoże SiC Chip Produkcja klasy dla MOS 2



Zastosowanie SiC

Ze względu na właściwości fizyczne i elektroniczne SiC, urządzenia na bazie węglika krzemu dobrze nadają się do urządzeń optoelektronicznych o krótkiej długości fali, odpornych na wysokie temperatury, promieniowanie oraz urządzenia elektroniczne o dużej mocy / wysokiej częstotliwości, w porównaniu z urządzeniami opartymi na Si i GaAs.

Urządzenia optoelektroniczne

  • Urządzenia oparte na SiC są

  • warstwy epitaksjalne azotku o niskim niedopasowaniu sieciowym

  • wysoka przewodność cieplna

  • monitorowanie procesów spalania

  • wszelkiego rodzaju detekcji UV

  • Ze względu na właściwości materiału SiC, elektronika i urządzenia oparte na SiC mogą pracować w bardzo nieprzyjaznych środowiskach, które mogą pracować w wysokich temperaturach, dużej mocy i warunkach wysokiego promieniowania
