8 cali 12 cali 4H-N typu SiC grubość płytki 500±25um n doped dummy prime research grade

8 cali 12 cali 4H-N typu Wafer SiC abstrakcja

W niniejszym badaniu przedstawiono charakterystykę 8-calowej 12-calowej płytki z węglanu krzemu (SiC) typu H-N przeznaczonej do zastosowań półprzewodnikowych.został wyprodukowany przy użyciu najnowocześniejszych technik i jest dopingowany zanieczyszczeniami typu nW celu oceny jakości kryształu, morfologii powierzchni, charakterystyki i charakterystyki zastosowano techniki charakterystyczne, w tym dyfrakcję rentgenowską (XRD), mikroskopie elektronicznej skanującej (SEM) oraz pomiary efektu Halla.i właściwości elektrycznych płytkiAnaliza XRD potwierdziła strukturę politypu 4H płytki SiC, natomiast obrazowanie SEM ujawniło jednolitą i wolną od wad morfologię powierzchni.Pomiary efektu Halla wykazały spójny i kontrolowany poziom dopingu typu n na powierzchni płytkiWyniki sugerują, że 8-calowa płytka SiC typu 4H-N wykazuje obiecujące właściwości do stosowania w urządzeniach półprzewodnikowych o wysokiej wydajności.szczególnie w zastosowaniach wymagających wysokiej mocy i wysokiej temperatury pracyW celu pełnego wykorzystania potencjału tej platformy materiałowej wymagane są dalsze badania optymalizacji i integracji urządzeń.

Właściwości płytki SiC typu 4H-N

1. Struktura kryształowa: Wykazuje sześciokątną strukturę kryształową z politypem 4H, zapewniając korzystne właściwości elektroniczne dla zastosowań półprzewodnikowych.

2. Średnica płytki: 8 cali, zapewniająca dużą powierzchnię do wytwarzania urządzeń i skalowalność.

3. Gęstość płytki: zazwyczaj 500 ± 25 μm, zapewniająca stabilność mechaniczną i kompatybilność z procesami produkcji półprzewodników.

4. Doping: doping typu N, w którym atomy azotu są celowo wprowadzane jako zanieczyszczenia w celu stworzenia nadmiaru wolnych elektronów w kryształowej siatce.

5. Właściwości elektryczne:

   • Wysoka mobilność elektronów, umożliwiająca efektywny transport ładunku.
   • Niska rezystywność elektryczna, ułatwiająca przewodzenie energii elektrycznej.
   • Kontrolowany i jednolity profil dopingu na całej powierzchni płytki.

6. Czystość materiału: wysokiej czystości materiał SiC o niskim poziomie zanieczyszczeń i wad, zapewniający niezawodną wydajność urządzenia i długą żywotność.

7. Morfologia powierzchni: gładka i wolna od wad morfologia powierzchni, nadająca się do wzrostu nawierzchniowego i procesów wytwarzania urządzeń.

8. Właściwości cieplne: Wysoka przewodność cieplna i stabilność w podwyższonych temperaturach, co sprawia, że nadaje się do zastosowań o dużej mocy i wysokiej temperaturze.

9. Właściwości optyczne: szeroka energia przepustowa i przejrzystość w widmie widzialnym i podczerwonym, umożliwiająca integrację urządzeń optoelektronicznych.

10. Właściwości mechaniczne:

    • Wysoka wytrzymałość mechaniczna i twardość, zapewniająca trwałość i odporność podczas obsługi i przetwarzania.
    • Niski współczynnik rozszerzenia termicznego, zmniejszający ryzyko pękania wywołanego naprężeniem termicznym podczas cyklu temperatury.

      Liczba	Pozycja	Jednostka	Produkcja	Badania	Głupcze.
      1	wielowymiarowy		4H	4H	4H
      2	orientacja powierzchni	°	< 11-20> 4±0.5	< 11-20> 4±0.5	< 11-20> 4±0.5
      3	dopant		Azot typu n	Azot typu n	Azot typu n
      4	odporność	ohm · cm	0.015 ~ 0.025	0.01~0.03
      5	średnica	mm	200±0,2 300	200±0,2 300	200±0,2 300
      6	grubość	μm	500±25 1000±50	500 ± 251000±50	500 ± 251000±50
      7	Orientacja wcisku	°	[1- 100]±5	[1- 100]±5	[1- 100]±5
      8	Głębokość wcięcia	mm	1 ~ 1.5	1 ~ 1.5	1 ~ 1.5
      9	LTV	μm	≤ 5 (± 10 mm × 10 mm)	≤ 5 (± 10 mm × 10 mm)	≤ 10 ((10 mm × 10 mm)
      10	TTV	μm	≤ 10	≤ 10	≤ 15
      11	Pochyl się	μm	25 ~ 25	45 ~ 45	65 ~ 65
      12	Warp.	μm	≤ 30	≤ 50	≤ 70

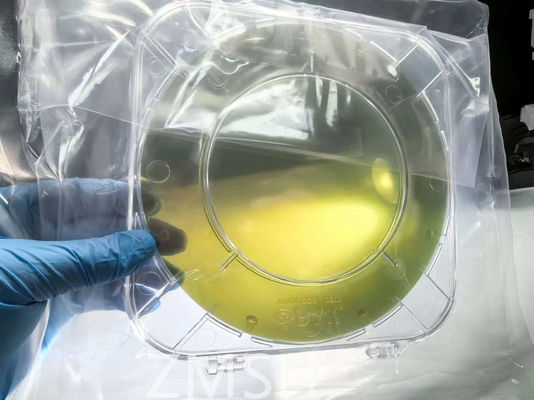

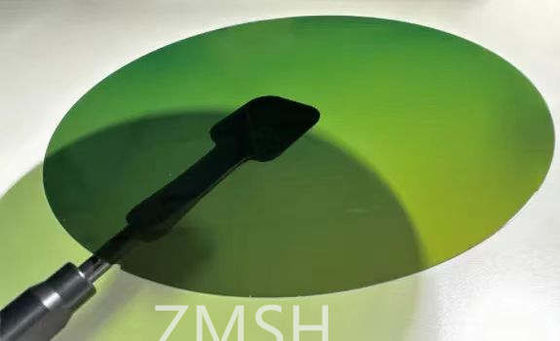

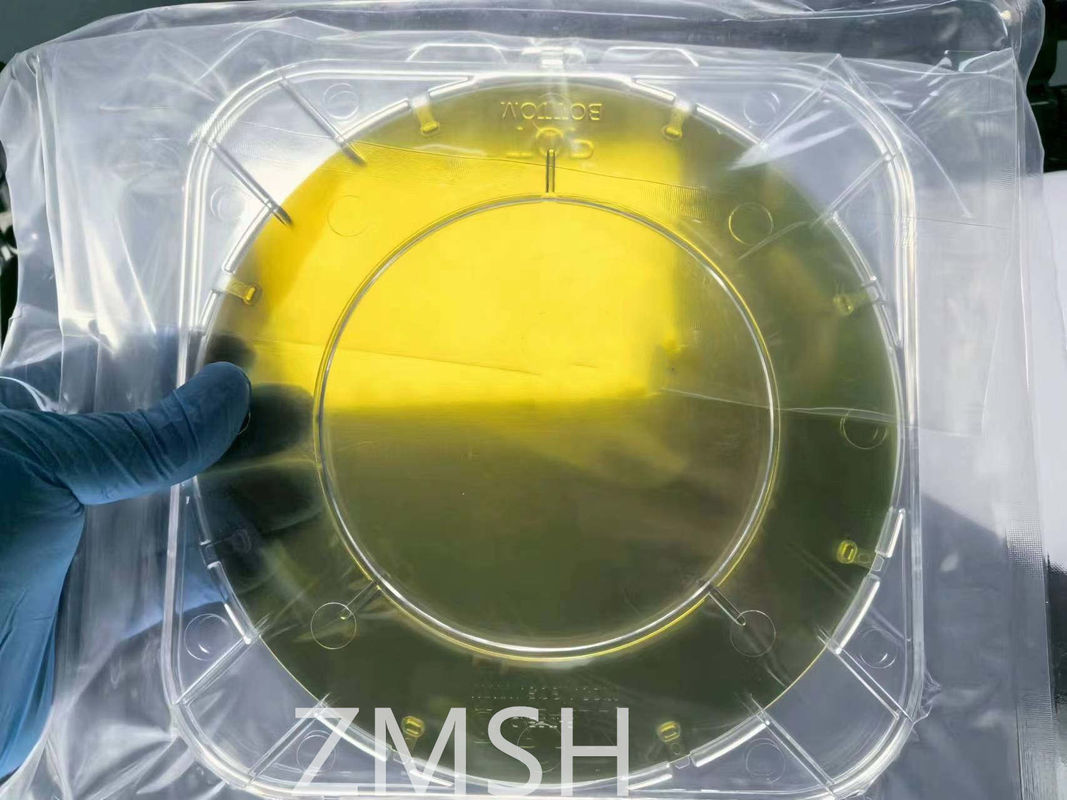

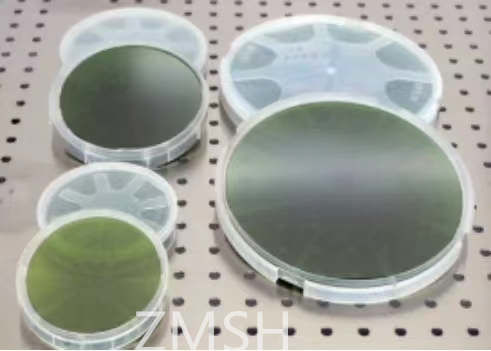

Obraz płytki SiC typu 4H-N

Aplikacja płytki SiC typu 8c 12c 4H-N

Elektronika energetyczna: płytki SiC są szeroko stosowane w produkcji urządzeń energetycznych, takich jak diody Schottky'ego, MOSFET (metalo-tlenkowo-poluprzewodnikowe tranzystory o działaniu pola),i IGBT (izolowane tranzystory dwubiegunowe)Urządzenia te korzystają z wysokiego napięcia awaryjnego SiC, niskiego oporu w stanie pracy i wysokiej temperatury, co czyni je odpowiednimi do zastosowań w pojazdach elektrycznych,systemy energii odnawialnej, oraz systemów dystrybucji energii.

Urządzenia RF i mikrofalowe: płytki SiC są wykorzystywane w opracowywaniu urządzeń RF (Radio Frequency) i mikrofalowych o wysokiej częstotliwości ze względu na ich wysoką mobilność elektronów i przewodność cieplną.Do zastosowań należą wzmacniacze o dużej mocy, przełączników RF i systemów radarowych, w których zalety wydajności SiC umożliwiają wydajne obsługiwanie mocy i pracę o wysokiej częstotliwości.

Optoelektronika: płytki SiC są wykorzystywane w produkcji urządzeń optoelektronicznych, takich jak fotodetektory ultrafioletowe (UV), diody emitujące światło (LED) i diody laserowe.Szeroki odstęp pasmowy i przejrzystość optyczna SiC w zakresie UV sprawiają, że nadaje się do zastosowań w wykrywaniu UV, sterylizacji UV i wysokiej jasności UV LED.

Elektronika wysokotemperaturowa: płytki SiC są preferowane dla systemów elektronicznych działających w trudnych warunkach lub przy podwyższonych temperaturach.i układów sterowania silnikami samochodowymi, gdzie stabilność termiczna i niezawodność SiC umożliwiają pracę w ekstremalnych warunkach.

Technologia sensorów: płytki SiC są wykorzystywane w opracowywaniu czujników o wysokiej wydajności do zastosowań takich jak czujniki temperatury, czujniki ciśnienia i czujniki gazu.Czujniki oparte na SiC oferują takie zalety jak wysoka wrażliwość, szybkie czasy reagowania i kompatybilność z trudnymi środowiskami, co czyni je odpowiednimi do zastosowań przemysłowych, motoryzacyjnych i lotniczych.
