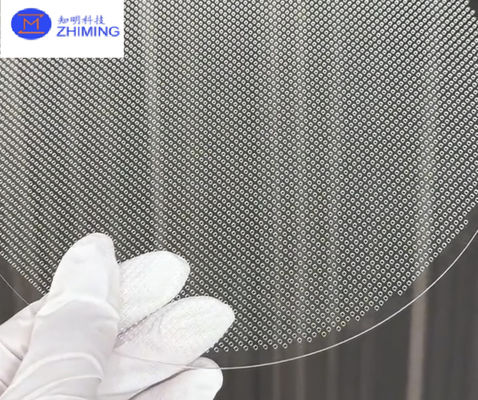

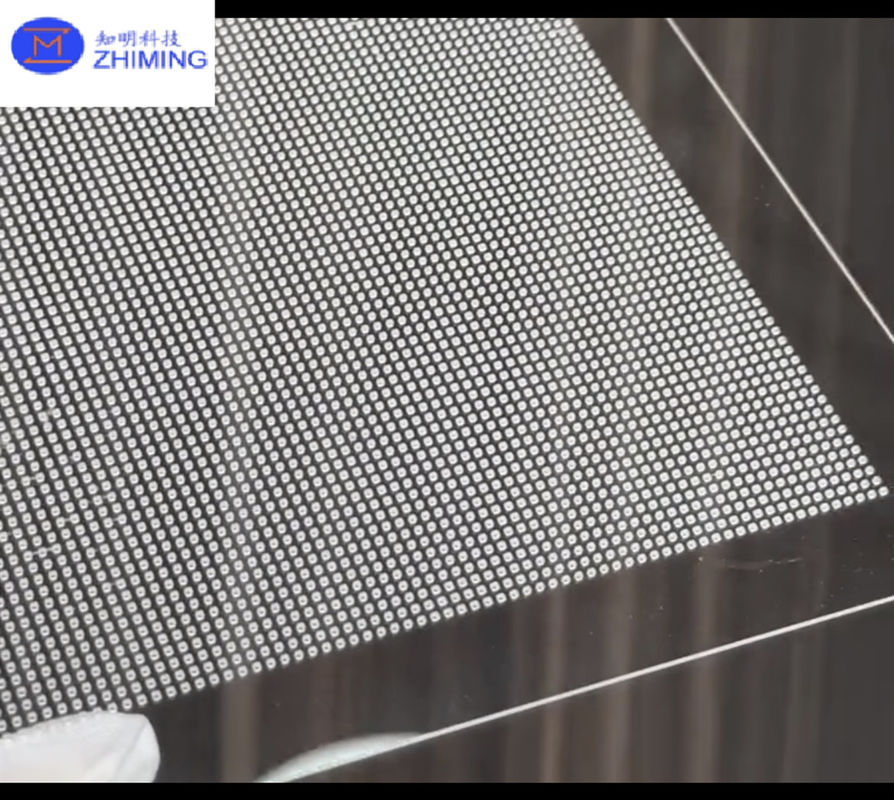

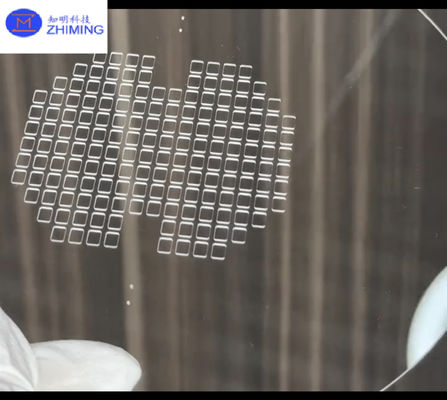

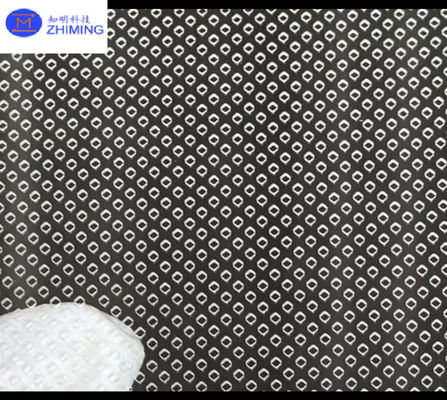

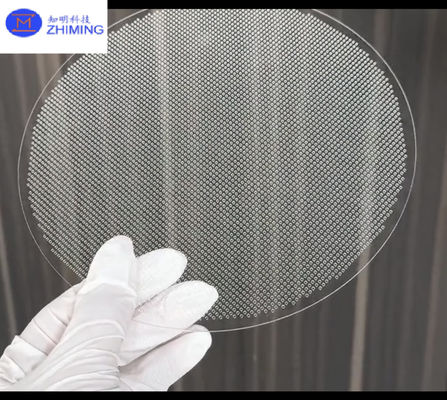

Przekraczające przewody szklane (TGV) dla JGS1 JGS2 szafirowe szkło zwojowe dla czujników Produkcja i opakowanie
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Średnica zewnętrzna (OD): | 25 – 100 um | Minimalna wysokość dźwięku: | ~ 2x NAP |
|---|---|---|---|
| Rodzaj: | Przejrzysty i ślepy | Rozmiar wafla: | Do 300 mm |
| Rozmiar panelu: | Do 515 x 515 mm | Grubość (mm): | 0.1 ¢ 0.7 |
| Materiał: | Szafir BF33 JGS1 JGS2 | min. grubość: | 0,3 mm |
| Za pomocą kształtu: | proste | ||
| Podkreślić: | Opakowania ze szkła z safirem,Czujniki Wytwarzanie szafirowego szkła,JGS1 JGS2 szafir szkło zwojowe |
||
opis produktu
Przekraczające przewody szklane (TGV) dla JGS1 JGS2 szafirowe szkło zwojowe dla czujników Produkcja i opakowanie
Streszczenie produktu
Nasza technologia Through-Glass Vias (TGV) oferuje innowacyjne rozwiązanie do produkcji i pakowania czujników, wykorzystując najwyższej jakości materiały, takie jak JGS1, JGS2, szafir i szkło Corning.Ta technologia została zaprojektowana w celu zwiększenia wydajności, niezawodność i możliwości integracji czujników stosowanych w różnych gałęziach przemysłu, w tym w branży motoryzacyjnej, lotniczej, medycznej i elektroniki użytkowej.
Właściwości produktu
Przewodniki szklankowe (TGV) umożliwiają miniaturyzację urządzeń poprzez dostarczanie kompaktowych rozwiązań wzajemnych połączeń.oferowanie procesu nieprzylepnego, który eliminuje problemy z wydzieleniem gazu, co czyni je szczególnie odpowiednimi do zastosowań wrażliwych. TGV wykazują doskonałe właściwości wysokiej częstotliwości, co czyni je idealnymi do zastosowań RF ze względu na ich niską pojemność rozchodzącą się,minimalna indukcja, oraz zmniejszone opory elektryczne ułatwione przez pręty metalowe.
Ponadto technologia TGV zapewnia precyzyjną tolerancję pasma poprzez utrzymanie stałego pasma mniejszego niż ± 20 μm na 200 mm płytkę.z zmiennością utrzymywaną poniżej ± 20 μmTGV jest dostosowany do stosowania z płytkami o średnicy do 200 mm, co dodatkowo zwiększa elastyczność zastosowania.
|
Standardowe specyfikacje |
||
|---|---|---|
|
Materiał |
Borofloat 33, SW-YY |
|
|
Rozmiar szkła |
√φ200 mm |
|
|
Min. grubość |
00,3 mm |
|
|
Min. średnica poprzeczna |
φ0,15 mm |
|
|
Tolerancja wielkości otworu |
±0,02 mm |
|
|
Maksymalny współczynnik widoku |
1: 5 |
|
|
Za pośrednictwem materiału |
Si, W ((Tungsten) |
|
|
Przez hermetyczność. |
1 x 10-9- Co się stało?3/s |
|
|
Przepaść przez szkło |
- Choroby przenośne. |
0μm〜3.0μm |
|
Opcja 1 |
0μm〜1.0μm |
|
|
Opcja 2 |
-3,0 μm〜0 μm |
|
|
Za pomocą kształtu |
Wprost. |
|
|
Proces próżniowy |
Dostępne |
|
|
Proces metalizacji |
Dostępne |
|
|
Proces zderzenia |
Dostępne |
|
Uwaga: Są to standardowe specyfikacje.
W przypadku, gdy macie inne żądania niż te wymienione powyżej, prosimy o kontakt.
Wytwarzanie szklanych przewodów
Tworzenie przewodu otworu jest kluczowe dla interpozatora.Laser wprowadza zmiany strukturalne w szkle, co sprawia, że jest słabszy w z góry zdefiniowanych obszarach, co pozwala na szybsze szybkości grafowania w tych zmodyfikowanych regionach w porównaniu z otaczającym materiałem.Nie tworzy żadnych pęknięć w szkle i umożliwia tworzenie zarówno ślepych i poprzez przewody w szkleZaawansowane techniki przetwarzania laserowego i etsu umożliwiają tworzenie bardzo wysokich współczynników widoczności.
Węgi wąskie:
Rosnące zapotrzebowanie na przepustowość w obliczeniach o wysokiej wydajności, komunikacji piątej generacji (5G) i aplikacjach Internetu Rzeczy (IoT) doprowadziło do przejścia na 2.Interpozytory 5D i 3DTechnologie te wymagają niższych strat wysokiej częstotliwości i większego stosunku głębokości otworu do wymiaru w przypadku pionowych połączeń, co z kolei wymaga stosowania TGV o wysokim stosunku widmowym.DodatkowoAby osiągnąć wysoką gęstość dróg w danym obszarze, każda z nich musi zajmować minimalną przestrzeń.to prowadzi do zapotrzebowania na mniejsze kąty węzłowe, ponieważ przewody z większymi kątami otwarcia, charakteryzującymi się większymi kątami schodowymi, stają się mniej korzystne.
Zastosowanie produktu
Przewody szklane (TGV) są szeroko stosowane w następujących dziedzinach:
Wysokiej wydajności: spełnienie wymogów dotyczących dużej przepustowości i niskiego opóźnienia.
Komunikacja piątej generacji (5G): wspieranie transmisji sygnału o wysokiej częstotliwości i zmniejszanie strat sygnału o wysokiej częstotliwości.
Internet rzeczy (IoT)Połączenie wielu małych urządzeń w celu osiągnięcia integracji o wysokiej gęstości.
Czujniki Produkcja i opakowanie: Używane w technologii czujników do miniaturyzacji i wysokoprecyzyjnych połączeń pionowych.
W przypadku tych zastosowań wymagane są TGV o wysokim współczynniku widmowym i wysokiej gęstości, aby sprostać złożonym wymaganiom nowoczesnej technologii.
Pytania i odpowiedzi
Co przechodzi przez szkło za pomocą technologii TGV?
Technologia Through Glass Via (TGV) jest techniką mikrofabrykacji stosowaną do tworzenia pionowych połączeń elektrycznych przez podłoże szklaną.Technologia ta jest niezbędna do zaawansowanych zastosowań w zakresie opakowań elektronicznych i interpozorów, gdzie umożliwia integrację różnych elementów elektronicznych z wysoką gęstością i precyzją.
Co to jest TGV w półprzewodnikach?
W przemyśle półprzewodnikowym technologia Through Glass Via (TGV) odnosi się do metody tworzenia pionowych połączeń elektrycznych przez podłoże szklaną.Technika ta jest szczególnie wartościowa dla zastosowań wymagających integracji o wysokiej gęstości, wysokiej częstotliwości oraz lepszej stabilności termicznej i mechanicznej.
Kluczowe słowa:
-
Przewody przez szkło (TGV)
-
Szkło TGV
-
TGV safir
-
Rozwiązania wzajemnego połączenia
-
Zaawansowana technologia półprzewodników
