Azot galiowy na płytce krzemowej GaN-on-Si 2 cali 4 cali 6 cali 8 cali dla technologii CMOS

Azotyn galliowy na płytce krzemowej GaN-on-Si 2,4,60,8 cala dla technologii CMOS

Azot galiowy na płytce krzemowej

Azotany galium na krzemu (GaN-on-Si) stanowią obiecujący postęp w technologii półprzewodników,łączące korzystne właściwości azotanu gallu (GaN) z opłacalnym podłożem krzemuNiniejsze streszczenie analizuje kluczowe cechy i potencjalne zastosowania płytek GaN-on-Si w przemyśle półprzewodnikowym.

Płytki GaN-on-Si wykorzystują doskonałe właściwości termiczne i elektryczne GaN, które przewyższają tradycyjne urządzenia krzemowe pod względem wydajności i wydajności.Zintegrowanie GaN na podłożu krzemowym zapewnia zwiększoną przewodność cieplną w porównaniu z innymi podłożami, takimi jak szafir, przyczyniając się do poprawy zdolności obsługi mocy i zmniejszenia rozpraszania ciepła w zastosowaniach o dużej mocy.

Wybór materiałów półprzewodnikowych odgrywa kluczową rolę w tworzeniu niezawodnych i wydajnych urządzeń elektronicznych.od dawna dominuje w branży, ale stoi przed wyzwaniami w spełnianiu coraz bardziej rygorystycznych wymagań nowoczesnej elektronikiGaN-on-Si staje się realną alternatywą, zdolną do rozwiązania tych wyzwań dzięki wysokiemu napięciu rozkładowemu, wysokiej mobilności elektronów,i zgodność z istniejącymi procesami wytwarzania krzemu.

Narzędzia do symulacji i analizy mają kluczowe znaczenie w ocenie właściwości elektrycznych i termicznych płytek GaN-on-Si, pomagając projektantom w optymalizacji wydajności i wydajności urządzenia.Niniejsze streszczenie podkreśla znaczenie doboru materiału w produkcji półprzewodników, podkreślając, że GaN-on-Si jest obiecującym kandydatem do elektroniki mocy nowej generacji, oświetlenia LED i urządzeń komunikacji bezprzewodowej.

Podsumowując, płytki GaN-on-Si oferują przekonującą synergię zalet wydajności GaN i skalowalności produkcji krzemu,tworzenie nowych urządzeń półprzewodnikowych, które są w stanie sprostać zmieniającym się wymaganiom nowoczesnych zastosowań technologicznych.

Azotany galium na właściwościach płytek krzemowych

Właściwości azotanu galiu na płytkach krzemowych (GaN-on-Si) obejmują:

1. Właściwości elektryczne:

   • Wysoka mobilność elektronów: GaN-on-Si wykazuje wysoką mobilność elektronów, co pozwala na szybsze prędkości przełączania i niższy rezystancja w urządzeniach zasilania.
   • Wysokie napięcie awaryjne: urządzenia GaN-on-Si mogą wytrzymać wyższe napięcia w porównaniu z tradycyjnymi urządzeniami z krzemu, dzięki czemu nadają się do zastosowań o dużej mocy.

2. Właściwości termiczne:

   • Zwiększona przewodność cieplna: Substraty krzemowe zapewniają lepszą przewodność cieplną w porównaniu z szafirem, poprawiając rozpraszanie ciepła i niezawodność urządzeń GaN-on-Si.
   • Zmniejszona odporność termiczna: niższa odporność termiczna umożliwia efektywne zarządzanie ciepłem, co ma kluczowe znaczenie dla utrzymania wydajności urządzenia i długowieczności w warunkach pracy o dużej mocy.

3. Kompatybilność i integracja materiałów:

   • Kompatybilność z procesami wytwarzania krzemu: płytki GaN-on-Si mogą być wytwarzane przy użyciu istniejących zakładów przetwarzania krzemu,umożliwiające opłacalną produkcję i integrację z głównym nurtem produkcji półprzewodników.
   • Zdolność integracji: możliwość integracji urządzeń GaN z obwodami na bazie krzemu zwiększa elastyczność projektowania i umożliwia opracowanie złożonych systemów zintegrowanych.

4. Właściwości optyczne i fizyczne:

   • Przejrzystość dla światła widzialnego: Materiały GaN-on-Si mogą być przejrzyste w widmie widzialnym, co sprawia, że nadają się do zastosowań optoelektronicznych, takich jak diody LED i fotodetektory.
   • Stabilność mechaniczna: płytki GaN-on-Si zapewniają stabilność mechaniczną, która jest kluczowa dla utrzymania integralności urządzenia i jego wydajności w różnych warunkach pracy.

Azot galiowy w zastosowaniach płytek krzemowych

1. Elektronika energetyczna: płytki GaN-on-Si są stosowane w urządzeniach o wysokiej częstotliwości i wysokiej mocy, takich jak wzmacniacze RF, konwertery mocy i zasilanie.i lepsze zarządzanie cieplne w porównaniu z tradycyjnymi urządzeniami na bazie krzemu.

2. Oświetlenie LED: Materiały GaN-on-Si są wykorzystywane w produkcji diod diodowych (LED) do oświetlenia ogólnego, oświetlenia samochodowego i wyświetlaczy.i dłuższa żywotność w porównaniu z tradycyjnymi diodami LED.

3. Komunikacja bezprzewodowa: Urządzenia GaN-on-Si są stosowane w szybkich systemach komunikacji bezprzewodowej, w tym sieciach 5G i zastosowaniach radarowych.Ich wysokiej częstotliwości i niskiego hałasu charakterystyki sprawiają, że są one odpowiednie do tych wymagających zastosowań.

4. Energia słoneczna: Technologia GaN-on-Si jest badana w celu zastosowania w ogniwach słonecznych fotowoltaicznych (PV) w celu poprawy wydajności i zmniejszenia kosztów związanych z konwersją i magazynowaniem energii.

5. Elektronika użytkowa: GaN-on-Si jest zintegrowany w różnych urządzeniach elektronicznych konsumenckich, takich jak adaptery zasilania, ładowarki i falowniki, ze względu na ich kompaktowy rozmiar, wysoką wydajność i możliwości szybkiego ładowania.

6. Produkcja samochodowa: Wafle GaN-on-Si zyskują na popularności w przemyśle motoryzacyjnym, w tym w pojazdach elektrycznych (EV), gdzie są wykorzystywane w elektronikach mocy w celu efektywnej konwersji i zarządzania energią.

7. Sprzęt medyczny: technologia GaN-on-Si jest stosowana w wyrobach medycznych ze względu na jej niezawodność, wydajność i zdolność do obsługi sygnałów wysokiej częstotliwości,przyczynianie się do postępów w dziedzinie obrazowania diagnostycznego i sprzętu terapeutycznego.

8. Zastosowania przemysłowe: Urządzenia GaN-on-Si mają zastosowanie w automatyce przemysłowej, robotyce i zasilaniu, gdzie wysoka wydajność i niezawodność są kluczowe.

Ogólnie rzecz biorąc, płytki GaN-on-Si oferują wszechstronną platformę do różnych zastosowań półprzewodników o wysokiej wydajności, przyczyniając się do postępów w dziedzinie efektywności energetycznej, technologii komunikacyjnej,i elektroniki użytkowej.

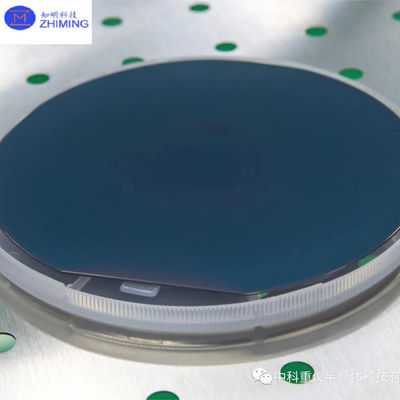

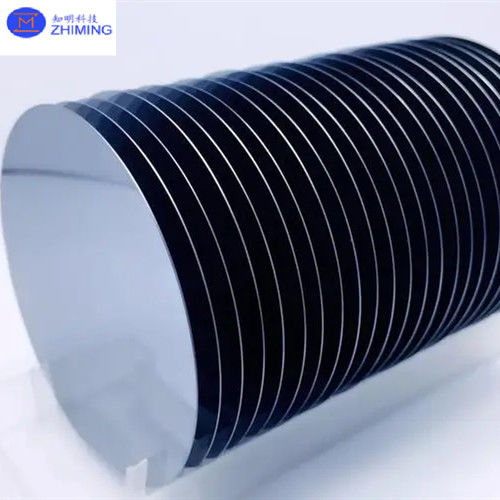

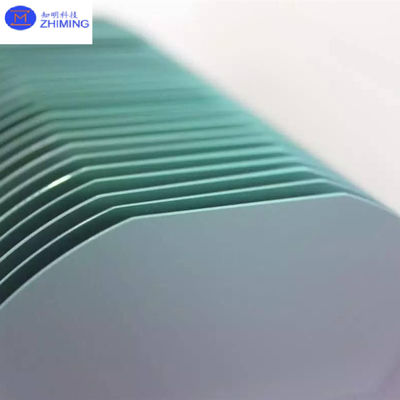

ZMSH azotyn galliowy na zdjęciu płytki krzemowej

Azot galiowy na wafelce krzemowej

Co to jest azotyn galliowy na Si?

Azotany galium na krzemu (GaN-on-Si) odnosi się do technologii półprzewodnikowej, w której azotany galium (GaN) są uprawiane na podłożu krzemu (Si).Integracja ta łączy unikalne właściwości obu materiałów w celu osiągnięcia lepszej wydajności w różnych zastosowaniach elektronicznych i optoelektronicznych.

Kluczowe punkty dotyczące GaN na Si:

1. Połączenie materiałów: GaN jest znany ze swojego szerokiego pasma i wysokiej mobilności elektronów, co czyni go odpowiednim do zastosowań o dużej mocy i wysokiej częstotliwości.dostarcza opłacalnego podłoża z ustalonymi procesami produkcji.

2. Zalety: Zintegrowanie GaN na substratach krzemowych oferuje kilka zalet:

   • Efektywność kosztowa: Wykorzystanie istniejących zakładów produkcji krzemu obniża koszty produkcji w porównaniu z wykorzystaniem substratów z szafirem lub węglem krzemu.
   • Zarządzanie cieplne: Substraty krzemu mają lepszą przewodność cieplną w porównaniu z innymi materiałami, pomagając w rozpraszaniu ciepła z urządzeń GaN.
   • Skalowalność: Technologia GaN-on-Si może potencjalnie korzystać ze skalowalności i infrastruktury krzemu w przemyśle półprzewodnikowym.

Jakie są zalety azotanu galium nad krzemowym?

Azotany galium (GaN) mają kilka zalet w stosunku do krzemu (Si), zwłaszcza w niektórych zastosowaniach o wysokiej wydajności:

1. Szeroki przepływ: GaN ma szerszą przepustowość (około 3,4 eV) w porównaniu z krzemem (1,1 eV).Charakterystyka ta pozwala urządzeniom GaN na działanie przy wyższych napięciach i temperaturach bez znaczących prądów wycieku, co czyni je odpowiednimi do zastosowań o dużej mocy.

2. Wysoka mobilność elektronów: GaN wykazuje większą mobilność elektronów niż krzem, co oznacza, że elektrony mogą poruszać się szybciej przez materiał.Ta właściwość powoduje szybsze prędkości przełączania i mniejsze opory w urządzeniach elektronicznych, co prowadzi do zwiększenia wydajności i zmniejszenia strat energii.

3. Wysokie napięcie awaryjne: Urządzenia GaN mogą wytrzymać wyższe napięcia awaryjne w porównaniu z krzemu.

4. Działanie wysokiej częstotliwości: Ze względu na wysoką mobilność elektronów i niskie pojemności pasożytnicze urządzenia GaN mogą działać na znacznie wyższych częstotliwościach niż urządzenia na bazie krzemu.Dzięki temu GaN jest idealny do zastosowań w wzmacniaczach RF, konwerterów mocy o wysokiej częstotliwości oraz systemów komunikacji bezprzewodowej (np. sieci 5G).

5. Miniaturyzacja i wydajność: urządzenia GaN zazwyczaj wykazują mniejsze straty i wyższą wydajność w porównaniu z urządzeniami krzemowymi, nawet w mniejszych rozmiarach.i energooszczędnych systemów elektronicznych i energetycznych.

6. Zarządzanie cieplne: Podczas gdy krzemion ma dobrą przewodność cieplną, GaN może skuteczniej rozpraszać ciepło,w szczególności po zintegrowaniu z odpowiednimi substratami, takimi jak węglik krzemu (SiC) lub nawet sam krzem w technologii GaN-on-Si.

7. Integracja z technologią krzemową: GaN można uprawiać na podłogach krzemu, wykorzystując istniejącą infrastrukturę produkcji krzemu.Integracja ta może zmniejszyć koszty produkcji i zwiększyć skalowalność produkcji półprzewodników na dużą skalę.

8. Wnioski: GaN jest szczególnie korzystny w zastosowaniach takich jak elektronika mocy, oświetlenie LED, urządzenia RF/mikrofale oraz elektronika motoryzacyjna,gdzie jego unikalne połączenie właściwości umożliwia lepszą wydajność, wydajności i niezawodności.

Podsumowując, azotyn galliowy (GaN) oferuje kilka wyraźnych zalet w stosunku do krzemu (Si), zwłaszcza w zastosowaniach o dużej mocy, wysokiej częstotliwości i krytycznych dla wydajności,wprowadzenie jej w różnych najnowocześniejszych technologiach.
