Wafer SiC 4H N Typ 8c Production grade Dummy grade Customized Dwukrotnie wypolerowany wafer z węglanu krzemowego
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | ZMSH |
Numer modelu: | Płytka z węglika krzemu |
Zapłata:
Czas dostawy: | 2-4 tygodnie |
---|---|
Zasady płatności: | T/T |
Szczegóły informacji |
|||
Parametry: | typu N | Politypia: | 4 godz |
---|---|---|---|
Gęstość: | 500,0µm±25,0µm | Klas: | Prime, manekin, badacz |
Średnica: | 200,0 mm +0 mm/-0,5 mm | Orientacja wycięcia: | <1-100>±1° |
Chropowatość powierzchni (10µm×10µm): | Si Powierzchnia Ra≤0,2 nm;C Powierzchnia Ra≤0,5 nm | Zanieczyszczenie powierzchni metalem: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11cm-2 |
Podkreślić: | 8-calowa płytka SiC,LTV TTV BOW Warp SiC Wafer,Wafer SiC klasy P |
opis produktu
Wafer SiC 4H N Typ 8c Production grade Dummy grade Customized Dwukrotnie wypolerowany wafer z węglanu krzemowego
Opis płytki SiC:
Wafer SiC jest materiałem półprzewodnikowym o doskonałych właściwościach elektrycznych i cieplnych.Oprócz wysokiej odporności termicznejW porównaniu z innymi półprzewodnikami płytka z węglem krzemu jest idealna do szerokiego zakresu zastosowań mocy i napięcia.Oznacza to, że nadaje się do różnych urządzeń elektrycznych i optycznych.Wafer SiC jest najpopularniejszym dostępnym materiałem półprzewodnikowym.Karbid krzemowy jest bardzo przydatnym materiałem dla różnych rodzajów urządzeń elektronicznychOferujemy asortyment wysokiej jakości płytek i substratów SiC. Dostępne są w postaci typu n i półizolacji.
Charakter płytki SiC:
1Wysoka energia.
2Wysoka przewodność cieplna
3. Wysoka twardość
4Dobra stabilność chemiczna
Forma płytki SiC:
Nieruchomości | P stopnia | Klasa D | |
Forma kryształowa | 4H | ||
Polityp | Żaden nie jest dozwolony | Powierzchnia ≤ 5% | |
(MPD) a | ≤ 1/cm2 | ≤ 5/cm2 | |
Płyty sześciokątne | Żaden nie jest dozwolony | Powierzchnia ≤ 5% | |
Włączenia a | Powierzchnia ≤ 0,05% | N/A | |
Odporność | 0.015Ω•cm 0.028Ω•cm | 0.014Ω•cm 0.028Ω•cm | |
(EPD) a | ≤ 8000/cm2 | N/A | |
(TED) | ≤ 6000/cm2 | N/A | |
(BPD) a | ≤ 2000/cm2 | N/A | |
(PTSD) a | ≤ 1000/cm2 | N/A | |
Błąd układania | ≤ 1% powierzchni | N/A | |
Orientacja węzła | <1-100>±1° | ||
kąt wcięcia | 90° +5°/-1° | ||
Głębokość wcięcia | 10,00 mm+0,25 mm/-0 mm | ||
Ortogonalne błędne ukierunkowanie | ± 5,0° | ||
Wykończenie powierzchni | C-Face: optyczny lakier, Si-Face: CMP | ||
Krawędź płytki | Wyroby z miedzi | ||
Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń objętych pozycjami 0202 i 0203 | Si Ra ≤ 0,2 nm;C Ra ≤ 0,5 nm | ||
LTV ((10mm×10mm) a | ≤ 3 μm | ≤ 5 μm | |
(TTV) a | ≤ 10 μm | ≤ 10 μm | |
(BOW) a | ≤ 25 μm | ≤ 40 μm | |
(Warp) a | ≤ 40 μm | ≤ 80 μm |

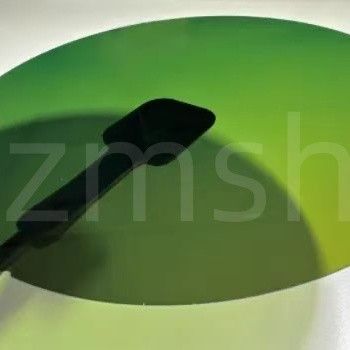

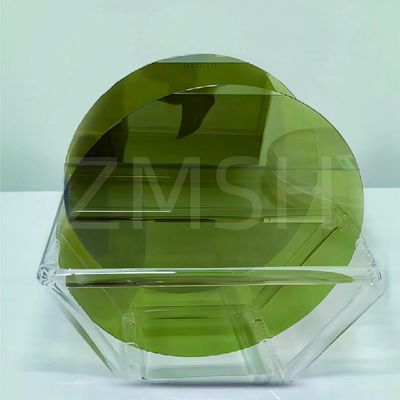

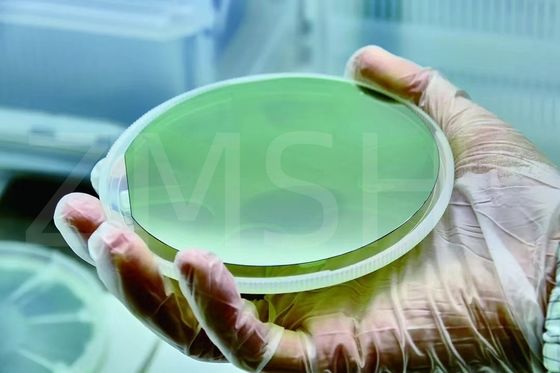

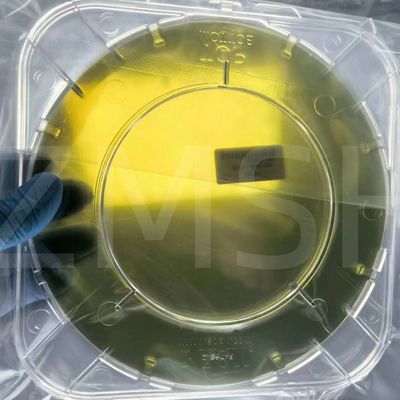

Fizyczne zdjęcie SiC Wafer:
Zastosowanie płytki SiC:
1. Urządzenia zasilania:
Płytki SiC są szeroko stosowane w produkcji urządzeń elektronicznych, takich jak MOSFET (metalo-tlenkowo-półprzewodnikowe tranzystory o efekcie pola), diody Schottky'ego i moduły zintegrowane z energią.Ze względu na zalety wysokiej przewodności cieplnej, wysokie napięcie rozbicia i wysoka mobilność elektronów SiC, urządzenia te mogą osiągnąć wydajną i wydajną konwersję mocy w wysokiej temperaturze, wysokim napięciu,i środowisk o wysokiej częstotliwości.
2. Urządzenia optoelektroniczne:
Płytki SiC odgrywają kluczową rolę w urządzeniach optoelektronicznych, wykorzystywane do produkcji fotodetektorów, diod laserowych, źródeł UV, między innymi.Wyższe właściwości optyczne i elektroniczne węglika krzemowego sprawiają, że jest to preferowany materiał, szczególnie doskonałe w zastosowaniach wymagających wysokich temperatur, częstotliwości i poziomów mocy.
3. Urządzenia radiowe (RF):
Płytki SiC są również stosowane w produkcji urządzeń RF, takich jak wzmacniacze mocy RF, przełączniki wysokiej częstotliwości, czujniki RF i inne.i mniejsze straty SiC czynią go idealnym wyborem dla zastosowań RF, takich jak bezprzewodowa komunikacja i systemy radarowe.
4Elektronika wysokotemperaturowa:
Ze względu na wysoką stabilność termiczną i odporność na temperatury płytki SiC są stosowane w produkcji urządzeń elektronicznych przeznaczonych do pracy w środowiskach o wysokiej temperaturze,włączając elektronikę mocy wysokotemperaturową, czujniki i sterowniki.
Obraz zastosowania płytki SiC:
Pytania i odpowiedzi:
1P:Co jest?znaczenieWysokiej jakości płytki z węglanu krzemu?
Odpowiedź: Jest to kluczowy krok w celu umożliwienia produkcji urządzeń z węglem krzemu na dużą skalę, zaspokajając zapotrzebowanie przemysłu półprzewodnikowego na urządzenia o wysokiej wydajności i niezawodności.
2P: Jak płytki z węglika krzemowego są wykorzystywane w konkretnych zastosowaniach półprzewodnikowych, takich jak elektronika mocy i optoelektronika?
Odpowiedź: płytki z węglika krzemowego są wykorzystywane w elektrotechnice dla urządzeń takich jak MOSFETy, diody Schottky,i modułów zasilania ze względu na ich wysoką przewodność cieplną i zdolność obsługi napięciaW optoelektroniki płytki SiC są stosowane w fotodetektorach, diodach laserowych i źródłach UV ze względu na ich szeroki przepływ i stabilność w wysokich temperaturach.urządzenia optoelektroniczne o wysokiej wydajności,.
3P: Jakie zalety oferuje w stosunku do tradycyjnych płytek krzemowych w zastosowaniach półprzewodnikowych węglik krzemowy (SiC)?
Odpowiedź: Karbid krzemowy ma kilka zalet w stosunku do tradycyjnych płytek krzemowych, w tym wyższe napięcie rozkładowe, wyższą przewodność cieplną, szerszy odstęp pasmowy i zwiększoną stabilność temperatury.Te właściwości sprawiają, że płytki SiC są idealne do wysokiej mocy, zastosowań o wysokiej częstotliwości i wysokiej temperaturze, w których tradycyjne płytki krzemowe mogą nie działać optymalnie.
