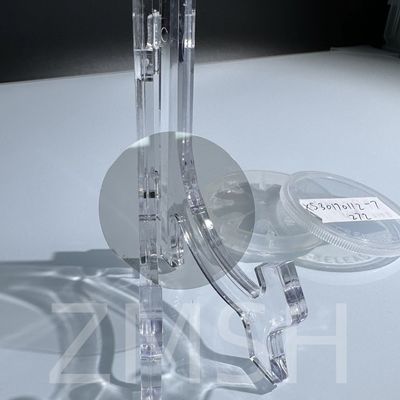

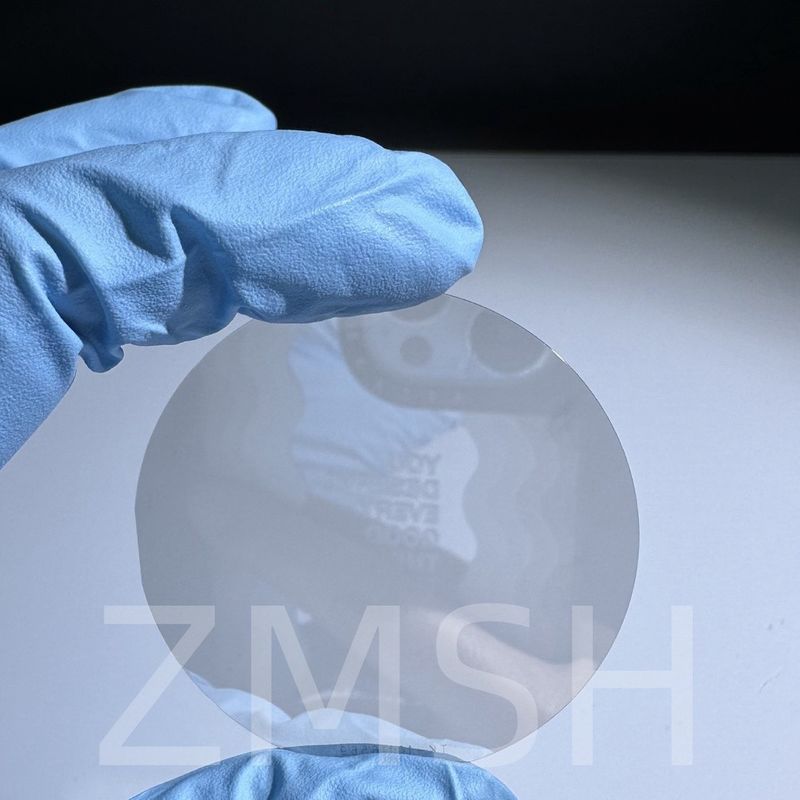

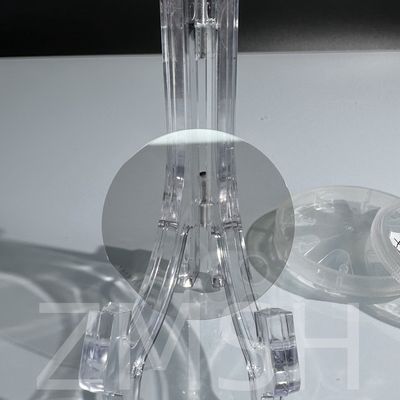

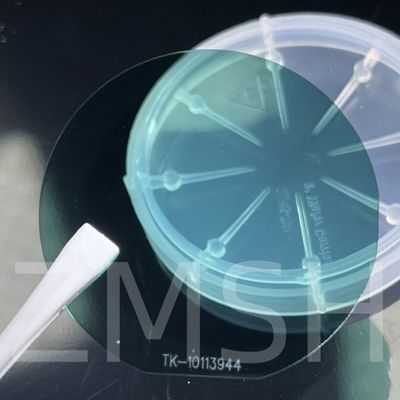

2-calowa płytka SiC 4H N typ 6H-N typ 4H pół typ 6H pół typ podwójnie wypolerowany
Szczegóły Produktu:
Place of Origin: | China |
Nazwa handlowa: | ZMSH |
Model Number: | Silicon Carbide |
Zapłata:
Delivery Time: | 2 weeks |
---|---|
Payment Terms: | 100%T/T |
Szczegóły informacji |
|||
Średnica: | 2 cale | Cząstka: | Wolne/niskie cząstki |
---|---|---|---|
Materiał: | Węglik krzemu | Rodzaj: | 4H-N/ 6H-N/4/6H-SI |
Orientacja: | Na osi/poza osią | Oporność: | Wysoka/niska rezystancja |
zanieczyszczenie: | Wolny/niski poziom zanieczyszczeń | Chropowatość powierzchni: | ≤1,2 nm |
Podkreślić: | 50płytka z węglem krzemowym o pojemności 0,8 mm,Wafer z węglowodorku krzemowego klasy P |
opis produktu
2-calowa płytka z węglem krzemowym, średnica 50,8 mm, P-klasy, R-klasy, D-klasy, podwójnie wypolerowana
Opis produktu:
Wafer z węglanu krzemowego jest materiałem o wysokiej wydajności, który jest stosowany w produkcji urządzeń elektronicznych.Jest wykonany z warstwy węglanu krzemowego na wierzchu płytki krzemowej i jest dostępny w różnych gatunkachWafer ma płaskość Lambda/10, co zapewnia, że urządzenia elektroniczne wykonane z waferów są najwyższej jakości i wydajności.Wafer z węglanu krzemowego jest idealnym materiałem do stosowania w elektronikach mocyZapewniamy wysokiej jakości płytki SiC ((Silicon Carbide)) dla przemysłu elektronicznego i optoelektronicznego.
Postać:
SIC (Silicon Carbide) to rodzaj półprzewodnikowej płytki opartej na materiałach z węglanu krzemu.
1. Wyższa przewodność cieplna: płytka SIC ma znacznie wyższą przewodność cieplną niż krzemowa, co oznacza, że płytki SIC mogą skutecznie rozpraszać ciepło i nadają się do pracy w środowiskach o wysokiej temperaturze.
2Wyższa mobilność elektronów:Wafer SIC ma większą mobilność elektronów niż krzemowy, co pozwala urządzeniom SIC działać z większą prędkością.
3. Wyższe napięcie awaryjne:Materiał płytki SIC ma wyższe napięcie rozbicia, co czyni go odpowiednim do produkcji urządzeń półprzewodnikowych wysokiego napięcia.
4Wyższa stabilność chemiczna:Płytki SIC wykazują większą odporność na korozję chemiczną, co przyczynia się do zwiększenia niezawodności i trwałości urządzeń.
5- Szerszy przedział.Płytka SIC ma szerszą przepustowość niż krzem, umożliwiając urządzeniom SIC lepsze i bardziej stabilne działanie w wysokich temperaturach.
6Lepsza odporność na promieniowanie:Płytki SIC mają większą odporność na promieniowanie, co sprawia, że nadają się do stosowania w środowiskach promieniowania
Takie jak statki kosmiczne i obiekty jądrowe.
7Wyższa twardość:Wafer SIC jest twardszy niż krzemowy, zwiększając trwałość waferów podczas przetwarzania.
8. niższa stała dielektryczna:Wafer SIC ma niższą stałą dielektryczną niż krzemowy, pomagając zmniejszyć pojemność pasożytną w urządzeniach i poprawić wydajność wysokiej częstotliwości.
9. Wyższa prędkość przenoszenia elektronów nasycenia:Wafer SIC ma większą prędkość odpływu elektronów nasycenia niż krzemowy, co daje urządzeniom SIC przewagę w zastosowaniach o wysokiej częstotliwości.
10Większa gęstość mocy:Dzięki wspomnianym funkcjom urządzenia płytkowe SIC mogą osiągać większą moc wyjściową w mniejszych rozmiarach.
Klasa | Wartość produkcji | Stopień badawczy | Klasy fałszywe | ||
Średnica | 500,8 mm±0,38 mm | ||||
Gęstość | 330 μm±25 μm | ||||
Orientacja płytki | Na osi: <0001>±0,5° dla 6H-N/4H-N/4H-SI/6H-SI |
Z dala od osi:40,0° w kierunku 1120±0,5° dla 4H-N/4H-SI | |||
Mikropipowy drynant ((cm-2) | ≤ 5 | ≤ 15 | ≤ 50 | ||
Odporność ((Ω·cm) | 4H-N | 00,015-0,028 Ω·cm | |||
6H-N | 0.02~0.1 | ||||
4/6H-SI | > 1E5 | (90%) > 1E5 | |||
Główna orientacja płaska | {10-10} ± 5,0° | ||||
Pierwsza płaska długość (mm) | 150,9 ± 1.7 | ||||
Poziom podwyższenia | 80,0 ± 1.7 | ||||
Po drugie, orientacja płaska | Silikon zwrócony w górę: 90° CW. od Prime flat ±5,0° | ||||
Wyłączenie krawędzi | 1 mm | ||||
TTV/Bow/Warp (um) | ≤15 /≤25 /≤25 | ||||
Węglowodany | Polskie Ra≤1 nm | ||||
CMP Ra≤0,5 nm | |||||
Szczyty pęknięte przez wysoką intensywność światła | Żadnego | Żadnego | 1 dozwolone, ≤1 mm | ||
Płyty sześciokątne przez wysoką intensywność światła | Łączna powierzchnia ≤1 % | Łączna powierzchnia ≤1 % | Łączna powierzchnia ≤3 % |
Zastosowanie:
1. Elektryka energetyczna: płytki SiC są szeroko stosowane w urządzeniach elektronicznych, takich jak konwertery mocy, falowniki,i przełączników wysokiego napięcia ze względu na ich wysokie napięcie awaryjne i niskie straty mocy.
Pojazdy elektryczne: płytki SiC są wykorzystywane w elektronikach napędowych pojazdów elektrycznych w celu poprawy wydajności i zmniejszenia masy, umożliwiając szybsze ładowanie i dłuższy zasięg jazdy.
2Energia odnawialna: płytki SiC odgrywają kluczową rolę w zastosowaniach energii odnawialnej, takich jak inwertery słoneczne i systemy energetyki wiatrowej, zwiększając wydajność i niezawodność konwersji energii.
3. Lotnictwo i obrona: płytki SiC są niezbędne w przemyśle lotniczym i obronnym do zastosowań o wysokiej temperaturze, wysokiej mocy i odporności na promieniowanie,w tym systemy napędowe i systemy radarowe statków powietrznych.
4Napędy silników przemysłowych: płytki SiC są stosowane w napędach silników przemysłowych w celu zwiększenia wydajności energetycznej, zmniejszenia rozpraszania ciepła i zwiększenia długości życia sprzętu.
5Komunikacja bezprzewodowa: płytki SiC są stosowane w wzmacniaczach mocy RF i aplikacjach wysokiej częstotliwości w systemach komunikacji bezprzewodowej, oferując wyższą gęstość mocy i lepszą wydajność.
6Elektronika wysokotemperaturowa: płytki SiC nadają się do zastosowań w dziedzinie elektroniki wysokotemperaturowej, w których konwencjonalne urządzenia krzemowe mogą nie działać niezawodnie,w systemach kontroli silników samochodowych.
7Urządzenia medyczne: płytki SiC mają zastosowanie w urządzeniach medycznych, takich jak maszyny MRI i urządzenia rentgenowskie, ze względu na ich trwałość, wysoką przewodność cieplną i odporność na promieniowanie.
8Badania i rozwój:Płytki SiC są wykorzystywane w laboratoriach badawczych i instytucjach akademickich do opracowywania zaawansowanych urządzeń półprzewodnikowych i badania nowych technologii w dziedzinie elektroniki.
9. Inne zastosowania: płytki SiC są również stosowane w takich dziedzinach, jak czujniki środowiskowe, lasery o dużej mocy i obliczenia kwantowe ze względu na ich unikalne właściwości i zalety wydajności.
Dostosowanie:
Oferujemy usługi dostosowania dla cząstek, materiału, klasy, orientacji i średnicy.Nasze płytki z węglem krzemowym jest dostarczany z na osi lub poza osi orientacji w zależności od wymagańMożna również wybrać średnicę płytki z węglanu krzemowego, która jest potrzebna.
Wafer z węglem krzemowym jest dostępny w różnych gatunkach, w tym produkcji, badań i dummy.Płytka produkcyjna jest stosowana w produkcji urządzeń elektronicznych i jest najwyższej jakości.Płytka typu Research-grade jest używana do celów badawczych, podczas gdy płytka typu Dummy jest używana do celów testowych i kalibracyjnych.włącznie z 4H, który jest najczęstszym typem stosowanym w urządzeniach elektronicznych.
Częste pytania:
P: Jak zrobić płytkę SiC?
Proces ten polega na przekształcaniu surowców, takich jak piasek krzemianowy, w czysty krzem.,oraz czyszczenie i przygotowanie płytek do stosowania w urządzeniach półprzewodnikowych.
P: Jaki jest proces wytwarzania SiC?
A:Proces produkcji węglanu krzemowego - GAB Neumann.Najprostszym procesem produkcji w celu wytworzenia węglanu krzemu jest łączenie piasku krzemianowego i węgla w piecu elektrycznym z grafitem Acheson w wysokiej temperaturze, między 1600°C (2910°F) a 2500°C (4530°F).
P: Jakie zastosowania ma płytka z węglanu krzemowego?
A: W elektronice materiały SiC są stosowane w diodach emitujących światło (LED) i detektorach.Wafle SiC są używane w urządzeniach elektronicznych działających w wysokich temperaturach, wysokich napięć lub obu.
