4H N typu Półtypu Wafer SiC 6c 12c Wafer SiC Substrat SiC ((0001) Podwójna Strona Polerowana Ra≤1 nm Dostosowanie
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Model Number: | Silicon Carbide |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Payment Terms: | T/T |
|
Szczegóły informacji |
|||
| Oporność: | Wysoka/niska rezystancja | Przewodność: | Wysoka/niska przewodność |
|---|---|---|---|
| Wykończenie powierzchni: | Polerowane jednostronnie/dwustronnie | TTV: | ≤2um |
| Chropowatość powierzchni: | ≤1,2 nm | Wykluczenie krawędzi: | ≤50um |
| Płaskość: | Lambda/10 | Materiał: | Węglik krzemu |
| Podkreślić: | 6-calowa płytka z węglem krzemowym,6-calowa płytka SIC,Dwukrotnie wypolerowana płytka z węglanu krzemowego |
||
opis produktu
4H N typu Semi typu SiC Wafer 6inch(0001) Podwójny Strona Polerowany Ra≤1 nm Dostosowanie
Opis 12-calowej płytki SiC 4H typu N, płytki SiC półtypu:
12-calowa, 6-calowa płytka SiC płytki i substraty z węglanu krzemu (SiC) to materiały specjalistyczne stosowane w technologii półprzewodnikowej wykonane z węglanu krzemu,związek znany ze swojej wysokiej przewodności cieplnejWyjątkowo twarde i lekkie płytki i podłoża SiC stanowią solidną podstawę do wytwarzania wysokiej mocy,urządzenia elektroniczne o wysokiej częstotliwości, takich jak elektronika mocy i elementy częstotliwości radiowych.
Charakter 12-calowej, 6-calowej płytki SiC typu 4H typu N, półtypu płytki SiC:
1.12-calowa, 6-calowa płytka SiCWytrzymałość wysokiego napięcia: płytka SiC ma ponad 10 razy wyższą wytrzymałość pola rozpadu w porównaniu z materiałem Si.Umożliwia to osiągnięcie wyższych napięć awaryjnych poprzez niższą rezystywność i cieńsze warstwy dryfoweW przypadku tej samej wytrzymałości napięcia, odporność/rozmiar modułów mocy płytek SiC w stanie pracy wynosi tylko 1/10 Si, co prowadzi do znacznie zmniejszonych strat mocy.
2.12-calowa, 6-calowa płytka SiCWytrzymałość wysokiej częstotliwości: płytka SiC nie wykazuje zjawiska strumienia ogona, zwiększając prędkość przełączania urządzeń.co sprawia, że nadaje się do wyższych częstotliwości i szybszych prędkości przełączania.
3.12-calowa, 6-calowa płytka SiCWytrzymałość w wysokich temperaturach: szerokość przepustowości płytki SiC ((~ 3.2 eV) jest trzykrotnie większa niż Si, co powoduje silniejszą przewodność. Przewodność cieplna jest 4-5 razy większa niż w krzemu,i prędkość nasycenia elektronów jest 2-3 razy większa niż Si, umożliwiający 10-krotny wzrost częstotliwości pracy, o wysokiej temperaturze topnienia (2830°C, około dwa razy większej niż Si w temperaturze 1410°C),Urządzenia do płytek SiC znacząco poprawiają temperaturę pracy przy jednoczesnym zmniejszeniu wycieków prądu.
Wzorzec 12-calowej 6-calowej płytki SiC 4H typu N Półtypowa płytka SiC:
| Klasa | Zerowa klasa MPD | Wartość produkcji | Stopień badawczy | Klasy fałszywe | |
| Średnica | 1500,0 mm +/- 0,2 mm 300±25 | ||||
| Gęstość |
500 um +/- 25 um dla 4H-SI 1000±50um |
||||
| Orientacja płytki |
Na osi: <0001> +/- 0,5 stopnia dla 4H-SI |
||||
| Gęstość mikropur (MPD) | 1 cm-2 | 5 cm-2 | 15 cm-2 | 30 cm-2 | |
|
Odporność elektryczna |
4H-N | 0.015 ~ 0.025 | |||
| 4H-SI | > 1E5 | (90%) > 1E5 | |||
| Stężenie dopingu |
Typ N: ~ 1E18/cm3 |
||||
| Główne mieszkanie (typ N) | {10-10} +/- 5,0 stopnia | ||||
| Pierwsza płaska długość (typ N) | 470,5 mm +/- 2,0 mm | ||||
| Wylot (typ półizolacyjny) | Wylęg | ||||
| Wyłączenie krawędzi | 3 mm | ||||
| TTV /Bow /Warp | 15um /40um /60um | ||||
| Bruki powierzchni | Polski Ra 1 nm | ||||
| CMP Ra 0,5 nm na powierzchni Si | |||||
| Pęknięcia przez światło o wysokiej intensywności | Żadnego | Żadnego | 1 dozwolone, 2 mm | Długość kumulacyjna 10 mm, długość pojedyncza 2 mm | |
| Płyty sześciokątne o wysokiej intensywności światła* | Łączna powierzchnia 0,05 % | Łączna powierzchnia 0,05 % | Łączna powierzchnia 0,05 % | Łączna powierzchnia 0,1% | |
| Politypowe obszary według intensywności światła* | Żadnego | Żadnego | Łączna powierzchnia 2% | Łączna powierzchnia 5% | |
| Zarysowania przez światło o wysokiej intensywności** | 3 zadrapania do 1 x średnicy płytki, łącznej długości | 3 zadrapania do 1 x średnicy płytki, łącznej długości | 5 zadrapań do 1 x średnicy płytki, łącznej długości | 5 zadrapań do 1 x średnicy płytki, łącznej długości | |
| Chip krawędzi | Żadnego | Żadnego | 3 dozwolone, 0,5 mm każda | 5 dozwolone, 1 mm każda | |
| Zanieczyszczenie światłem o wysokiej intensywności | Żadnego | ||||

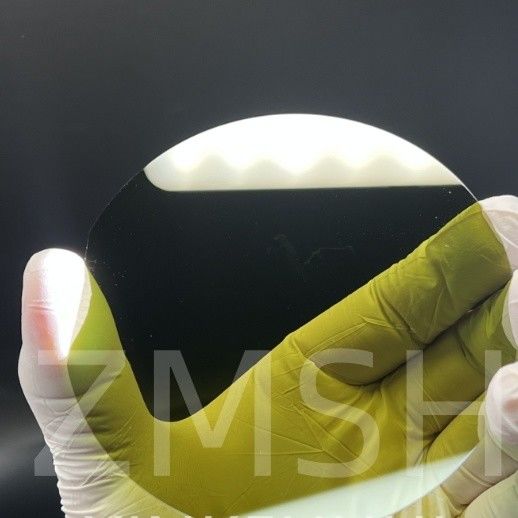

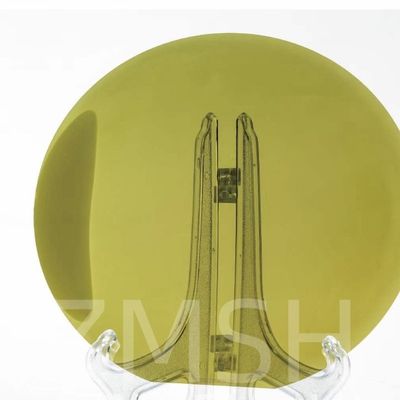

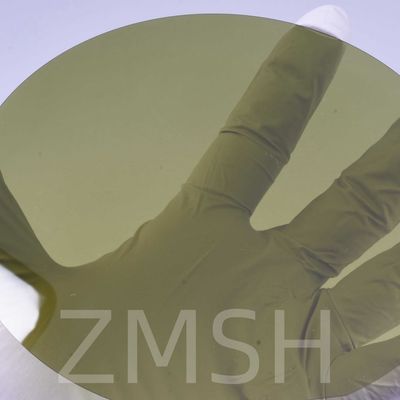

Fizyczne zdjęcie 12-calowej, 6-calowej płytki SiC typu 4H typu N typu pół-SiC:
Wykorzystanie 12" 6" 4H N-type Semi-type SiC Wafer:
• Urządzenie do epitakacji GaN
• Urządzenie optoelektroniczne
• Urządzenie o wysokiej częstotliwości
• Urządzenie o dużej mocy
• Urządzenie o wysokiej temperaturze
• Diody emitujące światło
Obraz aplikacji płytki SiC typu N o pojemności 12" 6" 4H:
Dostosowanie:
Nasze usługi dostosowywania produktów pozwalają na dostosowanie płytki z węglanu krzemowego do konkretnych potrzeb.Możemy dostosować warstwę Karbidu Krzemowego, aby spełnić wymagania przewodności i dostarczyć Karbidu Krzemowej Wafer, który spełnia swoje dokładne specyfikacjeSkontaktuj się z nami, aby dowiedzieć się więcej o naszych usługach personalizacji produktów.
Pytania i odpowiedzi:
P: Jaki rozmiar mają płytki SiC?
Odpowiedź: Nasze standardowe średnice płytek wahają się od 25,4 mm (1 cala) do 300 mm (11,8 cala);płytki mogą być produkowane w różnych grubościach i orientacjach z polerowanymi lub niepolerowanymi stronami i mogą zawierać dopanty
P: Dlaczego?SiCDrogie płatki?
A:Proces sublimacji do wytworzenia SiC wymaga znacznej energii, aby osiągnąć temperaturę 2200 ̊C, podczas gdy ostateczna użyteczna kula ma długość nie większą niż 25 mm, a czas wzrostu jest bardzo długi
P:Jak zrobić płytkę SiC?A:Proces obejmuje przekształcanie surowców, takich jak piasek krzemianowy w czysty krzem.Cięcie kryształów na cienkie kawałki, płaskich dysków oraz czyszczenia i przygotowania płytek do stosowania w urządzeniach półprzewodnikowych.
