Sapphire Wafer 6-calowy DSP SSP C-plane ((0001) 99,999% Wysokiej czystości monokrystalowa Al2O3 LED
Szczegóły Produktu:
Place of Origin: | China |
Nazwa handlowa: | ZMSH |
Model Number: | Sapphire subatrate |
Zapłata:
Czas dostawy: | 2-4 tygodnie |
---|---|
Zasady płatności: | T/T |
Szczegóły informacji |
|||
Masa molekularna: | 101,96 | Grubość warstwy: | 1-5um |
---|---|---|---|
Odporność wewnętrzna: | 1E16 Ω-cm | Polerowanie: | DSP, SSP |
Współczynnik załamania światła: | Zwykle około 1,76 (przy 589 Nm) | Stabilność chemiczna: | Świetnie. |
Chropowatość powierzchni: | Ra < 0,5 Nm | Tolerancja średnicy: | ≤3% |
Podkreślić: | Szafirowy wafel LED,6calowa płytka safirowa,Wafer z szafiru o wysokiej czystości |
opis produktu
Sapphire Wafer 6-calowy DSP SSP C-plane ((0001) 99,999% Wysokiej czystości monocrystalline Al2O3 LED
Opis produktu 6calowa płytka safirowa:
Szafir to rodzaj minerału o wysokiej twardości (9,0 Mohs), dobrej przejrzystości i stabilności chemicznej.naturalny szafir i syntetyczny szafirSyntetyczne płytki szafirowe wytwarzane są w wyniku reakcji chemicznych w warunkach wysokiej temperatury i wysokiego ciśnienia.Wykorzystanie w produkcji przemysłowejRóżne metody i warunki syntezy pozwalają na wytwarzanie płytek szafirowych w różnych kolorach i formach, takich jak złoty żółty, różowy itp.
Substrat o grubości około 150 mm ma zazwyczaj standaryzowaną grubość i nadaje się do wzrostu nawierzchniowego.Wyrost metodą topienia (np. metodą Verneuila) lub metodą rozpuszczalną (np. metodą Czochralskiego), możliwe jest wytwarzanie wysokiej jakości jednokrystalowych substratów szafirowych, które zapewniają dobrą jakość kryształu i pomagają poprawić wydajność i niezawodność urządzenia.Jest odpowiedni do stosowania w warunkach wysokiej temperatury i zmieniającego się środowiska w celu zapewnienia długoterminowej stabilności urządzenia.. Szeroko stosowane w epitaksyalnym wzroście niebieskich i białych diod LED, zapewniając dobry substrat GaN. Szeroko stosowane w epitaksyalnym wzroście niebieskich i białych diod LED, zapewniając dobry substrat GaN.Odgrywa również ważną rolę w urządzeniach o wysokiej częstotliwości i mocy.
Postać 6 cali Sapphire Wafer:
1Stabilność chemiczna
Odporność na korozję: Sapphire ma doskonałą stabilność chemiczną i jest odporny na korozję różnych substancji chemicznych.
2Charakterystyka optyczna
Przejrzystość: ma dobrą przepuszczalność w zakresie światła widzialnego i ultrafioletowego, nadaje się do urządzeń fotoelektrycznych.
Niska utrata światła: w zastosowaniach o dużej mocy substrat szafiru może skutecznie zmniejszyć utratę światła.
3. Właściwości mechaniczne
Wysoka twardość: twardość szafiru jest niezwykle wysoka, silna odporność na zużycie, może utrzymywać stabilność w trudnych warunkach.
Twardoczność: Chociaż szafir ma wysoką twardość, jest również stosunkowo wytrzymały i może wytrzymać pewne uderzenia.
4. Właściwości termiczne
Przewodność cieplna: ma dobrą przewodność cieplną, może skutecznie rozpraszać ciepło, nadaje się do zastosowań o wysokiej temperaturze.
Stabilność termiczna: może utrzymywać stabilną wydajność w środowisku o wysokiej temperaturze, nadaje się do urządzeń o dużej mocy.
5Charakterystyka elektryczna
Izolacja: Sapphire jest doskonałym izolatorem elektrycznym do zastosowań wysokiego napięcia.
6Proces wzrostu
Wysokiej jakości kryształy: Dzięki zaawansowanym procesom, takim jak metoda topienia lub metoda Czochralskiego do wzrostu, można uzyskać wysokiej jakości pojedyncze kryształowe substraty.
7. Standaryzacja rozmiarów
6-calowa specyfikacja: Standardowy rozmiar 6-calowy (około 150 mm), dzięki czemu jest bardziej kompatybilny i powtarzalny podczas produkcji.
Tabela parametrów 6-calowej płytki safirowej:
Pozycja | 6-calowa płaszczyzna C ((0001) 1300μm Sapphire Wafers | |
Materiały krystaliczne | 99,999%, wysoka czystość, monokrystaliczny Al2O3 | |
Klasa | /Premium, Epi-Ready | |
Orientacja powierzchni | C-powierzchnia ((0001) | |
C-płaszczyzna pod kątem odwrotnym do osi M 0,2 +/- 0,1° | ||
Średnica | 1500,0 mm +/- 0,2 mm | |
Gęstość | 1300 μm +/- 25 μm | |
Podstawowa orientacja płaska | Płaszczyzna A ((11-20) +/- 0,2° | |
Pierwsza płaska długość | 470,0 mm +/- 1,0 mm | |
Politykowane z jednej strony | Powierzchnia przednia | Epi-polerowane, Ra < 0,2 nm (przez AFM) |
(SSP) | Powierzchnia tylna | Cienkie tłoczenie, Ra = 0,8 μm do 1,2 μm |
Dwukrotnie wypolerowane | Powierzchnia przednia | Epi-polerowane, Ra < 0,2 nm (przez AFM) |
(DSP) | Powierzchnia tylna | Epi-polerowane, Ra < 0,2 nm (przez AFM) |
TTV | < 25 μm | |
BOK | < 25 μm | |
WARP | < 25 μm | |
Czyszczenie / opakowanie | klasy 100 czyszczenie czystych pomieszczeń i opakowania próżniowe, | |
25 sztuk w jednym opakowaniu kasetowym lub pojedynczym. |

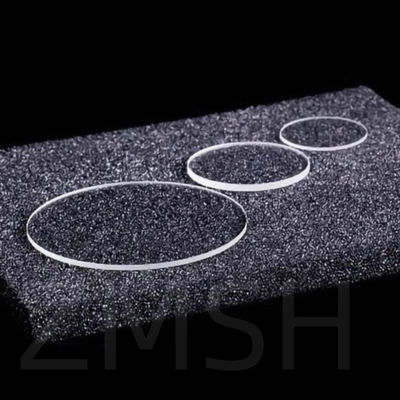

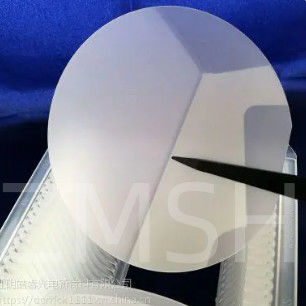

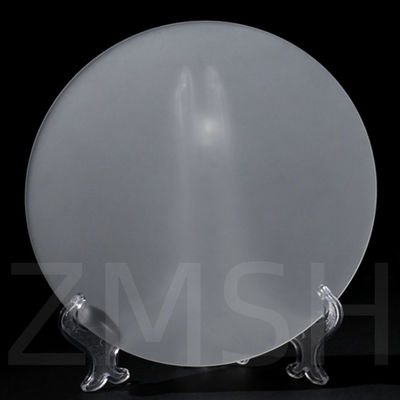

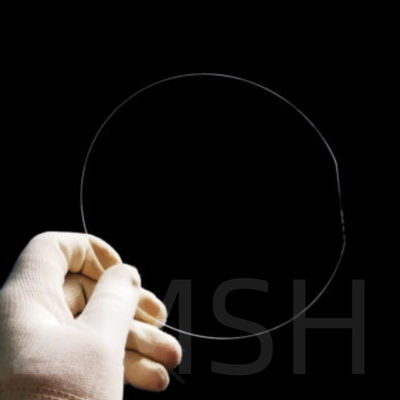

Fizyczne zdjęcie 6-calowej Sapphire Wafer:


Wykorzystanie 6-calowej płytki safirowej:
1.Zastosowanie płytek szafirowych płaszczyzny C
W porównaniu z substratami szafirowymi z innymi orientacjami krystalicznymi,płytki szafirowe płaszczyzny C (orientacja <0001>) wykazują stosunkowo mniejsze nierówności stałych siatki z materiałami z grup III-V i II-VI (takimi jak GaN)Ponadto, nierówność stałej siatki między nimi a cienką folia AlN, która może służyć jako warstwa buforowa, jest jeszcze mniejsza.Charakterystyka ta sprawia, że płytki szafirowe płaszczyzny C są powszechnie stosowanym materiałem podłoża w procesach wzrostu GaN.
Ze względu na ich zdolność do spełniania wymagań wysokiej temperatury w procesach epitaxy GaN, płytki szafirowe w płaszczyźnie C są idealne do produkcji białych/niebieskich/zielonych diod emitujących światło (LED),diody laserowe, detektorów podczerwieni i innych urządzeń.
2- zastosowanie płytek szafirowych
Ze względu na jego wyjątkową ogólną wydajność, zwłaszcza jego doskonałą przejrzystość zwiększającą penetrację światła podczerwonego,monokrystały szafiru stały się idealnym materiałem do okien w średniej podczerwieni i są szeroko stosowane w wojskowych urządzeniach elektrooptycznychW tym kontekście szafir w płaszczyźnie A reprezentuje twarz niepolarną prostopadłą do powierzchni polarnej (płaszczyzna C).Kryształy szafiru uprawiane w kierunku a wykazują lepszą jakość w porównaniu z tymi uprawianymi w kierunku c.W rezultacie płytki szafirowe w kierunku a oferują lepsze właściwości przenoszenia światła.
Co więcej, ze względu na układ wiązań atomowych Al-O-Al-O na płaszczyźnie A, szafir kierunkowy a może pochwalić się znacznie wyższą twardością i odpornością na zużycie w porównaniu z szafirem kierunkowym c.W związku z tym, płytki płaskości A są wykorzystywane głównie jako materiały okienne.co sprawia, że nadaje się do zastosowań w technologii mieszanej mikroelektronikiMoże być również stosowany w procesach wzrostu nadprzewodników o wysokiej temperaturze,Na przykład wzrost superprzewodzących folii heteroepitaxjalnych przy użyciu materiałów takich jak TlBaCaCuO (TbBaCaCuO) na kompozytowych podłogach szafiru i tlenku cerium (CeO2).
3- zastosowanie płytek szafirowych płaszczyzny R i płaszczyzny M
R-płaszczyzna szafiru jest twarzą niepolarną, dlatego różnice w położeniu płaszczyzny R w urządzeniach szafirowych powodują różne właściwości mechaniczne, termiczne, elektryczne i optyczne.OgólnieSubstraty szafirowe w płaszczyźnie R są preferowane do osadzenia heteroepitaxyjnego z krzemu i są głównie stosowane w produkcji półprzewodników.zastosowania mikrofalowe i mikroelektroniczne w układach scalonychSubstraty szafirowe w płaszczyźnie R są również wykorzystywane do produkcji rubinowych kul, innych nadprzewodzących elementów, rezystorów o wysokiej odporności i arszenidu galliowego.
Z powszechnym użyciem smartfonów, tabletów i innych urządzeń,Substraty szafirowe w płaszczyźnie R zastąpiły istniejące urządzenia do wykonywania fal akustycznych powierzchni złożonych (SAW) stosowane w smartfonach i tabletachSłużą jako podłoże dla urządzeń, które mogą zwiększyć wydajność, zapewniając lepszą podstawę do różnych zastosowań.
Zdjęcie aplikacji 6calowej płytki safirowej:
Dostosowanie:
ZMSH może dostarczać płytki szafirowe o dowolnej orientacji krystalicznej, takie jak C-Plane, A-Plane, R-Plane, M-Plane i inne.
Wymagania dotyczące:Płytki te wykazują jednolite stałe dielektryczne i wysokie właściwości izolacyjne, dzięki czemu są szeroko stosowane w dziedzinie mieszanej mikroelektroniki.
M-Plane Sapphire Wafers:Perspektywy zastosowania szafiru w wykrywaniu w zakresie pobliskofioletowym doprowadziły do wzrostu zainteresowania cienkimi warstwami półprzewodnikowymi MgZnO.
Płytki szafirowe o płaszczyźnie R:Płytki szafirowe o płaszczyźnie R (1-102) są preferowanymi materiałami do epitaksyalnego odkładania krzemu w zastosowaniach mikroelektronicznych IC.
Oprócz standardowych rozmiarów i orientacji kryształu,W celu zwiększenia elastyczności klientów w badaniach lub zastosowaniach biznesowychWszystkie płytki safirów są oczyszczane i pakowane w czystych pomieszczeniach klasy 100 i są bezpośrednio stosowane do wzrostu epitaksyalnego (klasy gotowej na epi) w celu spełnienia rygorystycznych wymagań wzrostu epitaksyalnego klientów.Pozostałe, z wyłączeniem tych objętych pozycją 9403, z lub bez płaskich orientacji, możemy dostosować produkcję do Twoich konkretnych potrzeb, aby spełnić różne wymagania w Twojej dziedzinie badań.
6calowy Sapphire Wafer's:

Częste pytania:
1P: Jaki rozmiar mają płytki z szafiru?
A: Nasze standardowe średnice płytek wahają się od 25,4 mm (1 cala) do 300 mm (11,8 cala);płytki mogą być produkowane w różnych grubościach i orientacjach z polerowanymi lub niepolerowanymi stronami i mogą zawierać dopanty.
2P: Dlaczego używamy podłoża z szafiru?
Odpowiedź: Sapphire posiada wyjątkową izolację elektryczną, przejrzystość, dobrą przewodność cieplną i wysoką sztywność.Dlatego jest idealnym materiałem do podłoża i jest stosowany w LED i mikroelektronicznych obwody, ultra-szybkich układów scalonych.
3P: Dlaczego większe płytki są lepsze?
Zwiększenie wielkości płytki oznacza większą powierzchnię dla każdej ogniwa słonecznej.powodując większą moc wyjściową na ogniwo i modułWiększe płytki mogą znacząco zwiększyć ogólną produkcję energii instalacji słonecznych.
