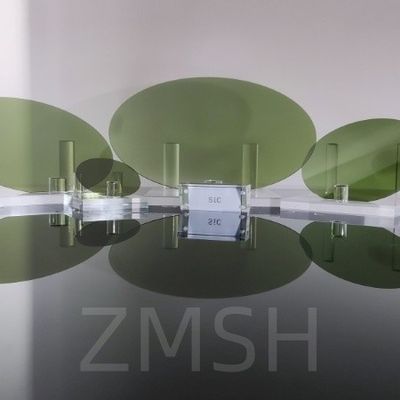

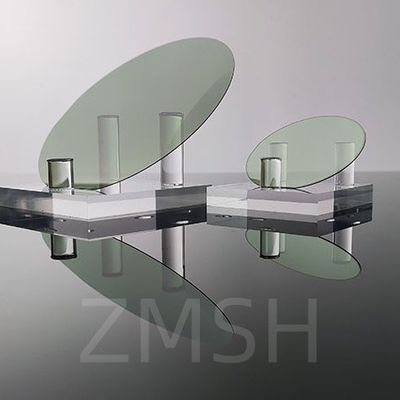

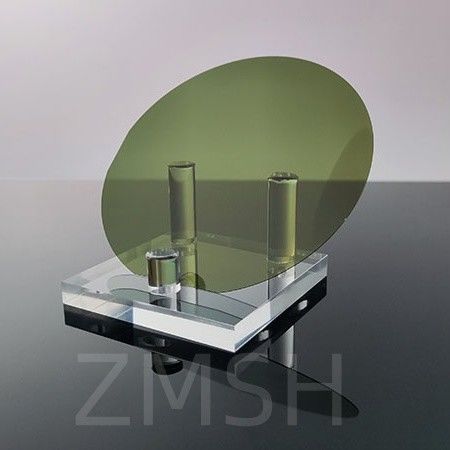

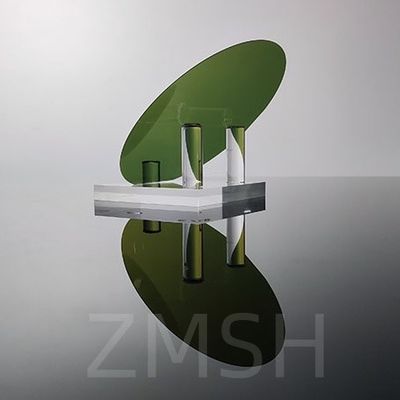

Wafer SiC 4c 12c 4H N typ Półtyp Produkcja klasy badawczej Klasy dummy DSP personalizacja
The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologiesJednakże ze względu na ograniczenia w wydajności materiału urządzenia wykonane z tych materiałów półprzewodnikowych działają głównie w warunkach poniżej 200°C.nie spełniające wymogów nowoczesnej elektroniki dla urządzeń o wysokiej temperaturze, urządzeń o wysokiej częstotliwości, wysokim napięciu i odpornych na promieniowanie.płytki z węglanu krzemowego, szczególnie12-calowe płytki SiCa takżePłytki SiC 300 mm, oferując doskonałe właściwości materiałowe umożliwiające niezawodną pracę w ekstremalnych warunkach.płytki SiC o dużej średnicyAkceleruje innowacje w zaawansowanej elektronice, dostarczając rozwiązania, które przezwyciężają ograniczenia Si i GaAs.
1- Wydział szerokości:
12-calowe płytki z węglem krzemowym SiC 300 mają szeroką przepustowość, zazwyczaj w zakresie od 2,3 do 3,3 elektronowolta, wyższą niż w krzemowym.Ta szeroka przepustowość umożliwia urządzeniom do płytek z węglika krzemowego stabilne działanie w zastosowaniach o wysokiej temperaturze i mocy oraz wysoką mobilność elektronów.
2Wysoka przewodność cieplna:
12-calowe płytki z węglanu krzemu Przewodność cieplna płytek z węglem krzemu jest około trzykrotnie większa niż węglem krzemu, osiągając nawet 480 W/mK. Ta wysoka przewodność cieplna pozwala na węglem krzemu.urządzenia płytkowe do szybkiego rozpraszania ciepła, co sprawia, że są one odpowiednie do wymagań zarządzania cieplnym urządzeń elektronicznych o wysokiej częstotliwości.
3/ Wysokiej rozdzielczości pole elektryczne:
12-calowe płytki z węglanu krzemu mają wysokie pole elektryczne rozkładu, znacznie wyższe niż w przypadku krzemu, co oznacza, że w tych samych warunkach pola elektrycznego płytki z węglanu krzemu mogą wytrzymać wyższe napięcia,przyczyniające się do zwiększenia gęstości mocy urządzeń elektronicznych.
4. Niski prąd przecieku:
Ze względu na właściwości strukturalne płytek z węglanu krzemu występują w nich bardzo niskie prądy przecieków,co sprawia, że nadają się do zastosowań w środowiskach o wysokiej temperaturze, w których obowiązują rygorystyczne wymagania dotyczące prądu przecieku.
Klasa | Zerowa klasa MPD | Wartość produkcji | Klasy fałszywe | |
Średnica | 1000,0 mm +/- 0,5 mm3000,0 mm +/- 0,5 mm | |||
Gęstość | 4H-N | 350 mm +/- 20 mm | 350 mm +/- 25 mm | |
4H-SI | 1000 mm +/- 50 mm | 500 mm +/- 25 mm | ||
Orientacja płytki | Na osi: <0001> +/- 0,5 stopnia dla 4H-SI | |||
Z dala od osi: 4,0 stopnia w kierunku <11-20> +/-0,5 stopnia dla 4H-N | ||||
Odporność elektryczna | 4H-N | 0.015 ~ 0.025 | 0.015 ~ 0.028 | |
(Ohm-cm) | 4H-SI | >1E9 | > 1E5 | |
Główna orientacja płaska | {10-10} +/- 5,0 stopnia | |||
Pierwsza płaska długość | 320,5 mm +/- 2,0 mm | |||
Dalsza płaska długość | 180,0 mm +/- 2,0 mm | |||
Po drugie, orientacja płaska | Silikon zwrócony w górę: 90°CW od płaskości pierwotnej +/- 5,0°C | |||
Wyłączenie krawędzi | 3 mm | |||
LTV/TTV/Bow/Warp |
3um /5um /15um /30um/50um |
10um /15um /25um /40um/50um |
||
Bruki powierzchni | Polski Ra < 1 nm na powierzchni C | |||
CMP Ra < 0,2 nm | Ra < 0,5 nm | |||
Pęknięcia sprawdzane przy użyciu światła o wysokiej intensywności | Żadnego | Żadnego | 1 dozwolone, 2 mm | |
Płyty sześciokątne sprawdzane światłem o wysokiej intensywności | Powierzchnia kumulacyjna ≤ 0,05% | Łączna powierzchnia ≤0,1 % | ||
Politypowe obszary kontrolowane światłem o wysokiej intensywności | Żadnego | Żadnego | Łączna powierzchnia ≤ 3% | |
Odrzewki sprawdzone światłem o wysokiej intensywności | Żadnego | Żadnego | łączna długość ≤1x średnica płyty | |
Szczątki krawędzi | Żadnego | Żadnego | 5 dozwolone, ≤ 1 mm każda | |
Zanieczyszczenie powierzchni w wyniku kontroli światła o wysokiej intensywności | Żadnego |
1W dziedzinie elektroniki płytki z węglika krzemu są szeroko stosowane w produkcji urządzeń półprzewodnikowych.można go wykorzystać w produkcji silnikowych, urządzeń elektronicznych o wysokiej częstotliwości i wysokiej temperaturze, takich jak tranzystory mocy, tranzystory RF i urządzenia elektroniczne o wysokiej temperaturze.płytki z węglanu krzemu mogą być również stosowane w produkcji urządzeń optycznych, takich jak diody LED, diody laserowe i ogniwa słoneczne. Wafer z węglanu krzemu (SiC) o długości 4 cali i 12 cali jest używany do pojazdów hybrydowych i elektrycznych oraz wytwarzania zielonej energii.
2W dziedzinie zastosowań termicznych płytki z węglika krzemu są również szeroko stosowane.może być stosowany w produkcji materiałów ceramicznych o wysokiej temperaturze.
3W dziedzinie optyki płytki z węglika krzemu mają również szerokie zastosowania.może być stosowany w produkcji urządzeń optycznychPonadto płytki z węglika krzemowego mogą być również wykorzystywane w produkcji komponentów optycznych, takich jak okna optyczne.
