Opis płytki SiC:

Wafer z węglem krzemowym jest dostępny w typie 4H n, który jest najczęściej stosowanym typem waferów z węglem krzemowym.wysoka przewodność cieplna, oraz wysokiej stabilności chemicznej i mechanicznej.

Wafer z węglanu krzemowego jest dostępny w trzech różnych klasach: Produkcja, Badania i Dummy.Płytka produkcyjna jest przeznaczona do zastosowań komercyjnych i jest produkowana zgodnie ze ścisłymi standardami jakości.Płytka badawcza jest przeznaczona do zastosowań badawczo-rozwojowych i jest produkowana zgodnie z jeszcze wyższymi standardami jakości.Płytka typu "dummy" jest przeznaczona do użytku w procesie produkcyjnym.

Charakter płytki SiC:

Płytki z węglanu krzemu (SiC) są kluczowym materiałem półprzewodnikowym, który odgrywa ważną rolę w urządzeniach elektronicznych o wysokiej mocy i wysokiej częstotliwości.Oto niektóre cechy płytek SiC:


1Charakterystyka luk szerokopasmowych:
SiC ma szeroki przepływ prądu, zazwyczaj między 2,3 a 3,3 elektronowoltu, co czyni go doskonałym do zastosowań o wysokiej temperaturze i wysokiej mocy.Ta właściwość szerokopasmowej luki pomaga zmniejszyć prąd wycieku w materiale i poprawić wydajność urządzenia.

2Przewodność cieplna:
SiC ma bardzo wysoką przewodność cieplną, kilkakrotnie wyższą niż konwencjonalne płytki krzemowe.Ta wysoka przewodność cieplna ułatwia efektywne rozpraszanie ciepła w urządzeniach elektronicznych o dużej mocy i poprawia stabilność i niezawodność urządzenia.

3.Właściwości mechaniczne:
SiC ma doskonałą wytrzymałość mechaniczną i twardość, co jest ważne dla zastosowań w wysokich temperaturach i surowych środowiskach.i środowisk o wysokim promieniowaniu, dzięki czemu nadają się do zastosowań wymagających wysokiej wytrzymałości i trwałości.

4Stabilność chemiczna:
SiC ma wysoką odporność na korozję chemiczną i może oprzeć się atakowi wielu substancji chemicznych, dlatego dobrze działa w niektórych specjalnych środowiskach, w których wymagana jest stabilna wydajność.

5.Właściwości elektryczne:
SiC ma wysokie napięcie awaryjne i niski prąd wycieku, co czyni go bardzo przydatnym w urządzeniach elektronicznych o wysokim napięciu i wysokiej częstotliwości.Wafle SiC mają niższą rezystywność i wyższą permitywność, co jest niezbędne dla zastosowań RF.

Ogólnie rzecz biorąc, płytki SiC mają szerokie perspektywy zastosowań w urządzeniach elektronicznych o dużej mocy, urządzeniach RF i urządzeniach optoelektronicznych ze względu na ich doskonałe właściwości elektryczne, termiczne i mechaniczne.

Tabela charakterystyki płytki SiC:

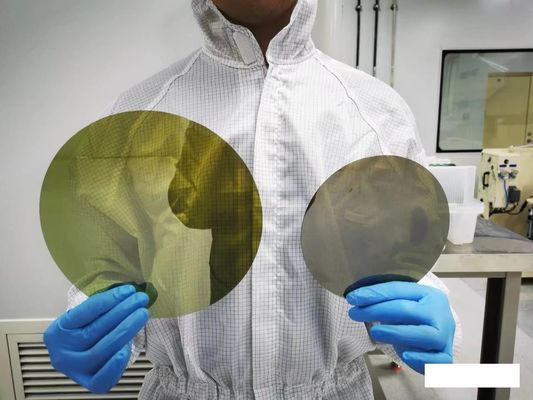

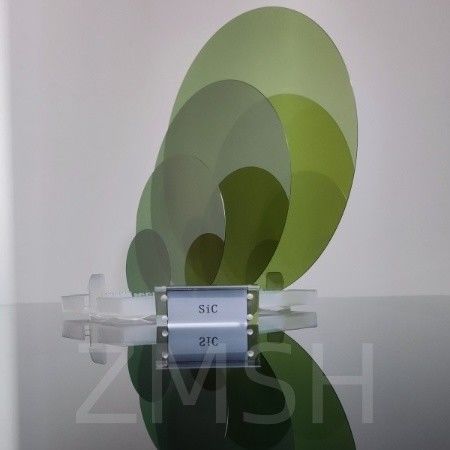

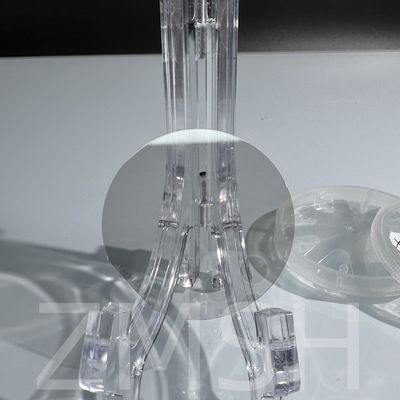

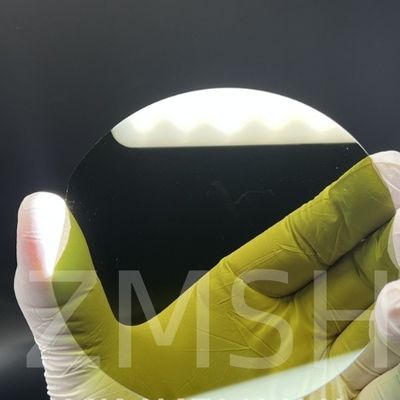

Fizyczne zdjęcie SiC Wafer:

Zastosowania płytki SiC:

1. Urządzenia elektroniczne mocy:
Płytki SiC mają szeroki zakres zastosowań w dziedzinie urządzeń elektronicznych mocy, takich jak MOSFETy mocy (transystory efektu pola półprzewodnikowego tlenku metalu) i SCHTKEY (diody barierowe Schottky).Wysoka wytrzymałość pola rozbicia i wysoka prędkość odpływu nasycenia elektronów materiału SiC sprawiają, że jest to idealny wybór dla wysokoogęstości mocy i wysokiej wydajności konwerterów mocy.

2. Urządzenia częstotliwości radiowych (RF):
Płytki SiC mają również ważne zastosowania w urządzeniach RF, takich jak wzmacniacze mocy RF i urządzenia mikrofalowe.Wysoka mobilność elektronów i niskie straty materiałów SiC sprawiają, że są doskonałe w zastosowaniach o wysokiej częstotliwości i wysokiej mocy.

3. Urządzenia optoelektroniczne:
Płytki SiC znajdują również coraz większe zastosowanie w urządzeniach optoelektronicznych, takich jak fotodiody, detektory światła ultrafioletowego i diody laserowe.Doskonałe właściwości optyczne i stabilność materiału SiC czynią go ważnym materiałem w dziedzinie urządzeń optoelektronicznych.

4. Czujnik wysokiej temperatury:
Płytki SiC są szeroko stosowane w dziedzinie czujników wysokiej temperatury ze względu na ich doskonałe właściwości mechaniczne i wysoką stabilność temperatury.promieniowanie, i środowisk żrących i są odpowiednie dla sektora lotniczego, energetycznego i przemysłowego.

5. Urządzenia elektroniczne odporne na promieniowanie:
Odporność na promieniowanie płytek SiC sprawia, że są one szeroko stosowane w energetyce jądrowej, lotnictwie i innych dziedzinach, w których wymagane są właściwości odporności na promieniowanie.Materiał SiC ma wysoką stabilność promieniowania i nadaje się do urządzeń elektronicznych w środowisku o wysokim promieniowaniu.

Obraz zastosowania płytki SiC:

Dostosowanie płytki SiC:

Jesteśmy zaangażowani w dostarczanie wysokiej jakości i wysokiej wydajności dostosowanych rozwiązań płytek SiC, aby zaspokoić różnorodne potrzeby naszych klientów.Nasza fabryka może dostosować płytki SiC różnych specyfikacji, grubości i kształtów zgodnie ze specyficznymi wymaganiami naszych klientów.

Częste pytania:

1P: Jaka jest największa płytka z szafiru?
A: 300 mm (12 cali) szafir jest obecnie największą płytką do diod emitujących światło (LED) i elektroniki użytkowej.

2P: Jaki rozmiar mają płytki z szafiru?

A: Nasze standardowe średnice płytek wahają się od 25,4 mm (1 cala) do 300 mm (11,8 cala);płytki mogą być produkowane w różnych grubościach i orientacjach z polerowanymi lub niepolerowanymi stronami i mogą zawierać dopanty.

3P: Jaka jest różnica między szafirem a płytkami krzemowymi?
Odpowiedź: Najpopularniejsze zastosowania dla szafiru to diody LED.krzemu jest nieprzezroczyste i nie pozwala na skuteczną ekstrakcję światłaMateriał półprzewodnikowy jest jednak idealny dla diod LED, ponieważ jest zarówno tani, jak i przejrzysty.
