N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE

N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: Podłoże SiC przewodzące typu N

Zapłata:

Minimalne zamówienie: 1
Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Najlepsza cena Kontakt

Szczegóły informacji

Średnica: 150±0,2 mm Politypia: 4 godz
Oporność: 0,015-0,025 ohmów ·cm Grubość warstwy: ≥0,4μm
próżnia: ≤5 szt./płytka (2 mm>D>0,5 mm) Chropowatość czołowa (Si-face): Ra≤0,2 nm (5 μm*5 μm)
Szczura, zarysowanie, pęknięcie (kontrola wizualna): Żadnego TTV: ≤3μm
Podkreślić:

6 cali N-typ przewodzący substrat SiC

,

MBE N-typ przewodzący substrat SiC

,

Epitaxy N-typ przewodzący substrat SiC

opis produktu

N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE



N-typ przewodzący substrat SiC abstrakt



Ten przewodzący substrat SiC typu N ma średnicę 150 mm z dokładnością ± 0,2 mm i wykorzystuje polityp 4H dla doskonałych właściwości elektrycznych.Podłoże wykazuje zakres rezystywności 0Obejmuje solidną warstwę przenośną o grubości co najmniej 0,4 μm, zwiększając jego integralność strukturalną.Kontrola jakości ogranicza próżnię do ≤ 5 na płytkę, z każdą próżnią o średnicy od 0,5 mm do 2 mm. Cechy te sprawiają, że podłoże SiC jest idealne do zastosowań o wysokiej wydajności w elektronika mocy i urządzeniach półprzewodnikowych,zapewnienie niezawodności i wydajności.

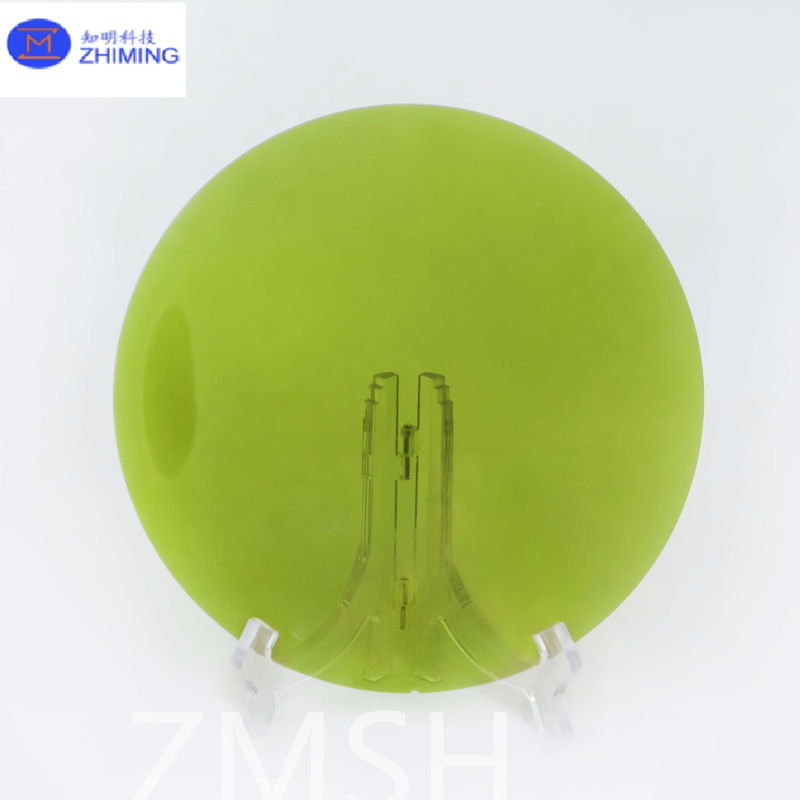

N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 0



Specyfikacje i schematyczny schemat dla N-typ przewodzącego podłoża SiC



N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 1



Pozycje Specyfikacja Pozycje Specyfikacja
Średnica 150±0,2 mm

Twarda twarda (Si)

Ra≤0,2 nm (5 μm*5 μm)

Polityp

Odporność

4H

0.015-0.025 ohm ·cm

EdgeChip, Scratch, Crack

(kontrola wizualna)

TTV

Żadnego

≤ 3 μm

Gęstość warstwy przeniesienia ≥ 0,4 μm Warp. ≤ 35 μm

Nieważne

≤5ea/wafer (2mm>D>0,5mm)

Gęstość

350 ± 25 μm



Właściwości przewodzącego substrat SiC typu N





Podłoża z przewodzącego węglanu krzemowego (SiC) typu N są szeroko stosowane w różnych zastosowaniach elektronicznych i optoelektronicznych ze względu na ich unikalne właściwości.Oto kilka kluczowych właściwości N-typ przewodzących substratów SiC:



  1. Właściwości elektryczne:

    • Wysoka mobilność elektronów:SiC ma wysoką mobilność elektronów, co umożliwia efektywny przepływ prądu i szybkie urządzenia elektroniczne.
    • Niskie stężenie wewnętrznego nośnika:SiC utrzymuje niskie wewnętrzne stężenie nośnika nawet w wysokich temperaturach, co czyni go odpowiednim do zastosowań o wysokiej temperaturze.
    • Wysokie napięcie awaryjne:SiC może wytrzymać wysokie pola elektryczne bez rozpadu, co umożliwia produkcję urządzeń wysokiego napięcia.
  2. Właściwości termiczne:

    • Wysoka przewodność cieplna:SiC ma doskonałą przewodność cieplną, co pomaga skutecznie rozpraszać ciepło z urządzeń o dużej mocy.
    • Stabilność termiczna:SiC pozostaje stabilny w wysokich temperaturach, zachowując integralność strukturalną i właściwości elektroniczne.
  3. Właściwości mechaniczne:

    • Twardość:SiC jest bardzo twardym materiałem, zapewniającym trwałość i odporność na zużycie mechaniczne.
    • Inertność chemiczna:SiC jest chemicznie obojętny i odporny na większość kwasów i zasad, co jest korzystne w trudnych warunkach pracy.
  4. Charakterystyka dopingu:

    • Kontrolowany doping typu N:SiC typu N jest zazwyczaj dopingowany azotem w celu wprowadzenia nadmiaru elektronów jako nośników ładunku.

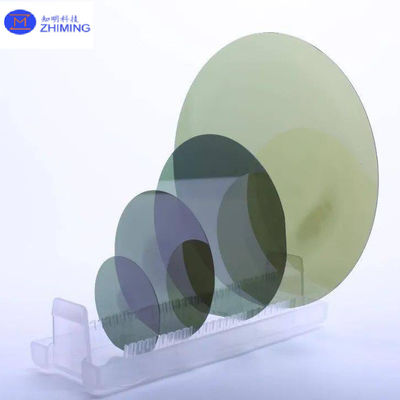

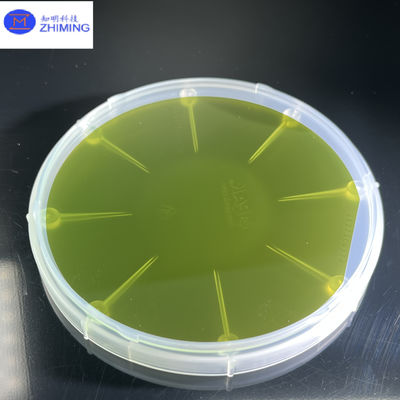

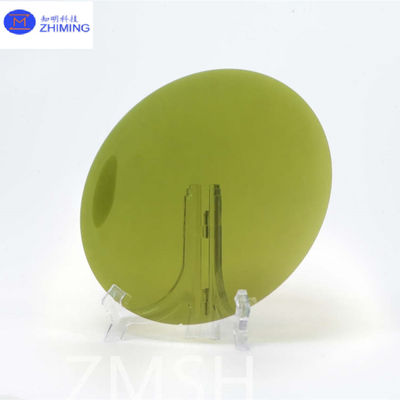

N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 2N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 3N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 4N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 5



Fotografia N-typ przewodzącego podłoża SiC



N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 6N-typ przewodzący substrat SiC kompozytowy substrat 6 cali dla Epitaxy MBE CVD LPE 7



Pytania i odpowiedzi



P: Co to jest epitaxia SiC?



A:Epitaxia SiC to proces wytwarzania cienkiej, krystalicznej warstwy węglanu krzemowego (SiC) na podłożu SiC.gdzie gazowe prekursory rozkładają się w wysokich temperaturach, tworząc warstwę SiCWarstwa epitaksyalna pasuje do orientacji kryształowej podłoża i może być precyzyjnie dopingowana i kontrolowana w grubości w celu osiągnięcia pożądanych właściwości elektrycznych.Proces ten jest niezbędny do wytwarzania urządzeń SiC o wysokiej wydajności stosowanych w elektronikach mocy, optoelektroniki i zastosowań wysokiej częstotliwości, oferujących takie zalety jak wysoka wydajność, stabilność termiczna i niezawodność.
