Semi-izolacyjne podłoże kompozytowe SiC Epi gotowe 6 cali 150 mm dla urządzeń optoelektronicznych
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | Półizolacyjne podłoża kompozytowe SiC |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T, T/T |
|
Szczegóły informacji |
|||
| Średnica: | 150±0,2 mm | Polityp: | 4H-pół |
|---|---|---|---|
| Oporność: | ≥1E8ohm·cm | Grubość warstwy transferowej SiC: | ≥0,4μm |
| próżnia: | ≤5 szt./płytka (2 mm>D>0,5 mm) | Szorstkość przednia: | Ra≤0,2 nm (5 μm*5 μm) |
| TTV: | ≤5μm | Osnowa: | ≤35μm |
| Podkreślić: | 6 cali SiC kompozytowe podłoże,Epi gotowe SiC kompozytowe podłoża,150 mm SiC kompozytowe podłoża |
||
opis produktu
Semi-izolacyjne podłoże kompozytowe SiC Epi gotowe 6 cali 150 mm dla urządzeń optoelektronicznych
Podsumowanie dla półizolacyjnych substratów kompozytowych SiC
Półizolacyjne kompozyty SiC, zaprojektowane do urządzeń optoelektronicznych, oferują wyższe osiągi dzięki swoim wyjątkowym właściwościom.znany z doskonałych właściwości elektronicznych i termicznychZ opornością ≥ 1 E8 ohm/cm, podłoże te zapewniają minimalny prąd przecieku i zmniejszenie hałasu elektronicznego, co ma kluczowe znaczenie dla zastosowań o wysokiej precyzji.
Główną cechą jest grubość warstwy przeniesienia, która wynosi ≥ 0,4 μm, zapewniając solidną platformę do wzrostu warstwy epitaksjalnej.z pustkami ≤ 5 na płytkę dla rozmiarów od 0 doTa niska gęstość wad zapewnia wysoką niezawodność i spójność wydajności w produkcji urządzenia.
Substraty te są szczególnie odpowiednie dla urządzeń optoelektronicznych o dużej mocy i wysokiej częstotliwości ze względu na ich wysokie napięcie rozbicia i lepszą przewodność cieplną.Wysoka wytrzymałość mechaniczna i stabilność chemiczna materiału SiC sprawiają, że jest on idealny do stosowania w trudnych warunkach, zapewniając długowieczność i trwałość wyrobów.
Ogólnie rzecz biorąc, te półizolacyjne kompozyty SiC są zaprojektowane tak, aby spełniać rygorystyczne wymagania nowoczesnych zastosowań optoelektronicznych,zapewnienie wiarygodnej podstawy dla rozwoju zaawansowanych urządzeń elektronicznych i fotonicznych.
Specyfikacje i schematyczny schematSłoneczniaki, włączając:

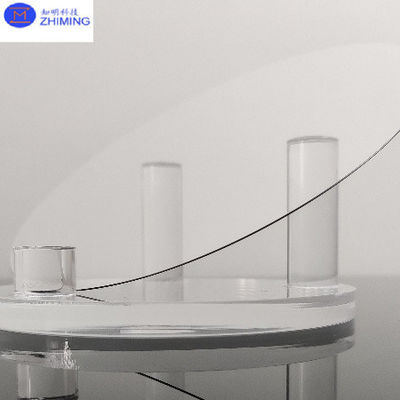

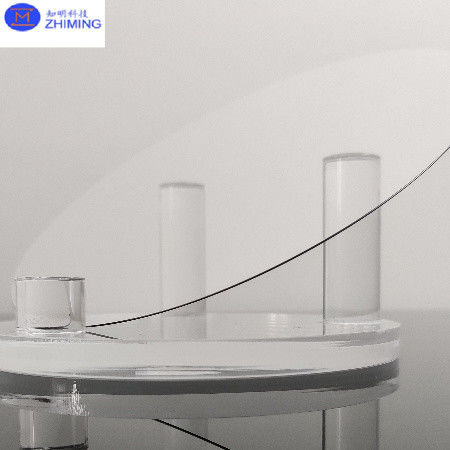

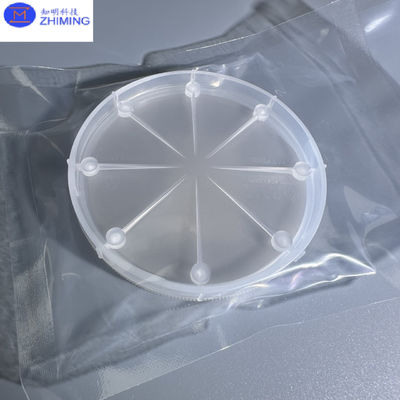

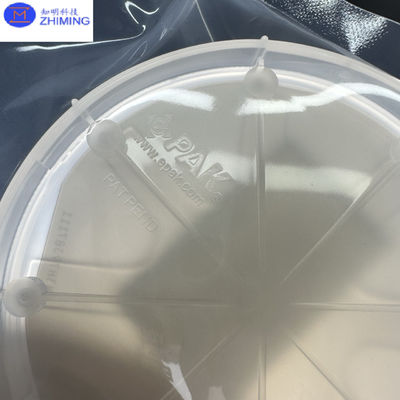

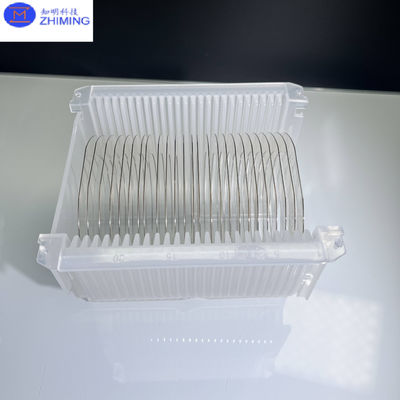

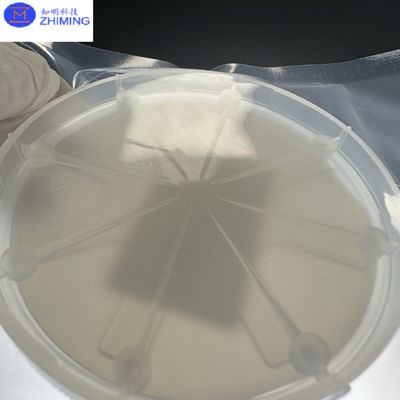

Wystawa zdjęć Semi-izolacyjnych Substratów Kompozytowych SiC
Wykorzystanie półizolacyjnych substratów kompozytowych SiC
Podłoże złożone z półizolacyjnego węglanu krzemu (SiC) ma wiele zastosowań w różnych dziedzinach zaawansowanych technologii o wysokiej wydajności.Oto kilka kluczowych obszarów, w których są one szczególnie cenne::
-
Elektronika wysokiej częstotliwości:
- Substraty SiC są niezbędne w produkcji urządzeń takich jak MESFET (metalowo-półprzewodnikowe tranzystory o działaniu pola) i HEMT (transystory o wysokiej mobilności elektronów),które są stosowane w komunikacji radiowej (RF) i mikrofalowejUrządzenia te korzystają z wysokiej przewodności cieplnej SiC i szerokiego przepływu, co pozwala na wysoką moc i wydajność.
-
Elektronika energetyczna:
- Substraty SiC są kluczowe w elektronikach mocy w zastosowaniach takich jak przetworniki mocy, falowniki i napędy silników.Umożliwiają one opracowanie urządzeń, które mogą obsługiwać wyższe napięcia i prądy z lepszą wydajnością i niezawodnością w porównaniu z tradycyjnymi urządzeniami na bazie krzemu.
-
Optoelektronika:
- SiC jest stosowany jako podłoże dla diod diodowych i fotodetektorów.Właściwości materiału pozwalają na tworzenie diod UV (ultrafioletowych) i niebieskich o wyższej wydajności i długowieczności.
-
Elektronika wysokotemperaturowa:
- Ze względu na doskonałą stabilność termiczną, substraty SiC są stosowane w środowiskach o wysokich temperaturach, takich jak przemysł lotniczy i motoryzacyjny.Urządzenia na bazie SiC mogą niezawodnie działać w temperaturach przekraczających 200°C.
-
Komputery kwantowe:
- Substraty SiC są badane w celu opracowania komponentów do obliczeń kwantowych.
-
Czujniki środowiska szkodliwego:
- SiC jest odporny na działanie w trudnych warunkach, takich jak poszukiwania ropy naftowej i gazu, poszukiwania kosmosu i monitorowanie procesów przemysłowych.Te czujniki mogą wytrzymać ekstremalne temperatury., ciśnienia i środowiska korozyjne.
-
Urządzenia biomedyczne:
- W dziedzinie biomedycznej substraty SiC są wykorzystywane do implantowanych urządzeń i biosensorów ze względu na ich biokompatybilność i stabilność.Zapewniają niezawodną platformę dla długoterminowych zastosowań medycznych.
-
Wojsko i obrona:
- Wysokiej wydajności SiC sprawia, że jest idealny do zastosowań obronnych, w tym systemów radarowych, wojny elektronicznej i systemów komunikacji.Zdolność materiału do obsługi sygnałów o dużej mocy i wysokiej częstotliwości jest kluczowa w tych zastosowaniach.
Wykorzystując wyjątkowe właściwości półizolacji SiC, w tym wysoką przewodność cieplną, szeroki odstęp pasmowy i stabilność chemiczną,Inżynierowie i naukowcy mogą opracować urządzenia spełniające wymagające wymagania tych zaawansowanych zastosowań.
Pytania i odpowiedzi
P:Co to jest półizolacja SiC?
A:Półizolacyjny węglik krzemowy (SiC) to rodzaj materiału z węglika krzemowego, który został zaprojektowany w celu uzyskania wysokiej rezystywności elektrycznej.Charakterystyka ta sprawia, że jest doskonałym podłożem do produkcji urządzeń elektronicznych o wysokiej częstotliwości i mocyW przeciwieństwie do przewodzącego SiC, półizolujący SiC minimalizuje przewodzenie pasożytnicze, zmniejsza zakłócenia i poprawia wydajność urządzenia.Materiał ten osiąga swoje właściwości półizolacyjne poprzez wprowadzenie specyficznych dopantów lub wad, które kompensują bezpłatne nośniki ładunkuJego przewodność cieplna i wytrzymałość mechaniczna sprawiają, że nadaje się również do zastosowań w trudnych warunkach, takich jak elektronika mocy i telekomunikacja..
