Wafle z węglika krzemu typu 3C-N 2 cale 4 cale 6 cali lub rozmiary 5*5 i 10*10 mm, klasa produkcyjna, klasa badawcza
Wafle z węglika krzemu typu 3C-N
Wafle z węglika krzemu (SiC) typu 3C-Nsą specyficzną odmianą płytek SiC, które wykorzystują polityp sześcienny 3C. Znane ze swoich wyjątkowych właściwości termicznych, elektrycznych i mechanicznych, płytki te zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania zaawansowanych technologii w elektronice, optoelektronice i urządzeniach zasilających.
ThePolityp 3Cma sześcienną strukturę kryształu, oferującą kilka zalet w porównaniu z sześciokątnymi politypami, takimi jak 4H-SiC i 6H-SiC. Jedną z kluczowych zalet 3C-SiC jest jegowiększa ruchliwość elektronówco czyni go idealnym rozwiązaniem do zastosowań wymagających wysokiej częstotliwości i energoelektroniki, gdzie szybkie przełączanie i niskie straty energii mają kluczowe znaczenie. Dodatkowo płytki 3C-N SiC mają:dolny pasmo wzbronione(około 2,36 eV), co nadal pozwala im efektywnie radzić sobie z dużą mocą i napięciem.
Wafle te są dostępne w standardowych rozmiarach, takich jak5x5mmI10x10mm, zgrubość 350 µm ± 25 µm, zapewniając precyzyjną kompatybilność dla różnych procesów wytwarzania urządzeń. Świetnie sprawdzają się w zastosowaniudużej mocyIurządzenia wysokiej częstotliwości, takie jak tranzystory MOSFET, diody Schottky'ego i inne elementy półprzewodnikowe, oferując niezawodne działanie w ekstremalnych warunkach.
Theprzewodność cieplnapłytek 3C-N SiC umożliwia efektywne odprowadzanie ciepła, co jest kluczową cechą w przypadku urządzeń pracujących przy dużych gęstościach mocy. Co więcej, ich wytrzymałość mechaniczna oraz odporność na naprężenia termiczne i chemiczne sprawiają, że są trwałe w trudnych warunkach, co dodatkowo zwiększa ich zastosowanie welektronika mocy,Technologie AR, Iczujniki wysokiej temperatury.
Podsumowując, płytki SiC typu 3C-N łączą w sobie doskonałe właściwości elektroniczne, termiczne i mechaniczne, co czyni je niezbędnymi w urządzeniach elektronicznych nowej generacji i zastosowaniach o wysokiej wydajności.

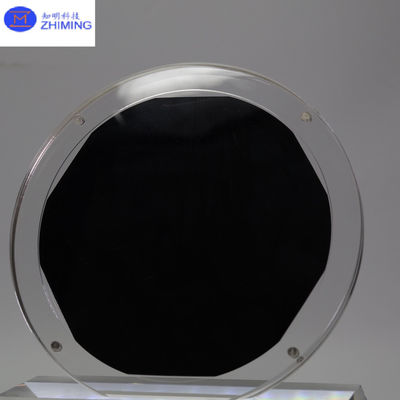

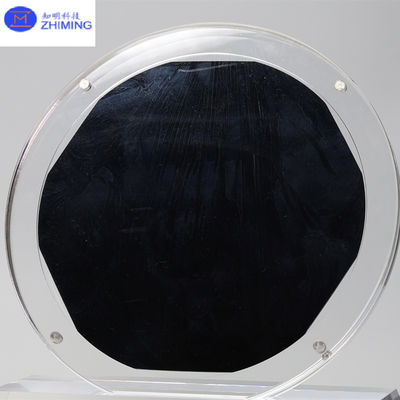

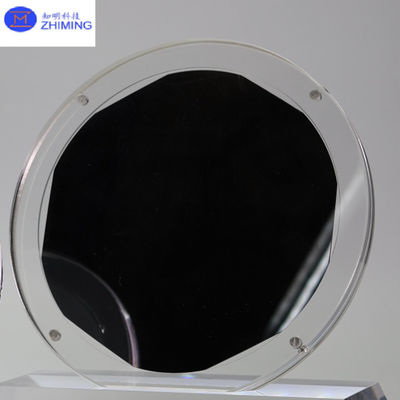

Zdjęcia płytek z węglika krzemu typu 3C-N
Właściwości płytek z węglika krzemu typu 3C-N
Struktura kryształu:
Struktura politypowa sześcienna (3C), oferująca wyższą ruchliwość elektronów w porównaniu z politypami heksagonalnymi SiC, takimi jak 4H-SiC i 6H-SiC, dzięki czemu nadaje się do zastosowań o wysokiej częstotliwości.
Opcje rozmiaru:
Dostępne w wymiarach 5x5mm i 10x10mm, co zapewnia elastyczność w różnych zastosowaniach.
Grubość:
Precyzyjnie kontrolowana grubość 350 μm ± 25 μm, zapewniająca stabilność mechaniczną i kompatybilność z szeroką gamą procesów produkcyjnych.
Wysoka mobilność elektronów:
Sześcienna struktura kryształu zapewnia lepszy transport elektronów, co czyni go korzystnym w zastosowaniach wymagających dużej prędkości i niskich strat energii w energoelektronice i urządzeniach RF.
Przewodność cieplna:
Doskonała przewodność cieplna pozwala na efektywne odprowadzanie ciepła, co jest kluczowe w przypadku urządzeń pracujących przy dużych gęstościach mocy, pomagając zapobiegać przegrzaniu i zwiększając żywotność urządzenia.
Pasmo wzbronione:
Niższy pasmo wzbronione wynoszące około 2,36 eV, odpowiednie do zastosowań wysokiego napięcia i dużej mocy, przy jednoczesnym zachowaniu wydajnej pracy w ekstremalnych warunkach.
Wytrzymałość mechaniczna:
Płytki 3C-N SiC charakteryzują się wysoką wytrzymałością mechaniczną, oferując odporność na zużycie i odkształcenia, zapewniając długoterminową niezawodność w trudnych warunkach.
Przezroczystość optyczna:
Dobre właściwości optyczne, szczególnie w zastosowaniach optoelektronicznych, takich jak diody LED i fotodetektory, dzięki swojej przezroczystości dla pewnych długości fal.
Stabilność chemiczna i termiczna:
Wysoka odporność na naprężenia termiczne i chemiczne, dzięki czemu nadaje się do stosowania w ekstremalnych środowiskach, takich jak elektronika i czujniki pracujące w wysokich temperaturach.
Te właściwości sprawiają, że płytki 3C-N SiC idealnie nadają się do szerokiej gamy zaawansowanych zastosowań, w tym w elektronice mocy, urządzeniach wysokiej częstotliwości, optoelektronice i czujnikach.
Wykres danych płytek z węglika krzemu typu 3C-N
晶格领域 2 英寸 SiC 晶片产品标准
2 średnica cala SilikonPodłoże z węglika (SiC). Specyfikacja
|
Stopień 等级 |
工业级 Stopień produkcyjny (Klasa P) |
研究级 Stopień badawczy (Klasa R) |
试片级 Stopień fikcyjny (Klasa D) |
|||
| Średnica średnicy | 50,8 mm ± 0,38 mm | |||||
| Grubość | 350 μm ± 25 μm | |||||
| Orientacja wafla | Poza osią: 2,0°-4,0° w kierunku [112 | 0] ± 0,5° dla 4H/6H-P, na osi:〈111〉± 0,5° dla 3C-N | ||||
| 微管密度 Gęstość mikrorurki | 0 cm-2 | |||||
| 电阻率 ※Rezystywność | 4H/6H-P | ≤0,1 Ω.cm | ||||
| 3C-N | ≤0,8 mΩ·cm | |||||
| Podstawowa orientacja płaska | 4H/6H-P | {10-10} ±5,0° | ||||
| 3C-N | {1-10} ±5,0° | |||||
| 主定位边长度 Podstawowa długość płaska | 15,9 mm ±1,7 mm | |||||
| 次定位边长度 Dodatkowa długość płaska | 8,0 mm ±1,7 mm | |||||
| Orientacja drugiej płaszczyzny | Silikon skierowany do góry: 90° CW. od Prime flat ±5,0° | |||||
| 边缘去除 Wykluczenie krawędzi | 3 mm | 3 mm | ||||
| 总厚度变化/弯曲度/翘曲度 TTV/Bow/Warp | ≤2,5 μm/≤5 μm/≤15 μm/≤30 μm | |||||
| 表面粗糙度※ Chropowatość | Polski Ra≤1 nm | |||||
| CMP Ra≤0,2 nm | ||||||
| 边缘裂纹(强光灯观测) Pęknięcia krawędzi pod wpływem światła o dużej intensywności | Nic | 1 dozwolone, ≤1 mm | ||||
| 六方空洞(强光灯观测) ※ Płytki sześciokątne za pomocą światła o dużej intensywności | Powierzchnia skumulowana ≤1% | Powierzchnia skumulowana ≤3% | ||||
| 多型(强光灯观测) ※ Obszary wielotypowe według światła o dużej intensywności | Nic | Powierzchnia skumulowana ≤2% | Powierzchnia skumulowana ≤5% | |||
|
Si面划痕(强光灯观测)# Zarysowania powierzchni krzemu pod wpływem światła o dużej intensywności |
3 zadrapania na 1×wafel średnica skumulowana długość |
5 zadrapań na 1×wafel średnica skumulowana długość |
8 zadrapań na łączną długość 1× średnicy płytki | |||
| 崩边(强光灯观测) Chipsy krawędziowe High By Intensity Light Light | Nic | Dozwolone 3, ≤0,5 mm każdy | Dopuszczalne 5, ≤1 mm każdy | |||
|
硅面污染物(强光灯观测) Zanieczyszczenie powierzchni krzemu o dużej intensywności |
Nic | |||||
| Opakowanie | Kaseta z wieloma waflami lub pojedynczy pojemnik na wafle | |||||
Uwagi:
※ Limity defektów dotyczą całej powierzchni płytki z wyjątkiem obszaru wykluczenia krawędzi. # Zadrapania należy sprawdzać wyłącznie na powierzchni Si.
Zastosowania płytek z węglika krzemu typu 3C-N
Zastosowania płytek z węglika krzemu (SiC) typu 3C-N w przemyśle półprzewodników i mikroelektroniki
Płytki z węglika krzemu typu 3C-N odgrywają kluczową rolę w przemyśle półprzewodników i mikroelektroniki, oferując unikalne właściwości, które zwiększają wydajność i efektywność różnych urządzeń.
Elektronika mocy:
W energoelektronice płytki 3C-N SiC są szeroko stosowane w urządzeniach dużej mocy, takich jakMOSFETy,Diody Schottky’ego, Itranzystory mocy. Wysoka przewodność cieplna i ruchliwość elektronów umożliwiają tym urządzeniom wydajną pracę przy wysokich napięciach i temperaturach, minimalizując jednocześnie straty energii. To sprawia, że 3C-N SiC jest idealny do stosowania wsystemy konwersji mocy,pojazdy elektryczne (EV), Isystemy energii odnawialnej, gdzie kluczowe znaczenie ma efektywne zarządzanie energią.
Urządzenia wysokiej częstotliwości:
Doskonała ruchliwość elektronów płytek 3C-N SiC sprawia, że nadają się one do:częstotliwość radiowa (RF)Izastosowania mikrofalowe, takie jakwzmacniacze,oscylatory, Ifiltry. Płytki te umożliwiają urządzeniom pracę na wyższych częstotliwościach przy mniejszych stratach sygnału, poprawiając wydajność systemów komunikacji bezprzewodowej, technologii satelitarnej i systemów radarowych.
Elektronika wysokotemperaturowa:
Płytki 3C-N SiC są również stosowane w urządzeniach półprzewodnikowych pracujących w ekstremalnych warunkach, takich jakczujniki wysokiej temperaturyIsiłowniki. Wytrzymałość mechaniczna materiału, stabilność chemiczna i odporność termiczna pozwalają tym urządzeniom niezawodnie działać w branżach takich jak przemysł lotniczy, motoryzacyjny oraz naftowo-gazowy, gdzie urządzenia muszą wytrzymać trudne warunki pracy.
Systemy mikroelektromechaniczne (MEMS):
W przemyśle mikroelektroniki stosuje się płytki 3C-N SiCUrządzenia MEMS, które wymagają materiałów o dużej wytrzymałości mechanicznej i stabilności termicznej. Urządzenia te obejmujączujniki ciśnienia,akcelerometry, Iżyroskopy, które korzystają z trwałości i wydajności SiC w zmiennych temperaturach i naprężeniach mechanicznych.
Optoelektronika:
Stosowane są również płytki 3C-N SiCdiody LED,fotodetektoryi inne urządzenia optoelektroniczne ze względu na ich przezroczystość optyczną i zdolność do obsługi dużej mocy, zapewniając wydajną emisję światła i możliwości detekcji.
Podsumowując, płytki SiC typu 3C-N są niezbędne w przemyśle półprzewodników i mikroelektroniki, szczególnie w zastosowaniach wymagających wysokiej wydajności, trwałości i wydajności w ekstremalnych warunkach.
