8-calowa płytka 4H-N SiC grubość 500±25μm lub niestandardowa N-doped dummy Production Research Grade
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | ZMSH |
Zapłata:
Czas dostawy: | 2-4 tygodnie |
---|---|
Zasady płatności: | T/T, |
Szczegóły informacji |
|||
Średnica płytki: | 8 cali (200 mm) | Struktura krystaliczna: | Typ 4H-N (sześciokątny układ kryształów) |
---|---|---|---|
Rodzaj dopingu: | Typ N (domieszkowany azotem) | Przerwa pasmowa: | 3,23 eV |
Ruchliwość elektronów: | 800–1000 cm²/V·s | Przewodność cieplna: | 120–150 W/m·K |
Chropowatość powierzchni: | < 1 nm (RMS) | Twardość: | Twardość Mohsa 9.5 |
Grubość płytki: | 500 ± 25 µm | Oporność: | 0,01 – 10 Ω·cm |
Podkreślić: | Płytki SiC klasy badawczej,8-calowa płytka SiC,4H-N SiC Wafer |
opis produktu
8-calowa płytka 4H-N SiC, grubość 500±25μm lub niestandardowa, N-dopowana, sztuczna, produkcyjna, badawcza
8 cali 4H-N typu SiC Wafer's abstrakt
8-calowa płytka z węglem krzemowym (SiC) typu 4H-N stanowi materiał najnowocześniejszy, szeroko stosowany w elektronikach mocy i zaawansowanych zastosowaniach półprzewodnikowych.w szczególności polityp 4H, jest bardzo ceniony ze względu na swoje doskonałe właściwości fizyczne i elektryczne, w tym szeroki przepływ 3,26 eV, wysoką przewodność cieplną i wyjątkowe napięcie awaryjne.Te cechy sprawiają, że jest idealny do wysokiej mocy, urządzeń o wysokiej temperaturze i wysokiej częstotliwości.
W sprawieDoping typu Nwprowadza zanieczyszczenia dawców, takie jak azot, zwiększając przewodność elektryczną płytki i umożliwiając precyzyjną kontrolę jej właściwości elektronicznych.To doping jest niezbędny do wytwarzania zaawansowanych urządzeń energetycznych takich jak MOSFETy.8-calowy rozmiar płytki oznacza znaczący kamień milowy w technologii płytek SiC.oferuje zwiększoną wydajność i efektywność kosztową dla produkcji na dużą skalę, spełniające wymagania takich gałęzi przemysłu, jak pojazdy elektryczne, systemy energii odnawialnej i automatyzacja przemysłowa.
Właściwości płytki SiC typu 8 cali 4H-N
Podstawowe właściwości
1Rozmiar płytki: 8 cali (200 mm), standardowy rozmiar do produkcji na dużą skalę, powszechnie stosowany w produkcji urządzeń półprzewodnikowych o wysokiej wydajności.
2- Strukturę kryształową.: 4H-SiC, należący do heksagonalnego układu krystalicznego. 4H-SiC oferuje wysoką mobilność elektronów i doskonałą przewodność cieplną, dzięki czemu jest idealny do zastosowań o wysokiej częstotliwości i mocy.
3.Typ dopingu: Typ N (dopingowany azotem), zapewnia przewodność odpowiednią do urządzeń zasilania, urządzeń RF, urządzeń optoelektronicznych itp.
Właściwości elektryczne
1/Bandgap.: 3,23 eV, zapewniając szeroką przestrzeń pasmową zapewniającą niezawodną pracę w środowiskach o wysokiej temperaturze i wysokim napięciu.
2. Mobilność elektronów: 800~1000 cm2/V·s w temperaturze pokojowej, zapewniając efektywny transport ładunku, odpowiedni do zastosowań o dużej mocy i wysokiej częstotliwości.
3- Upadek pola elektrycznego.: > 2,0 MV/cm, co oznacza, że płytka jest odporna na wysokie napięcie, co czyni ją odpowiednią do zastosowań wysokonapięciowych.
Właściwości termiczne
1Przewodność cieplna: 120-150 W/m·K, umożliwiające skuteczne rozpraszanie ciepła w zastosowaniach o dużej gęstości mocy, zapobiegając przegrzaniu.
2Współczynnik rozszerzenia termicznego: 4.2 × 10−6 K−1, podobny do krzemu, co czyni go kompatybilnym z innymi materiałami, takimi jak metale, zmniejszając problemy z niezgodnością termiczną.
Właściwości mechaniczne
1. Twardość: SiC ma twardość Mohsa 9.5, drugie tylko do diamentu, co czyni go wysoce odpornym na zużycie i uszkodzenia w ekstremalnych warunkach.
2.Ruchliwość powierzchni: Zazwyczaj mniejsze niż 1 nm (RMS), zapewniające gładką powierzchnię do precyzyjnego przetwarzania półprzewodników.
Stabilność chemiczna
1Odporność na korozję: Doskonała odporność na silne kwasy, bazy i trudne środowiska, zapewniająca długotrwałą stabilność w trudnych warunkach.

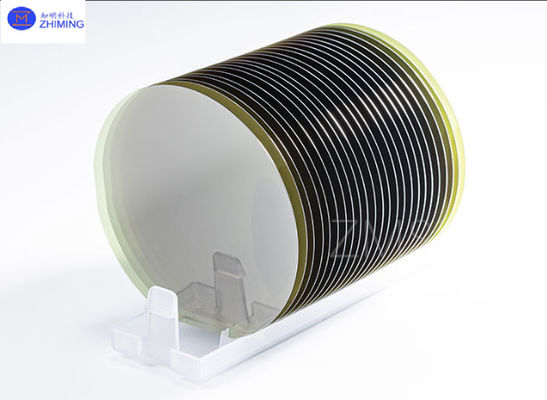

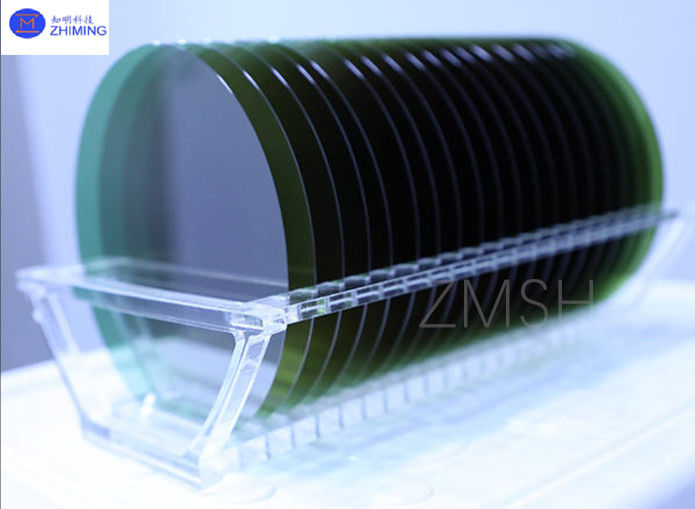

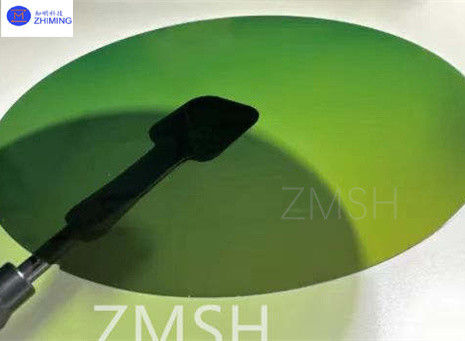

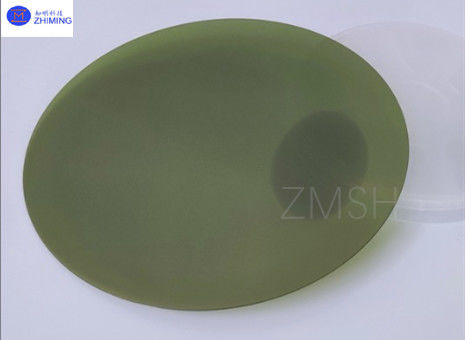

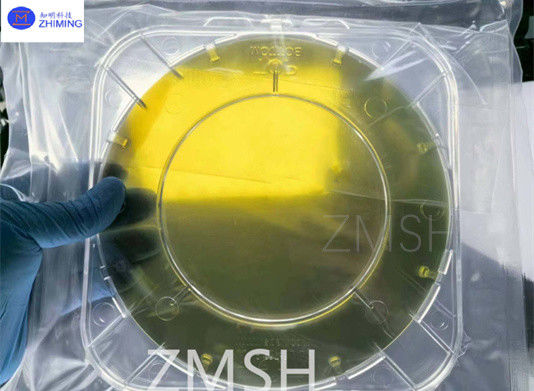

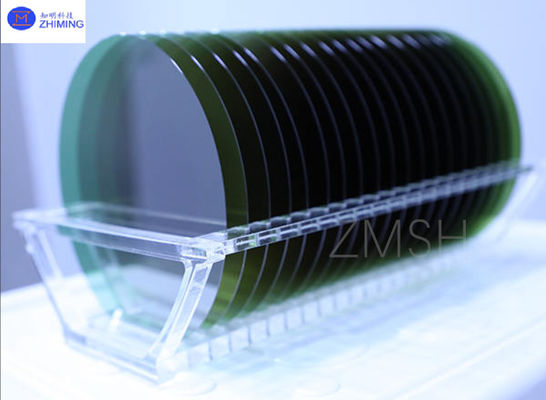

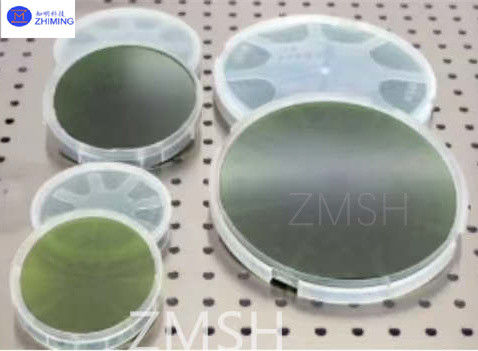

Obraz płytki SiC typu 8c.
Wykorzystanie płytek SiC typu 8 cali 4H-N
1.Energia elektroniczna: Szeroko stosowane w elektrotechnice MOSFET, IGBT, diody Schottky'ego itp., do zastosowań takich jak pojazdy elektryczne, konwersja energii, zarządzanie energią i wytwarzanie energii słonecznej.
2.RF i aplikacje wysokiej częstotliwości: Używane w stacjach bazowych 5G, komunikacji satelitarnej, systemach radarowych i innych zastosowaniach o wysokiej częstotliwości i mocy.
3.Optonelektronika: Stosowane w niebieskich i ultrafioletowych diodach LED oraz innych urządzeniach optoelektronicznych.
4Elektronika samochodowa: Używane w systemach zarządzania akumulatorami pojazdów elektrycznych (BMS), systemach kontroli mocy i innych zastosowaniach motoryzacyjnych.
5Energia odnawialna: Używane w wysokowydajnych falownikach i systemach magazynowania energii, zwiększających wydajność konwersji energii.
