12-calowa płytka SiC, płytka węglowodorkowa krzemowa, 300 mm, podłoże 750±25um, typ 4H-N, orientacja 100
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Orzecznictwo: | Rohs |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Szczegóły pakowania: | pojedynczy pojemnik na wafle |
| Czas dostawy: | 2-4 tygodnie |
| Zasady płatności: | T/T, |
|
Szczegóły informacji |
|||
| Politypia: | 4H -Sic 6H -sic | Średnica: | 12 cali 300 mm. |
|---|---|---|---|
| Przewodność: | N-Typ / pół-insulacja | Domieszka: | N2 (azot) V (wanad) |
| Orientacja: | Na osi <0001> z OSIS <0001> OFF 4 ° | Oporność: | 0,015 ~ 0,03 OHM-CM (4H-N) |
| Gęstość mikropipe (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 μm |
| Podkreślić: | Płytki z węglanu krzemowego 4H-N,12-calowa płytka z węglem krzemowym,Płytka z węglem krzemowym o średnicy 300 mm |
||
opis produktu
12-calowa płytka SiC, płytka węglowodorów krzemowych 300 mm 750±25um, orientacja typu 4H-N 100 Production Research grade
12-calowa płytka SiC
Ta 12-calowa płytka z węglanu krzemu (SiC) jest przeznaczona do zaawansowanych zastosowań półprzewodnikowych, o średnicy 300 mm, grubości 750±25μm,o wielotypie 4H-SiC,Płytka jest produkowana przy użyciu wysokiej jakości technik produkcyjnych, aby spełnić standardy środowisk badawczych i produkcyjnych.o wysokiej temperaturze, oraz urządzeń o wysokiej częstotliwości, często stosowanych w zastosowaniach takich jak pojazdy elektryczne (EV), elektronika mocy i technologia RF.Wyższa integralność konstrukcyjna płytki i precyzyjne specyfikacje zapewniają wysokie wydajności w produkcji urządzeń, zapewniając optymalne osiągi w najnowocześniejszych badaniach i zastosowaniach przemysłowych.
12-calowa tabela danych płytki SiC
| 1 2Inch Karbid krzemowy (SiC) Specyfikacja podłoża | |||||
| Klasa | Produkcja ZeroMPD Klasa ((Klasa Z) |
Standardowa produkcja Klasa ((Klasa P) |
Klasy fałszywe (Klasa D) |
||
| Średnica | 3 0 0 mm | ||||
| Gęstość | 4H-N | 750 μm±15 μm | 750 μm±25 μm | ||
| 4H-SI | 750 μm±15 μm | 750 μm±25 μm | |||
| Orientacja płytki | Na osi: 4,0° w kierunku < 1120 > ± 0,5° dla 4H-N, na osi: < 0001> ± 0,5° dla 4H-SI | ||||
| Gęstość mikroturbin | 4H-N | ≤ 0,4 cm-2 | ≤ 4 cm-2 | ≤ 25 cm-2 | |
| 4H-SI | ≤ 5 cm-2 | ≤ 10 cm-2 | ≤ 25 cm-2 | ||
| Odporność | 4H-N | 00,015-0,024 Ω·cm | 00,015-0,028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| Główna orientacja płaska | {10-10} ±5,0° | ||||
| Pierwsza płaska długość | 4H-N | N/A | |||
| 4H-SI | Wylęg | ||||
| Wyłączenie krawędzi | 3 mm | ||||
| LTV/TTV/Bow/Warp | ≤ 5 μm/≤ 15 μm/≤ 35 μm/≤ 55 μm | ≤ 5 μm/≤ 15 μm/≤ 35 □ μm/≤ 55 □ μm | |||
| Węglowodany | Polskie Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| Szczyty pęknięte przez wysoką intensywność światła Płyty sześciokątne przez wysoką intensywność światła Politypowe obszary o wysokiej intensywności światła Wykorzystanie wizualnego węgla Powierzchnia krzemu podrapa się przez światło o wysokiej intensywności |
Żadnego Powierzchnia kumulacyjna ≤ 0,05% Żadnego Powierzchnia kumulacyjna ≤ 0,05% Żadnego |
Długość kumulacyjna ≤ 20 mm, pojedyncza długość ≤ 2 mm Powierzchnia kumulacyjna ≤ 0,1% Łączna powierzchnia ≤ 3% Łączna powierzchnia ≤ 3% Długość łączna ≤ 1 × średnica płyty |
|||
| Chipy Edge przez światło o wysokiej intensywności | Żadne nie dozwolone szerokość i głębokość ≥ 0,2 mm | 7 dozwolone, ≤ 1 mm każda | |||
| (TSD)Zwichnięcie śruby przędzającej | ≤500 cm-2 | N/A | |||
| (BPD)Zwichnięcie płaszczyzny bazowej | ≤1000 cm-2 | N/A | |||
| SPowierzchnia iliconowaZanieczyszczenie wysoką intensywnością światła | Żadnego | ||||
| Opakowanie | Kaseta z wieloma płytkami lub pojemnik z jedną płytką | ||||
| Uwaga: | |||||
| 1 Ograniczenia wad mają zastosowanie do całej powierzchni płytki, z wyjątkiem obszaru wykluczenia krawędzi. 2Przeciśnienie należy sprawdzić wyłącznie na powierzchni Si. 3 Dane dotyczące zwichnięć pochodzą wyłącznie z płytek z etykietami KOH. |
|||||

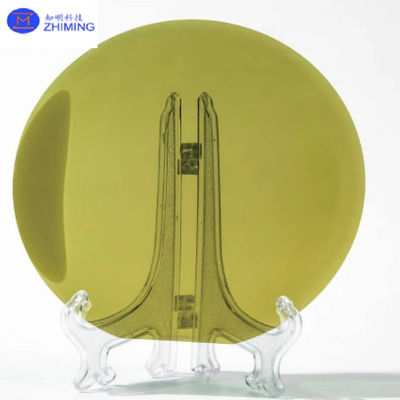

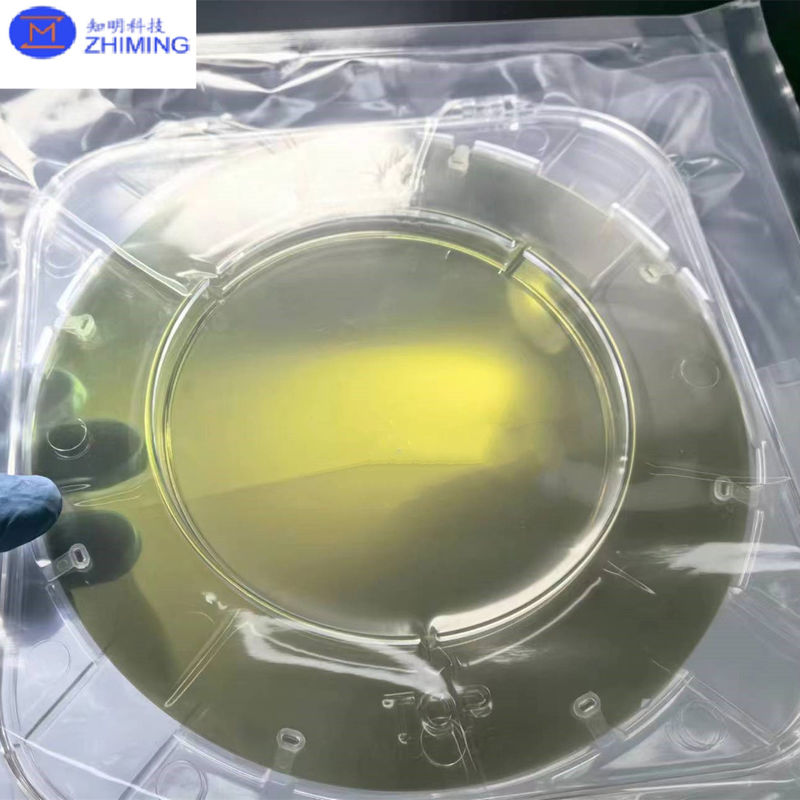

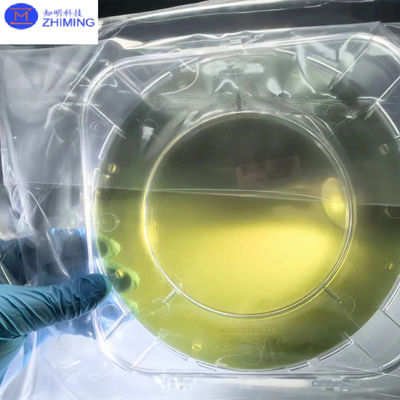

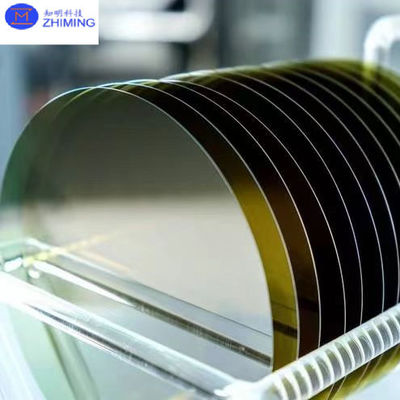

Zdjęcie 12-calowej płytki SiC
Właściwości 12-calowej płytki SiC
1.Właściwości materiałowe SiC:
- Szeroki przepływ: SiC ma szeroką przestrzeń (~ 3,26 eV), co pozwala mu działać przy wyższych napięciach, temperaturach i częstotliwościach w porównaniu z tradycyjnym krzemu (Si).
- Wysoka przewodność cieplna: Przewodność cieplna SiC jest znacznie wyższa niż w przypadku krzemu (około 3,7 W/cm·K), co czyni ją bardzo odpowiednią do zastosowań o dużej mocy, w których rozpraszanie ciepła jest kluczowe.
- Wysokie napięcie awaryjne: SiC może obsługiwać znacznie wyższe napięcia (do 10 razy wyższe niż krzemu), dzięki czemu jest idealny do elektroniki mocy, takich jak tranzystory mocy i diody.
- Wysoka mobilność elektronów: Mobilność elektronów w SiC jest wyższa niż w tradycyjnym krzemu, co przyczynia się do szybszego przełączania urządzeń elektronicznych.
2.Właściwości mechaniczne:
- Wysoka twardość: SiC jest bardzo twardy (twardota Mohs 9), co przyczynia się do jego odporności na zużycie, ale również utrudnia przetwarzanie i obróbkę.
- sztywnośćMa wysoki moduł Younga, co oznacza, że jest sztywniejszy i trwalszy w porównaniu z krzemu, co zwiększa jego wytrzymałość w urządzeniach.
- Złamanie: SiC jest bardziej kruchy niż krzemowy, co ważne jest, aby wziąć pod uwagę podczas przetwarzania płytek i produkcji urządzeń.
Aplikacje 12-calowej płytki SiC
12-calowe płytki SiC są głównie stosowane w wysokowydajnej elektroniki mocy, w tym w MOSFET, diodach i IGBT, umożliwiając efektywną konwersję energii w takich gałęziach przemysłu jak:pojazdy elektryczne,energia odnawialna, orazsystemy energetyczne przemysłoweWysoka przewodność cieplna, szeroka przepustowość i zdolność do wytrzymania wysokich temperatur sprawiają, że SiC jest idealny do zastosowań welektronika samochodowa,Inwertery mocy, orazsystemy energetyczne o dużej mocy. Używanie wurządzenia RF o wysokiej częstotliwościa takżesystemy łączności mikrofalowejJest on również kluczowy dla telekomunikacji, lotnictwa i wojskowych systemów radarowych.
Dodatkowo płytki SiC są stosowane wLED i optoelektronika, służących jako substratyniebieskie i UV diody LEDMateriał ten jest odporny na trudne warunki, dzięki czemu może być stosowany w:czujniki wysokiej temperatury,wyroby medyczne, orazsystemy zasilania satelitarnegoZ jego rosnącą rolą winteligentne sieci,magazynowanie energii, orazdystrybucja energii, SiC pomaga poprawić wydajność, niezawodność i wydajność w wielu zastosowaniach.
Pytania i odpowiedzi na 12-calową płytkę SiC
1.Co to jest 12-calowa płytka SiC?
Odpowiedź: 12-calowa płytka SiC to podłoże z węglanu krzemu (SiC) o średnicy 12 cali, stosowane głównie w przemyśle półprzewodnikowym, zwłaszcza do wysokiej mocy, wysokiej temperatury,i zastosowań wysokiej częstotliwościMateriały SiC są szeroko stosowane w elektronikach mocy, elektronikach motoryzacyjnych i urządzeniach konwersji energii ze względu na ich doskonałe właściwości elektryczne, termiczne i mechaniczne.
2.Jakie są zalety 12-calowej płytki SiC?
OdpowiedźZalety 12-calowej płytki SiC obejmują:
- Stabilność w wysokich temperaturach: SiC może działać w temperaturze do 600°C lub wyższej, zapewniając lepszą wydajność w wysokich temperaturach niż tradycyjne materiały krzemowe.
- Obsługa wysokiej mocy: SiC może wytrzymać wysokie napięcie i prąd, co sprawia, że nadaje się do zastosowań o dużej mocy, takich jak zarządzanie bateriami pojazdów elektrycznych i zasilanie przemysłowe.
- Wysoka przewodność cieplna: SiC ma znacznie wyższą przewodność cieplną w porównaniu z krzemu, co pomaga w lepszym rozpraszaniu ciepła, zwiększając niezawodność i wydajność urządzenia.
