Metoda KY Kyropoulos 90-400 kg Do produkcji szafiru

Metoda KY Kyropoulos 90-400 kg do produkcji szafiru

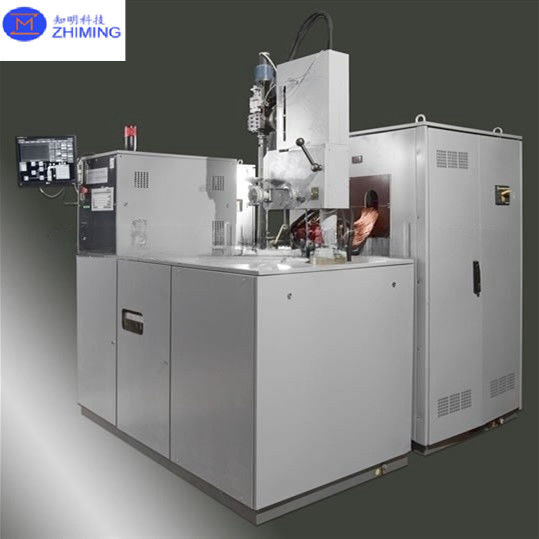

KY Sapphire Crystal Growth furnace's abstrakcja

Ten kryształ szafiru... System został zaprojektowany do produkcji wysokiej jakości kryształów szafiru o wadze 90-400 kg, wykorzystywanych głównie w podłogach LED, ekranach smartfonów i obiektywach kamer smartfonów.Proces jest wysoce zautomatyzowany i obejmuje programowanie adaptacyjne dla optymalnej wydajnościSystem ten wykorzystuje ocieplenie rezystywne w atmosferze próżniowej o ciśnieniu resztkowym 2 × 10−6 Torr. System wymaga powierzchni 10 metrów kwadratowych i działa w zakresie mocy 40-100 kW.Ogród do wzrostu kryształów szafiru  etapy technologiczne obejmują załadunek tyglika, wypompowanie objętości roboczej do 6 × 10−5 Torr, podgrzewanie surowców do 2100°C do stopienia, osadzanie kryształu,i stopniowo zmniejszając moc w kontrolowanym tempieZastosowanie urządzenia do produkcji dużych, wysokiej jakości kryształów szafiru sprawia, że jest ono idealne do różnych zastosowań przemysłowych w optoelektroniki i elektroniki użytkowej.

ZMSH KY Proces wzrostu pieca kryształowego szafiru

Przygotowanie surowca:
Wykorzystuje się wysokiej czystości alumina (Al2O3), z dodatkowymi dodatkami, takimi jak lit lub sód.

Ładowanie kriżuli:
Surowce umieszcza się w tyglu wykonanym z materiału odpornego na wysokie temperatury.

Ogrzewanie:
Grzejnik podgrzewa się do temperatury około 2050°C, rozpuszczając tlenek glinu w ciecz.

Sianie:
W roztopiony alumina jest wprowadzany kryształ nasienia szafiru, aby poprowadzić wzrost kryształu.

Rozwój kryształowy:
Roztopiona alumina powoli schładza się, co pozwala wyrosnąć z nasion kryształowi szafiru.

Chłodzenie:
System stopniowo chłodzi się, aby utwardzyć kryształ, z kontrolowanymi szybkościami chłodzenia, aby zapobiec wadom.

Usunięcie kryształu:
Krystal szafiru jest wydobywany i przetwarzany.

Leczenie po wzroście:
Kryształ jest polerowany i testowany pod kątem jakości, aby spełniać standardy zastosowania.

ZMSH KY Sapphire Crystal Growth's data sheet ((częściowo)

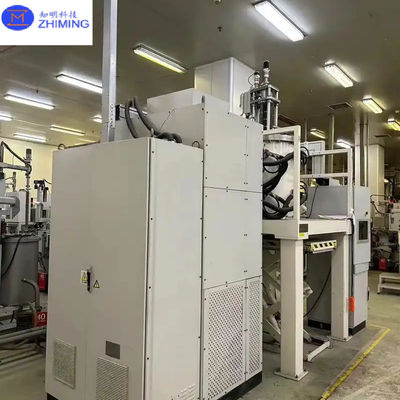

ZMSH KY Sapphire Crystal Growth furnace w fabryce klienta

Jakość krystalicznego wzrostu pieca do krystalicznego wzrostu ZMSH KY Sapphire

Piekarnik do rozwoju kryształów szafiru ZMSH KY został zaprojektowany w celu optymalizacji jakości kryształów szafiru poprzez precyzyjną kontrolę procesu, zaawansowaną konstrukcję pola termicznego i wybór materiału o wysokiej czystości.Najważniejsze zalety kryształów szafiru wytwarzanych w tym piecu to następujące:

Wysoka czystość kryształowa

• Piekarnik ZMSH zapewnia minimalne zanieczyszczenie, wykorzystując surowce o wysokiej czystości i zoptymalizowaną atmosferę próżniową/inertną.
• Zaawansowane materiały do grzejników (takie jak wolfram lub iridium o wysokiej czystości) pomagają zmniejszyć wchłanianie zanieczyszczeń podczas procesu wzrostu.

Doskonała jakość optyczna

• Wyhodowane kryształy szafiru wykazują wysoką przepuszczalność optyczną, zwłaszcza w spektrum ultrafioletowym (UV) i podczerwonym (IR), co czyni je idealnymi do zastosowań optycznych.
• Jednolita struktura kryształowa minimalizuje rozpraszanie i absorpcję światła, zapewniając lepszą wydajność w zastosowaniach LED, lasera i okien optycznych.

Niska gęstość zwichnięć

• Zoptymalizowana regulacja gradientu cieplnego w piecu ZMSH KY zmniejsza naprężenie cieplne, co powoduje niską gęstość wychylenia i mniejszą liczbę wad wewnętrznych.
• Jest to kluczowe dla zastosowań o wysokiej wydajności, takich jak substraty półprzewodnikowe i zaawansowane komponenty optyczne.

Duże i jednolite rozmiary kryształu

• Piekarnik umożliwia produkcję wielkowymiarowych kul szafirowych, co pozwala na wydajne cięcie płytek i minimalne marnotrawstwo materiału.
• Jednorodność osiowa i radialna wyhodowanych kryształów zapewnia spójne właściwości w całej kuli.

Wyższa wytrzymałość mechaniczna

• Kryształy szafiru charakteryzują się wysoką twardością i doskonałą stabilnością mechaniczną, co czyni je wysoce odpornymi na zadrapania i uszkodzenia mechaniczne.
• Właściwości te są niezbędne w wymagających zastosowaniach, takich jak ekrany smartfonów, okładki zegarków i optyka lotnicza.

Stabilny i powtarzalny proces wzrostu

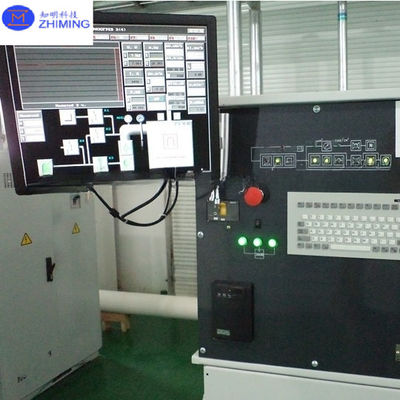

• Zaawansowany system sterowania w piecu ZMSH KY umożliwia precyzyjną regulację temperatury i szybkości wzrostu, zapewniając powtarzalność i stałą jakość kryształu.
• Funkcje automatyzacji zmniejszają błędy ludzkie, co prowadzi do wysokiej wydajności produkcji i mniejszej liczby wadliwych kryształów.

Optymalizowana kontrola stresu w celu zminimalizowania pęknięć

• Piekarnik Sapphire Crystal Growth jest zaprojektowany w celu optymalizacji rozkładu naprężenia cieplnego, zmniejszając prawdopodobieństwo pęknięć lub deformacji strukturalnych w końcowym krysztale.
• Zwiększa to wydajność przetwarzania operacji cięcia i polerowania płytek w dół.

Pytania i odpowiedzi

Jakie są główne zalety kryształów szafiru uprawianych w piecu ZMSH KY?

✅ Wysoka czystość z minimalnymi zanieczyszczeniami
✅ Doskonała przejrzystość optyczna w zakresie UV, widzialnym i IR
✅ Niska gęstość zwichnięć dla zastosowań półprzewodnikowych
✅ Duże i jednolite rozmiary kryształu
✅ Wysoka wytrzymałość mechaniczna i odporność na zadrapania
✅ Optymalizowana kontrola stresu w celu zmniejszenia szczelin

Jakie środki kontroli jakości są stosowane podczas procesu wzrostu kryształu?
