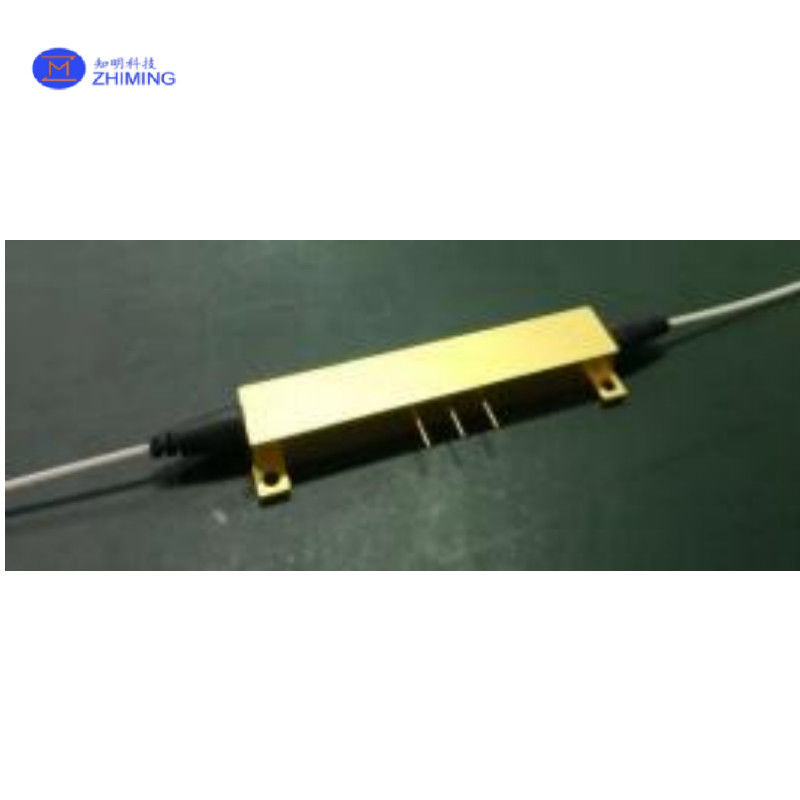

Niobat litu (LiNbO3) Modulator kierunku fali Y / Niski Vπ 3,5 V / Wysoki PER 25dB / Kompatybilny z FOG, FOCT, Komunikacją kwantową
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | C302/K202/K302/S202 |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Strata wtrąceniowa: | ≤ 4,0 dB | Współczynnik podziału: | 50 ± 3% |
|---|---|---|---|
| Polaryzacja świnki: | ≤ -28 dB | Zmienność strat wtrąceniowych: | ≤ 0,5dB |
| Zmiana współczynnika podziału: | ≤ 5% | Napięcie półfalowe: | ≤3,5 V / ≤4,5 V. |
| Podkreślić: | Modulator niobatu litu,Modulator Niobatu Litowego Modulator |
||
opis produktu
Wprowadzenie produktu
Modulator wielofunkcyjny zintegrowanego urządzenia optycznego, który łączy w sobie różne funkcje, takie jak inicjowanie polaryzacji, prowadzenie fal, podział wiązki, łączenie wiązki,i modulacji fazy.
Jest podstawowym komponentem optoelektronicznym w interferometrycznych systemach czujników światłowodowych, takich jak żyroskopy światłowodowe i transformatory prądu światłowodowego.
Modulator przewodnika fal Y wykorzystuje proces wymiany protonów do wytwarzania przewodników fal optycznych o niskiej stratze z wysokim współczynnikiem polaryzacji na płytkach niobatowych litu.Metalowa cienka folia jest osadzona na górze przewodnika fal w celu utworzenia struktury elektrody modulacyjnej.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
Zasada działania
Rozdzielanie i łączenie światła
Przewodnik optyczny w kształcie litery Y dzieli światło wchodzące na dwie ścieżki.
Zmiana fazy napędowa
Elektrody umieszczone w pobliżu przewodnika fali nakładają napięcie, które nieznacznie zmienia wskaźnik załamania kryształu LiNbO3, tworząc różnicę fazową między dwoma ścieżkami światła.
Wydajność oparta na zakłóceniach
Kiedy światło rekombinuje się, różnica fazowa określa, czy światło wyjściowe jest jaśniejsze, czy ciemniejsze.Vπ) może całkowicie przełączyć światło z "włączonego" na "wyłączonego". "
Stabilność polaryzacji
Zintegrowane z włókienami utrzymującymi polaryzację, aby zapewnić przepływ światła w stanie stałej polaryzacji, kluczowy dla dokładnych pomiarów.
Odporność na temperaturę
Stabilność LiNbO3® umożliwia stałą wydajność nawet w ekstremalnych temperaturach (-45°C do +85°C).
Wnioski
Gyroskopy światłowodowe (FOG)
Służy jako główny składnik w systemach nawigacji bezwładnościowej, umożliwiając wykrywanie prędkości kątowej poniżej miliardów poprzez precyzyjną modulację fazy.
Idealne dla pojazdów lotniczych i autonomicznych, o niskim zużyciu energii, spełniających rygorystyczne ograniczenia energetyczne w satelitach i dronach.
Wykrywanie prądu w inteligentnej sieci
umożliwienie biernego pomiaru wysokiego napięcia w transformatorach prądu światłowodowego (FOCT), odpornych na zakłócenia pola elektrycznego powyżej 100 kV do monitorowania sieci w czasie rzeczywistym i wykrywania usterek,zgodne z normą IEC 60044-8.
Komunikacja kwantowa i czujniki
Wspieranie modulacji stanu fotonu w częstotliwości GHz w systemach dystrybucji klucza kwantowego (QKD), zgodnych z środowiskami kryogenicznymi (-196°C) dla nadprzewodzących detektorów pojedynczych fotonów.
Szybka komunikacja optyczna
Zapewnienie szerokości pasma DC-40 GHz dla linii 5G fal milimetrowych i łączy fotonicznych mikrofalowych, w połączeniu z małą stratą (< 0,5 dB) polaryzacją pola w małym trybieBer (MFD ≈ 5,3 μm).
Specyfikacje techniczne
Możemy zaoferować następujące standardowe modele modulatorów wiodących fal w postaci Y:
| Produkcja | Długość fali | Średnica włókna wejściowego [μm] | Średnica włókna wyjściowego [μm] | Rodzaj włókna | Model pakietu | ||
|
Kod |
[nm] | Odzież | Powierzchnia | Odzież | Powierzchnia | Nie, nie, nie. | |
| Y1301 | 1310 | 80 | 165 | 80 | 165 | Polaryzacja pola w małym trybie - utrzymanie | C302 |
| Y1303 | 1310 | 125 | 250 | 80 | 165 | Polaryzacja pola w małym trybie - utrzymanie | K302 |
| S1301 | 1310 | 80 | 165 | 80 | 165 | Polaryzacja pola w małym trybie - utrzymanie | S202 |
| S1302 | 1310 | 80 | 165 | 80 | 165 | Polaryzacja pola w małym trybie - utrzymanie | K202 |
| Y1501 | 1550 | 80 | 165 | 80 | 165 | Polaryzacja pola w małym trybie - utrzymanie | C302 |
| Kategoria | Parametry | Typowa wartość | ||
| Y13XX | S13XX | Y15XX | ||
|
Optyczne (temperatura pomieszczenia) |
Długość fali roboczej | 1310 nm | 1310 nm | 1550 nm |
| Utrata wstawienia | ≤ 4,0 dB | |||
| Wskaźnik podziału | 50 ± 3% | |||
| Polaryzacja przesłuchań krzyżowych (włókno z ogona świń) | ≤ -28 dB | |||
| Optyczne (pełny zakres temperatury) | Zmiana straty wstawienia | ≤ 0,5 dB | ||
| Zmiana współczynnika podziału | ≤ 5% | |||
| Polaryzacja przesłuchań krzyżowych (włókno z ogona świń) | ≤ -25 dB | |||
| Elektryczne | Napięcie półfalne (Vπ) | ≤ 3,5 V | ≤ 4,5 V | ≤ 4,5 V |
| Przepustowość | ≥ 100 MHz | |||
| Modulacja resztkowej intensywności | ≤ 4‰ | |||
| inne | Temperatura pracy | -45°C do +70°C | ||
| Temperatura przechowywania | -55°C do +85°C | |||
| Metoda wyrównania | Operacja na szybkiej osi | |||
| Długość włókna | ≥1,5 m | |||
| Element testowy | Warunki badania |
| Przechowywanie w wysokiej temperaturze | +85°C, ≥ 48 godzin |
| Przechowywanie w niskiej temperaturze | -55°C, ≥ 48 godzin |
| Cykl temperatury | -55°C do +85°C, ≥10 cykli |

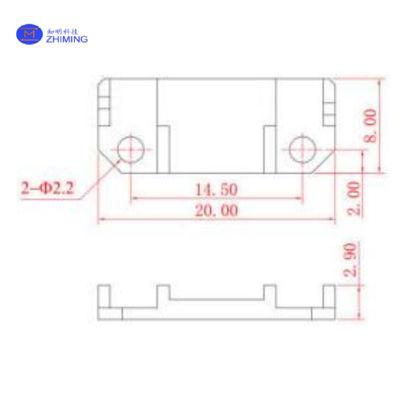

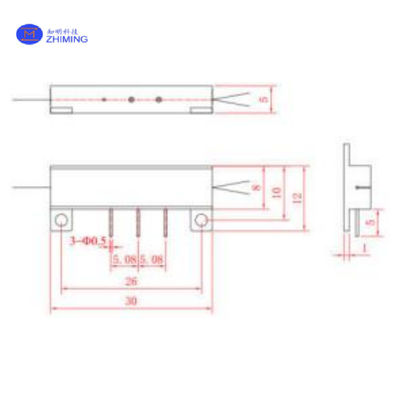

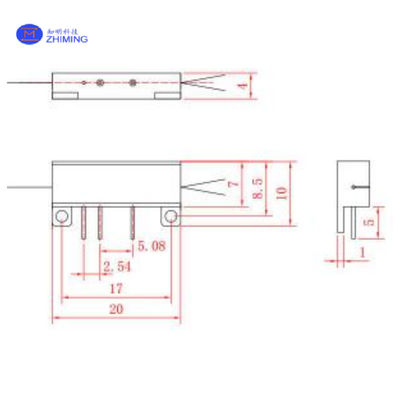

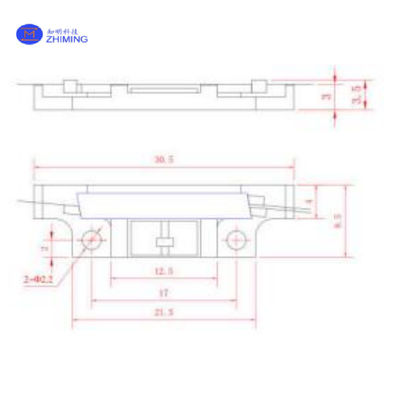

Rysunki mechaniczne
