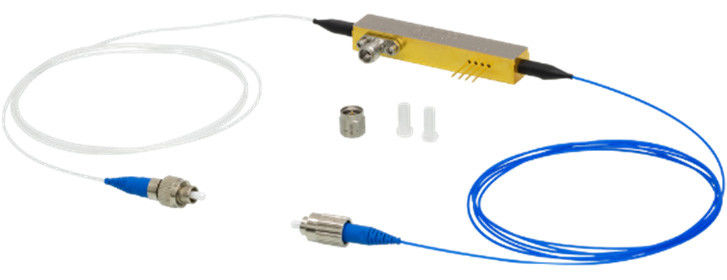

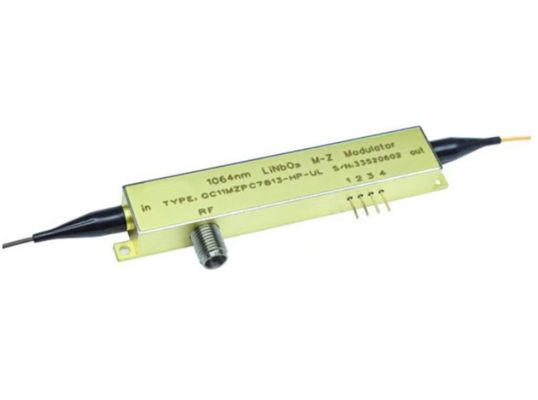

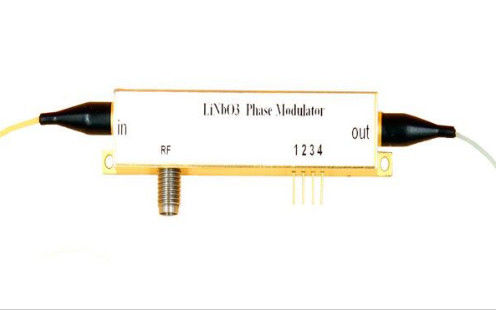

Modulator fazy niobatowego litu wielopasmowy o częstotliwości 40 GHz
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | Modulator fazy niobatowego litu wielopasmowy o częstotliwości 40 GHz |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Cena: | undetermined |
| Szczegóły pakowania: | spieniony plastik + karton |
| Czas dostawy: | 2-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000szt./tydzień |
|
Szczegóły informacji |
|||
| Optyczne straty zwrotne: | 40dB | Optyczna moc wejściowa (tryb nadzwyczajny): | 100 mW |
|---|---|---|---|
| Optyczna moc wejściowa (tryb zwyczajny): | 10MWB | Przepustowość E/O (-3 dB): | 35 GHz |
| Zakres częstotliwości roboczej: | DC do 1 MHz ((typowe) | Orientacja kryształów: | Odcinek w formacie Z |
| Podkreślić: | Modulator fazowy niobatu litowego 40 GHz,Wielopasmowy modulator fazowy niobatu litu |
||
opis produktu
Modulator fazy niobatowego litu wielopasmowy o częstotliwości 40 GHz
Abstrakt
Wielopasmowy modulator fazowy niobatu litu 40 GHz (LiNbO3) to wysokowydajne urządzenie elektrooptyczne przeznaczone do szybkiej komunikacji optycznej, optyki kwantowej, fotoniki mikrofalowej,i zaawansowane przetwarzanie sygnału optycznegoUmożliwia precyzyjną kontrolę fazy sygnału optycznego poprzez zastosowanie zewnętrznego sygnału RF (frekwencji radiowej), co czyni go kluczowym elementem nowoczesnych systemów fotonicznych.
Wykorzystując doskonałe właściwości elektrooptyczne niobatu litu, ten modulator fazowy obsługuje działanie wielopasmowe,umożliwiające skuteczną modulację w szerokim zakresie fal optycznych i częstotliwości RFJego zdolność do działania na częstotliwościach do 40 GHz sprawia, że jest idealny do zastosowań wymagających ultraszpornej modulacji sygnału i niskiego zakłócenia sygnału.
Zasada działania
Modulator fazowy niobatu litu 40 GHz działa na podstawie efektu Pockella, który opisuje zmianę wskaźnika załamania materiału w odpowiedzi na działanie pola elektrycznego zewnętrznego.Zintegrowanie elektrody mikrofalowej z przewodnikiem fal niobatu litu, urządzenie skutecznie moduluje fazę przekazywanego sygnału optycznego.
Światło wejściowe:Sygnał laserowy fal ciągłych (CW) jest wstrzykiwany do optycznego przewodnika fal modulatora.
Zastosowanie sygnału RF:Sygnał RF o wysokiej częstotliwości (do 40 GHz) jest stosowany do elektrod modulatorów, indukując szybką zmianę wskaźnika załamania przewodnika fal niobatowego litu.
Modulacja fazy:Fala optyczna doświadcza przesunięcia fazowego proporcjonalnego do zastosowanego napięcia RF, umożliwiając precyzyjną modulację fazy sygnału optycznego.
Sygnał wyjściowy:Sygnał optyczny modulowany fazą wychodzi z urządzenia, niosąc zakodowane informacje, które mogą być wykorzystywane do komunikacji dużych prędkości i zaawansowanych zastosowań optycznych.
Kluczowe cechy
Modulator fazowy litowego niobatu wielopasmowego 40 GHz posiada kilka zaawansowanych funkcji, w tym:
Wysoka przepustowość: obsługuje modulację do 40 GHz, nadającą się do szybkiej komunikacji optycznej.
Kompatybilność wielopasmowa: działa skutecznie w wielu pasmach optycznych, w tym w pasmach C (1530-1565 nm) i L (1565-1625 nm).
Niska strata wstawienia: zapewnia wysoką wydajność transmisji optycznej przy minimalnym tłumieniu sygnału.
Wysoka liniowość i niskie zniekształcenie: zapewnia minimalną degradację sygnału,co czyni go idealnym dla zaawansowanych formatów modulacji, takich jak QPSK (Quadrature Phase Shift Keying) i QAM (Quadrature Amplitude Modulation).
Stabilna i niezawodna wydajność: niobat litu znany jest ze swojej doskonałej stabilności termicznej i mechanicznej, zapewniającej niezawodną pracę w różnych warunkach środowiskowych.
Kompaktna i lekka konstrukcja: umożliwia łatwą integrację z systemami łączności optycznej i fotonicznych.
Wnioski
Komunikacja optyczna
Używane w spójnych systemach łączności optycznej do szybkiej transmisji danych w 400G, 800G i dalej.
Obsługuje zaawansowane schematy modulacji, takie jak PM-QPSK (polaryzacja wielokrotnego kwadratury klawiszowania fazy) i QAM (modulacja amplitudy kwadratury) w celu maksymalizacji wydajności widmowej.
Kluczowy komponent w nadajnikach optycznych dla systemów DVDM (Densed Wavelength Division Multiplexing).
Optyka kwantowa i komunikacja kwantowa
Istotne do generowania i manipulowania stanami kwantowymi światła w systemach dystrybucji kwantowych kluczy (QKD).
Używane w przetwarzaniu informacji kwantowych do precyzyjnej kontroli fazy optycznej.
Wspiera wytwarzanie fotonów i eksperymenty kwantowe.
Fotonika mikrofalowa i przetwarzanie sygnałów RF
Umożliwia systemy RF-over-fiber (RFoF), w których sygnały o wysokiej częstotliwości są transportowane przez włókna optyczne z minimalną stratą.
Używane w antenach optycznych do formowania wiązki w systemach łączności satelitarnej i radarów.
Ułatwia konwersję sygnału w górę i w dół w mikrofalowych łączach fotonicznych.
Sensoryzacja optyczna i metrologia
Zastosowane w żyroskopach światłowodowych (FOG) do dokładnych pomiarów obrotowych.
Używane w interferometrii optycznej o wysokiej rozdzielczości do zastosowań metrologicznych i spektroskopijnych.
Zwiększa rozproszone wykrywanie światłowodowe w celu monitorowania stanu struktury i wykrywania środowiska.
Specyfikacje techniczne
| LNP6118 | ||||
| Optyczne Specyfikacje | Min. | Typowe | Maksymalnie | |
| Działanie Długość fali | 1260 nm | / | 1625 nm | |
| Wprowadzenie Strata ((1310 nm) | / | 5.0 dB | 5.5 dB | |
| Wprowadzenie Utrata 1550 nm) | / | 4.0 dB | 4.5 dB | |
| Optyczne Powrót Strata | 40 dB | / | / | |
| Optyczne Wpływ Władza (Nadzwyczajny Tryb) | / | / | 100 mW | |
| Optyczne Wpływ Władza (Zwykłe tryb) | / | / | 10 mWb | |
| RF Elektryczne Specyfikacje | Min. | Typowe | Maksymalnie | |
| E/O Przepustowość (-3 dB) | / | 35 GHz | / | |
| Działanie Częstotliwość Zakres | D.C. do 40 GHz (minimum) | |||
| RF Vπ(@10 GHz) | / | 7.0V | / | |
| RF Vπ(@30 GHz) | / | 8.5V | 9.5V | |
| S11 ((DC) do 25 GHz) | / | -12 dB | -10 dB | |
| S11(25 do 40 GHz) | / | -8 dB | -6 dB | |
| RF Port Wpływ Władza | / | / | 24 dBm | |
| Niska częstotliwość Modulator Specyfikacje | Min. | Typowe | Maksymalnie | |
| Działanie Częstotliwość Zakres | DC do 1 MHz ((typowe) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| Działanie Temperatura | 0°C | / | 70C | |
| Przechowywanie Temperatura | -40°C | / | 85C | |
| Wyroby mechaniczne Specyfikacje | ||||
| Kryształ Orientacja | Z-Cut | |||
| RF Złącze | Kobieta 1,85 mm ((V) | |||
| Włókna Rodzaj | Input:PANDA Utrzymanie polaryzacji Wyjście:SMF-28 Single Mode |
|||
| Włókna Złącza | 20,0 mm Wąski klucz FC/PC | |||
| Włókna Ołów Długość | 1.5m (typu) | |||
| Włókna Szafki | 0900 μm Rura luźna | |||
| tSMF-28 jest zastrzeżonym znakiem towarowym firmy Corning Incorporated. | ||||
Rysunki mechaniczne
