Sapphire Wafer 2-calowy 4-calowy jednostronny podwójny stronny polski 350um grubość kryształowa orientacja C-plan
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | ZMSH |
Numer modelu: | Szafirowy Opłatek |
Zapłata:
Minimalne zamówienie: | 25 |
---|---|
Czas dostawy: | 4-6 tygodni |
Zasady płatności: | T/T |
Szczegóły informacji |
|||
Materiał: | Monokrystaliczny Al2O3 | Średnica: | 50,80 mm |
---|---|---|---|
Gęstość: | 430um | Orientacja kryształów: | Płaszczyzna C |
Powierzchnia: | DSP | Osnowa: | ≤ 10um |
Podkreślić: | Dwukrotnie lakierowana płytka safirowa,2 cala Sapphire wafer,4-calowa płytka safirowa |
opis produktu
Sapphire wafer 2cm 4cm Jednostronna podwójna lakierka
Abstrakt
Nasz Sapphire Wafer, wykonany z990,999% czystego monokrystału Al2O3Zastosowaniezaawansowana metoda Kyropoulosa (KY)Znany z doskonałej przejrzystości optycznej, wyjątkowej wytrzymałości mechanicznej i doskonałej stabilności termicznej,Ten szafirowy materiał jest idealny dowysokowydajne diody LED, diody laserowe i inne urządzenia elektroniczne i fotoniczneDzięki precyzyjnej kontroli grubości i doskonałej jakości powierzchni, nasza płytka szafirowa zapewnia wysoką niezawodność i wydajność w wymagających zastosowaniach,co czyni go najlepszym wyborem dla najnowocześniejszych rozwiązań technologicznych.
Wprowadzenie do firmy
Nasza firma, ZMSH, jest wiodącym graczem w branży półprzewodników od lat.ponad dziesięć latSpecjalizujemy się w dostarczaniu niestandardowych rozwiązań do płytek szafirowych.oferowanie zarówno dostosowanych projektów, jak i usług OEM w celu zaspokojenia różnych potrzeb klientówW ZMSH jesteśmy zobowiązani do dostarczania produktów, które wyróżniają się zarówno w cenie, jak i jakości, zapewniając zadowolenie klientów na każdym etapie.Zapraszamy do skontaktowania się z nami w celu uzyskania dalszych informacji lub omówienia konkretnych wymagań.
Parametry techniczne płytki safirowej
Właściwości | Cel | Tolerancja | |||||||||||||||||||||
Średnica | 500,8 mm | ± 0,05 mm | |||||||||||||||||||||
Gęstość | 1000 μm | ± 15 μm | |||||||||||||||||||||
Orientacja powierzchni płaszczyzny A | Z osi C doM0,2° | ± 0,03° | |||||||||||||||||||||
Długość płaska pierwotna | 16 mm | ±1 mm | |||||||||||||||||||||
Główna orientacja płaska | C-poziom | ±0,1° | |||||||||||||||||||||
Strona tylna Grubość | < 0,3 nm | ||||||||||||||||||||||
Strona przednia Grubość | ≤ 0,3 nm dla DSP lub 1,0 ± 0,2 μm dla SSP | ||||||||||||||||||||||
Krawędź płytki | Typ R | ||||||||||||||||||||||
Całkowita zmiana grubości, TTV | ≤ 10 μm ((LTV≤5 μm,5*5) | ||||||||||||||||||||||
Warp. | ≤ 10 μm | ||||||||||||||||||||||
Pochyl się | -8 μm ≤ BOW ≤ 0 | ||||||||||||||||||||||
Znak lasera | N/A |
Wykorzystanie płytek szafirowych
Wafle szafirowe, wykonane z jednokrystalicznego tlenku aluminium (Al2O3), są integralną częścią różnych zastosowań o wysokiej wydajności ze względu na ich wyjątkowe właściwości.Ich wyjątkowe cechy obejmują niezwykłą twardość, przejrzystość optyczna w szerokim spektrum (od ultrafioletu do podczerwieni), wysoka przewodność cieplna i doskonała izolacja elektryczna.
Główne zastosowania płytek szafirowych:
- Substraty półprzewodników:
Technologia silikonu na szafirze (SOS):Płytki szafirowe służą jako podłoże dla układów zintegrowanych silikonu na szafiru, oferując korzyści takie jak stabilność w wysokich temperaturach i odporność na promieniowanie.
Produkcja urządzeń z azotanu galiu (GaN):Stanowią one podstawę dla urządzeń opartych na GaN, w tym niebieskich i ultrafioletowych diod LED, wykorzystujących izolacyjne właściwości szafiru i przewodność cieplną.
- Komponenty optyczne:
Okna i soczewki:Jasność i trwałość optyczna szafiru sprawiają, że idealnie nadaje się do użytku w oknach i soczewkach w wymagających warunkach, takich jak komory wysokiego ciśnienia i systemy optyczne podczerwone.
Komponenty laserowe:Wykorzystywany w niektórych systemach laserowych, szafir przyczynia się do efektywnego nadawania lasera i jakości wiązki.
- Mikroelektromechaniczne systemy (MEMS):
Komponenty strukturalne:Wytrzymałość mechaniczna płytek szafirowych wspiera urządzenia MEMS, w tym akcelerometry i żyroskopy, zwiększając ich wydajność i niezawodność.
- Aplikacje optoelektroniczne:
Platformy fotoniczne:Substraty szafiru są wykorzystywane w urządzeniach fotonicznych, korzystając z ich niskiej straty optycznej i kompatybilności z różnymi nośnikami wzrostu laserowego.
- Przejrzysty pancerz:
Okna ochronne:Ze względu na swoją twardość i właściwości optyczne, szafir jest stosowany w przezroczystej zbroi, zapewniając ochronę przy zachowaniu jasności optycznej.
Wszechstronność płytek szafirowych w tych zastosowaniach podkreśla ich znaczenie w rozwoju technologii, która wymaga trwałości, przejrzystości i wysokiej wydajności.

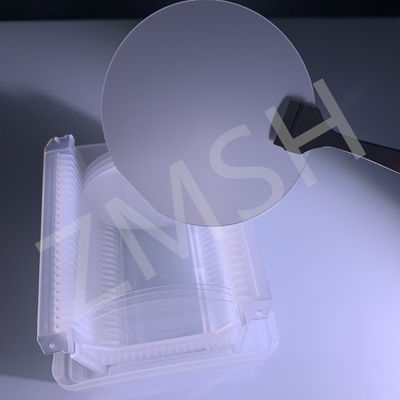

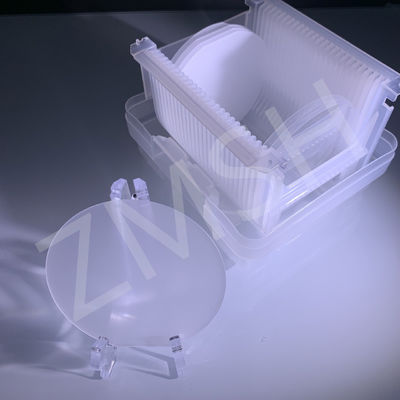

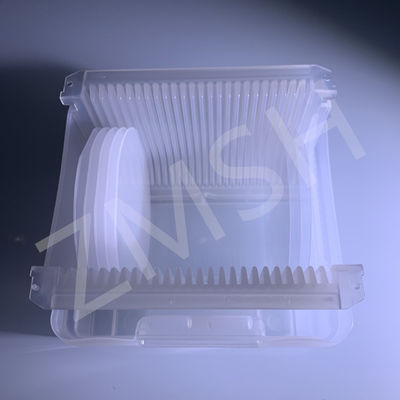

Wyświetlacz produktu - ZMSH
- Dwucalowa płytka z safirem.
- 4 calilakier boczny spłytka apfiry
WłókienniczeFAQ
P:Jak zrobić safir?
A:Płytki szafirowe wytwarzane są poprzez pocięcie wysokiej czystości kryształów szafirowych na cienkie dyski.
- Orientacja:Precyzyjnie wyrównując kryształ na maszynie do cięcia.
- Cięcie:Rozcinam kryształ na cienkie płytki.
- Szlifowanie:Usunięcie uszkodzeń po nacięciu i poprawa płaskości.
- Wyróżnienie:Krawędzie z przyrządem, aby zwiększyć wytrzymałość mechaniczną.
- Polerowanie:Osiągnięcie gładkiej, precyzyjnej powierzchni.
- Czyszczenie:Wyeliminowanie zanieczyszczeń powierzchni.
- Kontrola jakości:Zapewnienie, że płytki spełniają określone normy.
P: Jak wyciąć płytkę z szafiru?
A: Cięcie płytek szafiru wymaga specjalistycznych technik ze względu na twardość i kruchość szafiru.
- Wykrywanie i odcinanie laserowe:Ultrafioletowe lasery tworzą precyzyjne linie pisarskie, które następnie są rozdzielane mechanicznie, minimalizując szczątki i zachowując integralność urządzenia.
- Części i akcesoria:Ostrza z diamentem przepięły płytkę, choć może to spowodować rozdrobnienie i może wymagać dodatkowego polerowania.
P: Jakiego rozmiaru są płytki szafirowe?
A: Obleczki z szafiru są dostępne w różnych średnicach, zwykle od 2 cali (50,8 mm) do 12 cali (300 mm). Standardowe rozmiary obejmują 2 cali, 4 cali, 6 cali, 8 cali i 12 cali.Większe średnice, takie jak 8-calowe i 12-calowe płytki, są coraz częściej wykorzystywane w celu zwiększenia wydajności i obniżenia kosztów w produkcji półprzewodników.
