Wysokiej precyzji GaAs światłowodowy czujnik temperatury Transformator Hotspot Monitoring EMI odporny
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
|
Szczegóły informacji |
|||
| Zakres temperatury: | -40 ° C ~ 260 ° C. | Minimalny promień gięcia: | 10 mm do krótkoterminowego użycia, 17,5 mm do długoterminowego użycia |
|---|---|---|---|
| Średnica włókna: | 30,0 mm | Zakłócenia elektromagnetyczne: | Całkowicie odporne |
| Podkreślić: | Wysokiej precyzji czujnik temperatury włókna optycznego,Czujnik temperatury światłowodowej odporny na EMI |
||
opis produktu
Wprowadzenie produktu

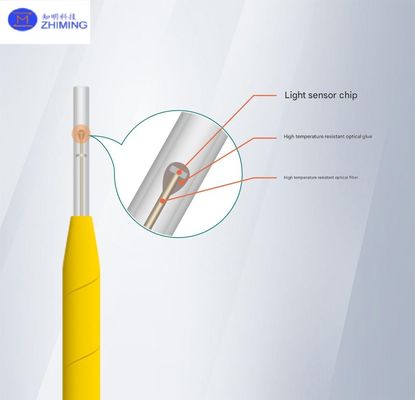

Włóknooptyczne czujniki temperatury galliowego arsenidu to czujniki temperatury wykonane z wykorzystaniem arsenidu galliowego jako materiału wrażliwego na temperaturę.Wykorzystując właściwości materiału półprzewodnikowego arsenku galium, w przypadku gdy zmiany w szerokości pasma optycznego prowadzą do zależnego od temperatury przesunięcia krawędzi pochłaniania światła,te czujniki wykorzystują światło jako medium i włókna szklane kwarcowe jako medium przesyłoweKryształ arsenku galium jest zakapsułany w szkło kwarcowe, tworząc czujnik.
Czujnik posiada bezprzewodnikową strukturę, dzięki czemu jest całkowicie odporny na zakłócenia elektromagnetyczne.Czujniki te nadają się do zastosowań wymagających wysokiej niezawodności i odporności na zakłócenia, takich jak środowiska obejmujące RFI, EMI, NMR, RF, mikrofalówki, urządzenia ultrawysokiego napięcia i ciekłe żrące.
Zasada działania
Wykorzystywany do monitorowania temperatury wewnętrznej punktu gorącego transformatorów zanurzonych w oleju.z wewnętrznym, przerywanie perforowanym, wewnętrznym rurą obudowy z PTFE,, umożliwiając płyn do przenikania do osłony po zanurzeniu. Ma doskonałą odporność na rozciąganie i wibracje.o pojemności nieprzekraczającej 10 W.
Specyfikacje
| Parametry | Specyfikacja |
|---|---|
| Zakres temperatury | -40°C ~ 260°C |
| Czas reakcji | < 0,25 s |
| Rodzaj złącza światłowodowego | ST |
| Minimalny promień gięcia | 10 mm dla krótkoterminowego użytku, 17,5 mm dla długoterminowego użytku |
| Wymogi dotyczące długości | Długość włókna do 500 metrów bez wpływu na wydajność pomiaru temperatury |
| Średnica włókna | 30,0 mm |
| Rodzaj sondy | 1.2mm PTFE nagie głowice sondy |
| Materiał obudowy | PTFE spiralna rurka + PTFE perforated sleeve |
| Odporność chemiczna | Odporne na korozję, nadające się do długotrwałego stosowania w oleju transformatora, olejku naftowym i olejkach izolacyjnych |
| Interferencje elektromagnetyczne | Całkowicie odporny. |
| Wzmocnienie włókien | > 55N |
| Wydajność izolacji olejowej | Spełnia wymagania dotyczące odporności na impuls błyskawiczny (ASTM D3426) i napięcie przemiennego (ASTM D149) |
| Kompatybilność oleju | spełnia wymagania normy ASTM D3455-2011: - Kolor (ASTM D1500 i SH/T0168) - Zawartość wody (GB/T7595-2017) - napięcie powierzchniowe (GB/T6541-1986) - napięcie awaryjne (GB/T507-2002) - współczynnik rozpraszania dielektrycznego (GB/T5654-2007) - Numer kwasu (GB/T264-1983) - Stabilność barwy (SH/T0168-1992) - Zawartość wody w mikroelementach (GB/T7600-2014) |
Wnioski
Transformatory zanurzone w oleju
Monitorowanie w czasie rzeczywistym temperatury hotspotów wewnątrz transformatorów.
Odpowiednie do stosowania w środowiskach wysokonapięciowych i zanurzonych w oleju.
Środowiska zakłócane elektromagnetycznie
Idealne dla obszarów o silnej interferencji RFI, EMI, NMR, RF lub mikrofalowej.
Jest odporny na zakłócenia elektromagnetyczne ze względu na swoją strukturę wolną od przewodników.
Procesy suszenia próżniowego
Zaprojektowane do dokładnych pomiarów temperatury w warunkach próżni.
Płyny żrące
Odporny na korozję chemiczną, umożliwiający długotrwałe stosowanie w naftzie, olejkach izolacyjnych i innych żrących płynów.
Scenariusze pomiarów o wysokiej precyzji
Szybki czas reakcji i wysoka dokładność sprawiają, że jest odpowiedni do zastosowań wymagających niezawodnych i powtarzalnych pomiarów temperatury.
Urządzenia ultrawysokiego napięcia
Odpowiedni do monitorowania temperatury w systemach ultrawysokiego napięcia ze względu na wysoką wydajność izolacyjną.
Zastosowania przemysłowe i badawcze
Używane w badaniach naukowych i procesach przemysłowych, w których niezbędne jest nieinwazyjne, dokładne monitorowanie temperatury.
Krytyczne środowiska
Stosowany w środowiskach wymagających odporności na ekstremalne warunki, takie jak wysokie temperatury, wibracje i narażenie na działanie chemiczne.

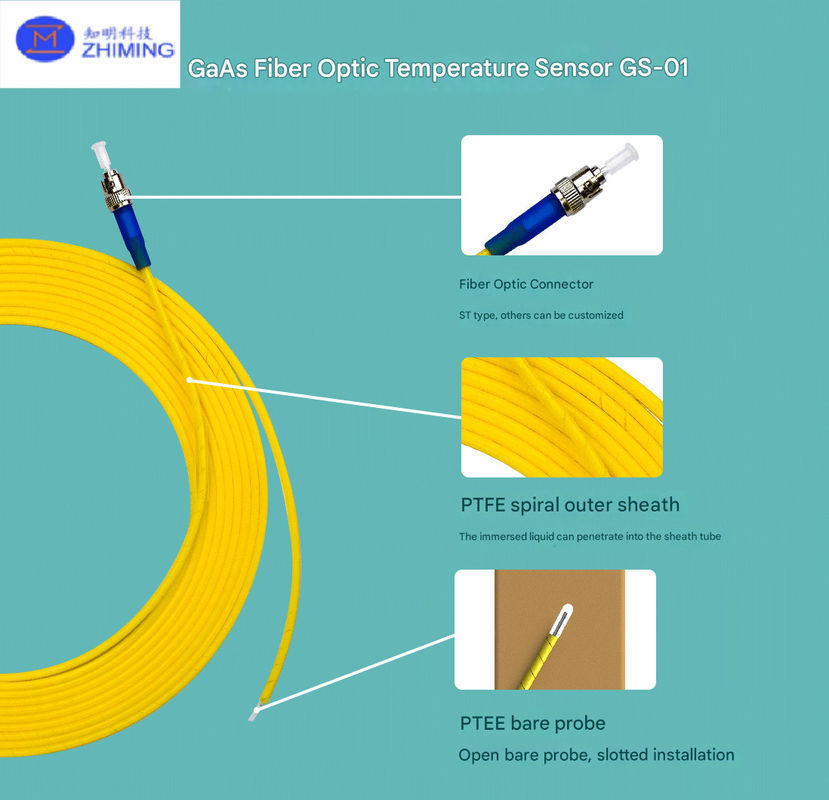

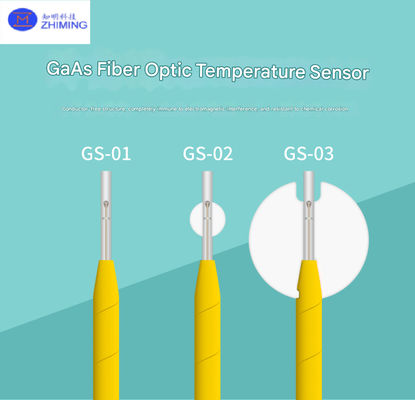

Struktury fizyczne
Pytania i odpowiedzi
P1: Jaki jest zakres temperatury roboczej czujnika?
A1:Czujnik działa w zakresie temperatur od -40°C do 260°C.
P2: Czy czujnik może być stosowany w środowiskach zanurzonych w oleju?
A2:Tak, jest specjalnie zaprojektowany do środowisk zanurzonych w oleju, w tym do stosowania w transformatorach i olejkach izolacyjnych.
P3: Czy czujnik jest odporny na korozję chemiczną?
A3:Tak, czujnik jest wysoce odporny na korozję chemiczną, co sprawia, że nadaje się do długotrwałego użytku w naftzie, oleju transformatora i innych żrących płynów.
P4: Do jakich zastosowań nadaje się czujnik?
A4:Jest odpowiedni do precyzyjnego monitorowania temperatury w transformatorach, procesach suszenia próżniowego, sprzęcie wysokonapięciowym,i środowiska o silnej interferencji elektromagnetycznej lub narażeniu chemicznym.
