Automatyczna precyzyjna maszyna do cięcia płytek całkowicie automatyczne cięcie precyzyjne
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Czas dostawy: | 6-8 miesięcy |
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Rozmiar roboczy: | Φ8 °, φ12 ° | Rozmiar narzędzia: | 2"-3" |
|---|---|---|---|
| Stół czyszczący: | 100-300 obr./min | Wrzeciono główne: | Podwójny 1,2/1,8/2,4/3,0 kW, maks. 60000 obr/min |
| Napięcie robocze: | 3-fazowe 380V 50Hz | Informacje o sprzęcie: | 1550 × 1255 × 1880 mm |
| Podkreślić: | Automatyczna precyzyjna maszyna do cięcia,Całkowicie automatyczna precyzyjna maszyna do cięcia,Precyzyjna maszyna do cięcia płytek |
||
opis produktu
Automatyczna precyzyjna maszyna do cięcia
- Nie.Wysokiej wydajności rozwiązania dla półprzewodników, elektroniki i precyzyjnej produkcji
Automatyczna Precyzyjna Maszyna Do Tnącia została zaprojektowana do ultra precyzyjnego cięcia kruchych materiałów, takich jak półprzewodniki, ceramika, szkło i kompozyty.sterowanie wieloosiowe, i w pełni zautomatyzowanych systemów, ta maszyna zapewnia niezrównaną dokładność i wydajność dla zastosowań takich jak cięcie płytek, FPC elastyczne cięcie płyt i przetwarzanie mikro-komponentów.
Główne zastosowania:
- Płyty półprzewodnikowe
- Podział podłoża ceramicznego
- Produkcja wyrobów medycznych
- Elektronika samochodowa
- Przetwarzanie elementów optycznych
Główne zalety:
- Konfiguracja podwójnego wrotnika dla elastycznych opcji mocy (1,2/1,8/2,4/3,0 kW) i ultra-wysokiej prędkości cięcia (do 60 000 obrotów na minutę).
- Synchronizacja wieloosiowa (osi Y1/Y2, X, Z1/Z2, O) zapewnia precyzję poniżej mikronu i skomplikowaną obsługę geometrii.
- Całkowicie zautomatyzowany system czyszczenia dla produkcji bez wad.
Specyfikacje techniczne
| Parametry- Nie. | - Nie.Wartość- Nie. |
|---|---|
| - Nie.Rozmiar roboczy- Nie. | Φ8′′, Φ12′′ |
| - Nie.Główny wrot- Nie. | Podwójna moc: 1,2/1,8/2,4/3,0 kW; maksymalna prędkość: 60 000 obr./min |
| - Nie.Wielkość narzędzia- Nie. | 2′′ ′′ 3′′ |
| - Nie.Oś Y1/Y2- Nie. | Powtórność: ±0.0001 mm; zasięg jazdy: <0,002 mm; prędkość: 310 mm/s |
| - Nie.Oś X- Nie. | Prędkość: 0 ‰ 600 mm/s; powtarzalność: ± 0,001 mm |
| - Nie.Oś Z1/Z2- Nie. | Powtórzalność: ±0,002 mm; zasięg jazdy: 0~600 mm/s |
| - Nie.O Oś- Nie. | kąt obrotu: ±15°; powtarzalność: ±0,001 mm |
| - Nie.Stół czyszczący- Nie. | Prędkość: 100~300 obrotów na minutę; System mycia w pełni automatyczny |
| - Nie.Napięcie robocze- Nie. | 3-fazowe 380V, 50 Hz |
| - Nie.Wymiary (L×W×H) - Nie. | 1550 × 1255 × 1880 mm |
| - Nie.Waga- Nie. | 2100 kg |
Wydajność i jakośćMaszyna do cięcia
- Nie.
Inżynieria precyzyjna- Nie.
- Doskonalenia.±0.0001 mm powtarzalnościna ośach Y1/Y2 i±0,002 mm na ośach Z1/Z2, zapewniając stałą jakość krawędzi przy minimalnym wycinaniu lub mikro-pęknięciach.
- Zaawansowane systemy widzenia i zwrot siły dostosowują się do deformacji materiału i zużycia narzędzi.
- Nie.Szybkość i wydajność- Nie.
- Wysokiej prędkości wrot (60.000 obr./min) w połączeniu z 310 mm/s ruchem osi liniowej maksymalizuje przepustowość bez naruszania dokładności.
- Automatyczne załadunek/wyładunek i czyszczenie skracają czas cyklu o 30%.
- Nie.Trwałość- Nie.
- Robustna konstrukcja z trzęsieniem odporną konstrukcją zapewnia 24 godziny na dobę.
- Żywotność wrotnika zoptymalizowana na ponad 8000 godzin w ciągłym użyciu.
Zastosowanie

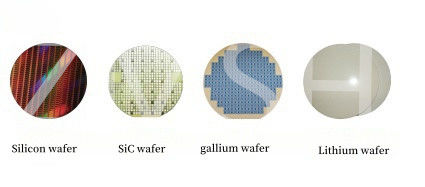

- Półprzewodnik:Wycinanie płytek do 50 μm grubości.
- - Nie.Urządzenia medyczne:Precyzyjne cięcie biokompatybilnych materiałów (np. ceramiki aluminiowej).
- - Nie.Wyroby motoryzacyjne:Elastyczna układów PCB i czujników.

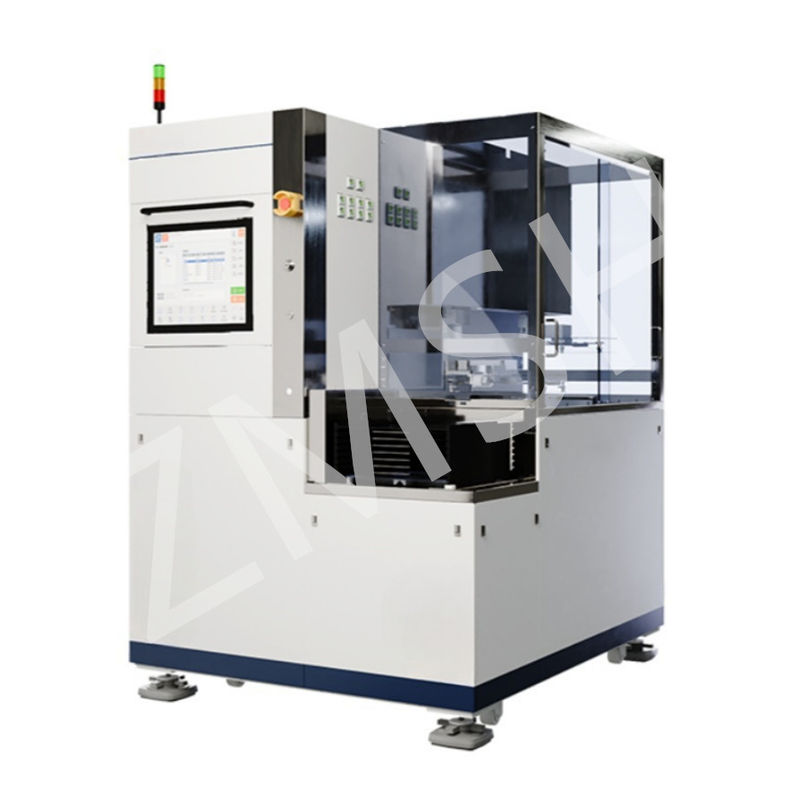

ZMSHAutomatyczna precyzyjna maszyna do cięcia
Często zadawane pytania (FAQ)
- Nie.P:Jakie materiały może obsłużyć ta maszyna?
A: Jest przeznaczony do cięcia kruchych materiałów, takich jak półprzewodniki, ceramika, szkło i kompozyty.i komponentów precyzyjnych do urządzeń elektronicznych lub medycznych.
P:Jak precyzyjna jest maszyna?
A:Dzięki temu osiąga się niezwykle precyzyjne cięcia o dokładności do 0,0001 mm (cieńsze niż ludzki włos), co zapewnia czyste krawędzie przy minimalnym rozdrobnieniu, nawet w przypadku delikatnych materiałów.
P:Jakiej mocy potrzebuje?
A: Działa na standardowym 3-fazowym zasileniu 380V (powszechne w warunkach przemysłowych).
