Maszyna do szlifowania powierzchni szafirów CNC Precyzyjna szlifierka powierzchni Polisher
Szczegóły Produktu:
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | Dostosowanie stołów roboczych: | ± 1–8 mm |
| Podkreślić: | Precyzyjne polerowanie powierzchni szlifierem,Maszyna do szlifowania powierzchni szafiru,Maszyna do szlifowania powierzchni szafirów CNC |
||
opis produktu
Wprowadzenie produktu
Kluczowe elementy są wyposażone w znane marki, co zapewnia wysoką stabilność i trwałość.
Do przesyłu zastosowano precyzyjne śruby kulkowe klasy P3, gwarantujące wyższą dokładność.
Wykorzystywane są wysokiej jakości odlewy żelaza szarego, oferujące doskonałą odporność na gięcie i napięcie torsyjne.Do utrzymania czystości płynu cięcia dostępne są opcjonalne trzystopniowe zbiorniki filtracyjne lub filtry papierowe, zwiększyć wydajność obróbki i długowieczność narzędzi oraz zmniejszyć zanieczyszczenie środowiska.
Zasada działania

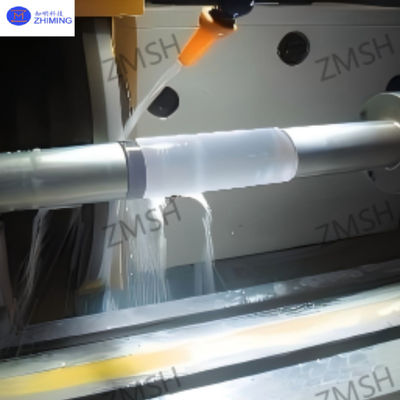

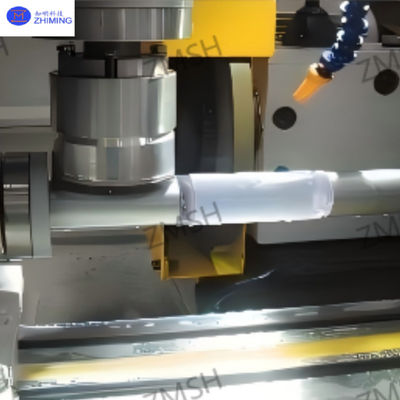

W trakcie pracy szlifownicy szafiru koło szlifowe obraca się z dużą prędkością, aby polerować powierzchnię zafirowego przedmiotu.Kontakt pomiędzy szlifierem a powierzchnią szafiru usuwa nadmiar materiałuPodczas obróbki kluczowe parametry, takie jak prędkość obrotu koła szlifowania i szybkość podawania, muszą być precyzyjnie dostosowane, aby zapewnić dokładność obróbki.urządzenie to spełnia wymagania obróbkowe dotyczące płaskości powierzchni i gładkości materiałów szafirowych.
Skład strukturalny

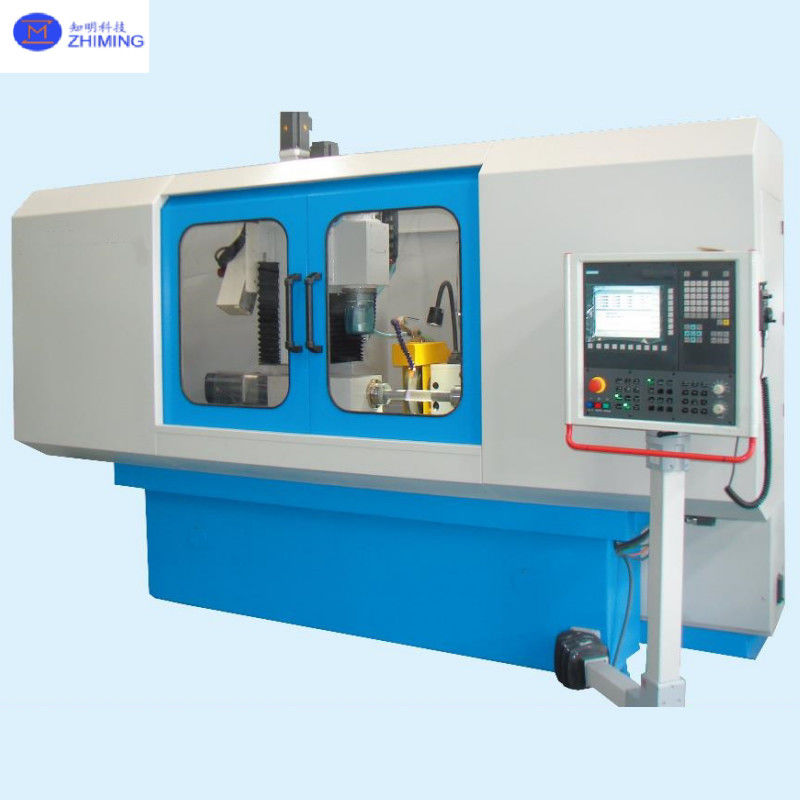

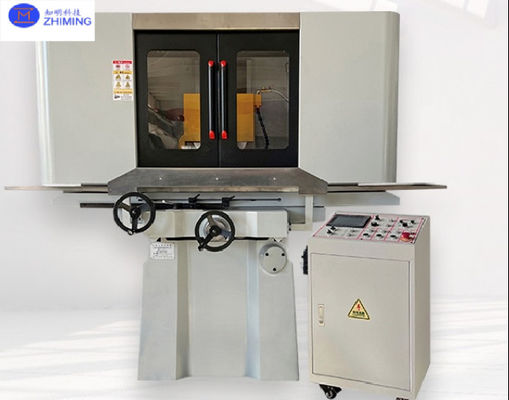

Maszyna szlifująca składa się z takich elementów, jak łóżko, stół roboczy, głowica szlifującego koła i kolumna.
-
Łóżko:Służy jako podstawa szlifierki, podtrzymując ciężar wszystkich pozostałych elementów.
-
Stolik roboczy:Zaprojektowany do zabezpieczania i przenoszenia kawałków szafirowych, umożliwiając jednocześnie precyzyjne regulacje pozycji i kontrolowane ruchy.
-
Głowa koła szlifującego:Wyposażone w szlifier, który obraca się z dużą prędkością w celu usuwania materiału.
-
Kolumna:Zapewnia wsparcie strukturalne i łączy wszystkie elementy, zapewniając stabilną pracę i skoordynowane funkcjonowanie w celu osiągnięcia procesu szlifowania.
Specyfikacje
| Pozycja | Wartość |
|---|---|
| Obszar wyposażenia | 2.62m (długość) × 1,7m (szerokość) × 1,9m (wysokość) |
| Waga | 20,62 m (długość) × 1,7 m (szerokość) × 2,1 m (wysokość) |
| Waga sprzętu | 2 tony |
| Powierzchnia stołu roboczego | 600 × 300 mm |
| Maksymalne przemieszczanie stołu roboczego | 525 mm (standardowy) / 725 mm (wysoki) |
| Maksymalny ruch z lewej na prawą stronę | 700 mm |
| Maksymalny przejazd z przodu do tyłu | 350 mm |
| Prędkość stołu roboczego | 5-25 mm/min |
| Dostosowanie stołu roboczego | ± 1 ‰ 8 mm |
| Wielkość koła szlifowego | Ø355 mm × Ø127 mm × 20×40 mm |
| Prędkość wrotnika | 1450 obrotów na minutę (50 Hz), 1740 obrotów na minutę (60 Hz) |
| Dokładność liniowa | ± 0,01 mm |
| Płaskość powierzchni | ± 0,01 mm |
Charakterystyka działania
Maszyna do szlifowania ma niezwykle wysoką precyzję, zdolną do osiągnięcia dokładności na poziomie mikronów w obróbce powierzchni szafiru,w pełni spełniające rygorystyczne wymagania produkcji szafirów wysokiej klasy.
-
Szybka wydajność szlifowania: maszyna pracuje przy szybkim szlifowaniu, umożliwiając efektywne zakończenie obróbki masowego kawałka w krótkim czasie.
-
Stabilna obsługa: wyposażona w technologię tłumiącą drgania, maszyna zapewnia płynną i spójną pracę.zmniejsza wskaźnik odrzucenia, a także gwarantuje jednolitość jakości produktu.
-
Zaawansowane sterowanie: Precyzyjne regulacje parametrów, takich jak prędkość koła i prędkość podawania, są bezproblemowo zintegrowane, zapewniając powtarzalne i niezawodne wyniki.
Zastosowanie
Przemysł elektroniczny
Szlifier powierzchniowy specyficzny dla szafiru jest używany do obróbki komponentów o wysokiej precyzji, takich jak:pokrywy soczewek aparatu fotograficznegoJego dokładność obróbki (np. chropowitość powierzchni ≤ 0,2 μm) zapewnia wyższą wydajność optyczną i jakość powierzchni szafiru, bezpośrednio zwiększającniezawodnośća takżedługowiecznośćproduktów elektronicznych.
Przemysł optyczny

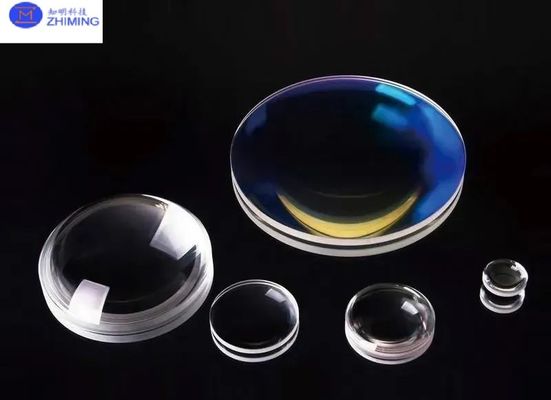

Idealne do precyzyjnego obróbkisoczewki z safirema takżepryzmaty, osiągając dokładność okrągłości ≤ 0,003 mm. To spełnia rygorystyczne wymagania jakościowe systemów optycznych, zapewniającstabilna wydajnośća takżedługoterminowa spójnośćinstrumentów.
Pytania i odpowiedzi
P1: Jaki jest maksymalny rozmiar kawałków szafirowych, które ta szlifierka może przetworzyć?
A1:Zakres średnicy szlifowania: Φ2 do 12".
P2: Jakie są główne zalety tej maszynki do szlifowania szafirów?
A2:
-
Ultrawysoka precyzja: osiąga grubość powierzchni ≤ 0,2 μm i okrągłość ≤ 0,003 mm, spełniając rygorystyczne normy dla zastosowań optycznych i elektronicznych.
-
Wysoka wydajność: Działa z prędkością linijną koła 35 m/s i obsługuje szybkie przetwarzanie szalonych części roboczych.
-
Stabilna wydajność: Włącza technologię tłumienia drgań w celu zminimalizowania drgań operacyjnych, zapewniając spójność i zmniejszając współczynnik odrzucenia.
P3: Jak maszyna zapewnia stałą jakość produktu?
A3:
-
Kontrola precyzyjna: regulowane parametry, takie jak prędkość obrotowa koła i prędkość podawania (np. 0,005 mm minimalne podawanie do stołu roboczego) umożliwiają precyzyjne działania.
-
Projektowanie stabilności: Praca o niskim poziomie drgań i sztywne elementy konstrukcyjne (np. wysokiej jakości żelazo lite) zwiększają spójność obróbki.
