Wysokiej przepuszczalności TGV Sapphire Substrate Conductive Aerospace Automotive AR VR
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | Sapphire jednokryształowy (opcjonalnie płaszczyzna C, opcjonalnie płaszczyzna A) | Gęstość: | 100 μm - 1000 μm |
|---|---|---|---|
| Przez średnicę: | ≥ 20 μm | Współczynnik proporcji: | ≥ 10: 1 |
| Chropowatość powierzchni: | Ra <1 nm (dostępne polerowanie) | Kompatybilność pakietu: | Fan-Out, Flip-Chip, Opakowanie MEMS itp. |
| Podkreślić: | Substrat z zafirowego materiału samochodowego,Substrat przewodzący szafir,Substrat szafirowy o wysokiej przepuszczalności |
||
opis produktu
Przegląd produktu

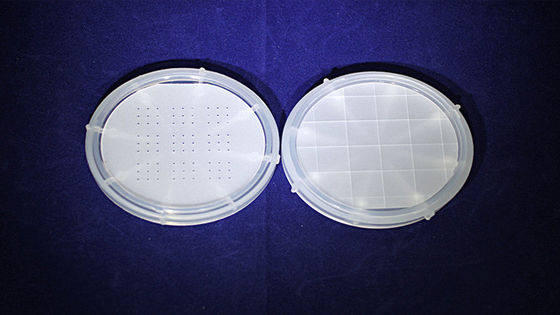

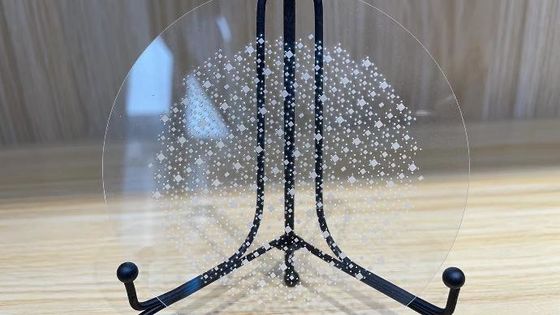

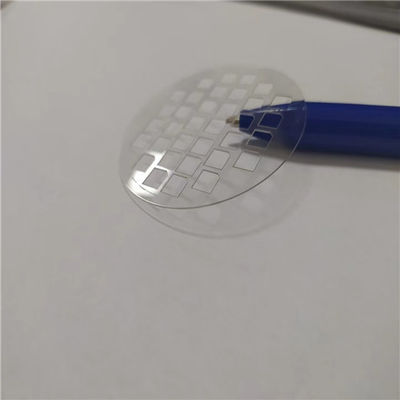

TGV Sapphire to przejrzysty przewodzący materiał szklany na bazie substratów szafiru (Al2O3), powleczony przez przenośne płyty oksydu przewodzącego (TCO) (np. ITO, AZO) za pomocą rozpylania magnetronowego.TGV Sapphire łączy w sobie ultra wysoką twardość szafiru, odporność na wysokie temperatury oraz przewodność i przejrzystość filmów TCO, co czyni je idealnymi dla urządzeń elektronicznych o wysokiej wydajności w ekstremalnych warunkach.
Zasada- Nie.

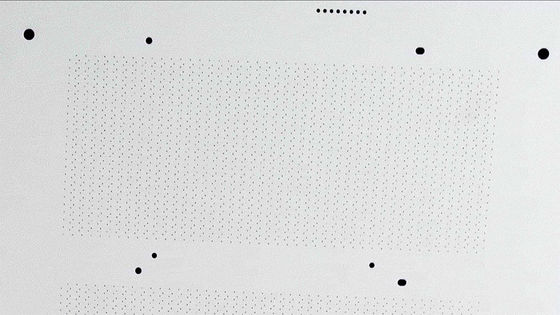

Wykorzystanielaserwiercenielubsuchegrawerowanie,pionowaprzewody drogowezwysokiaspektwspółczynnikisąutworzonew/zafirowypodłoża.Teprzewody drogowesąmetalizowanedoumożliwićpionowaelektrycznesygnałprzenoszenie,- W tym czasieutrzymanie/szafiroweoptycznejasnośća takżemechaniczne- Czyli uczciwość.
Substrat szafirowy:Sapphire (Al2O3) jest jednym z najtwardszych materiałów tlenowych w przyrodzie, oferującym wyjątkową stabilność chemiczną, wysoką przewodność cieplną (~ 40 W/m·K) i szeroki zakres optyczny (~ 9,9 eV),umożliwiające odporność na wysokie temperatury i surowe środowiska chemiczne.
Przejrzysty warstwa przewodząca:Na powierzchni szafiru poprzez fizyczne osadzenie pary (PVD) odkłada się nanowymiarowy film TCO (np. ITO), równoważąc wysoką przepuszczalność (> 90%) i niską odporność blachy (≤10 Ω/sq).
Wyzwania techniczne
Niezwykła twardość
Sapphire ma twardość Mohsa 9 (drugie tylko po diamenty), co sprawia, że tradycyjne narzędzia mechaniczne do wiercenia (np. wiertarki z węglem wolframu) są podatne na szybkie zużycie lub nawet nieskuteczne.
Ryzyko złamania kości
Sapphire's jednokrystalowa struktura sprawia, że jest podatny na mikro-pęknięcia, szczątki krawędzi lub delaminację podczas obróbki, zagrażając jakości ściany otworu i niezawodności urządzenia.
Wymagania dotyczące mikro-dziur
W przypadku układów LED lub czujników MEMS często potrzebne są otwory o średnicy < 100 μm, wymagające dokładności w zakresie ±1 μm.
Kontrola szkód cieplnych
Procesy o wysokiej temperaturze (np. wiercenie laserowe) mogą powodować lokalizowane topnienie lub pęknięcia pod wpływem naprężenia termicznego.
Specyfikacja
| Pozycja | Typowe wartości (wykonalne) |
|---|---|
| Materiał | Sapphire jednokrystaliczny (C-plan, A-plan opcjonalnie) |
| Gęstość | 100 μm 1000 μm |
| Środek średnicy | ≥ 20 μm |
| Współczynnik widmowy | ≥ 10:1 |
| Przez gęstość | > 1,000,000 vias/cm2 (nieobowiązkowe) |
| Metalizacja | Ti/Cu, Ni/Au, Pt itp. |
| Bruki powierzchni | Ra < 1 nm (dostępne polerowanie) |
| Kompatybilność pakietu | Wyrzucanie, Flip-chip, opakowanie MEMS itp. |
Wnioski
Elektronika użytkowa: wyświetlacze AR/VR odporne na zadrapania, elastyczne tło OLED.
Optoelektronika: Komponenty okien laserowych, czujniki UV, podłoże LED o dużej mocy.
Automotive: wyświetlacze samochodowe, komponenty optyczne LiDAR.
Kosmiczne: części satelitarne i okna statków kosmicznych odporne na promieniowanie.
Pytania i odpowiedzi
P1 : Jaka jest różnica między TGV Sapphire a zwykłym przewodzącym szkłem?
A1 : TGV Sapphire jest 10 razy twardsze od zwykłego szkła, wytrzymuje temperatury do 600°C i działa w surowych środowiskach chemicznych.
P2: Czy TGV Sapphire można dostosować (np. cięcie kształtu, regulacja grubości)?
A2: Tak, dostępne są dostosowywalne wymiary, grubość (0,5 mm~5 mm) i wzory warstwy przewodzącej.
- Nie.
Pytanie 3: Czy ekstremalna temperatura wpływa na przewodność TGV Sapphire?
A3: CTE Sapphire łączy się z układami krzemowymi, zapewniając stabilną przewodność w wysokich temperaturach.
