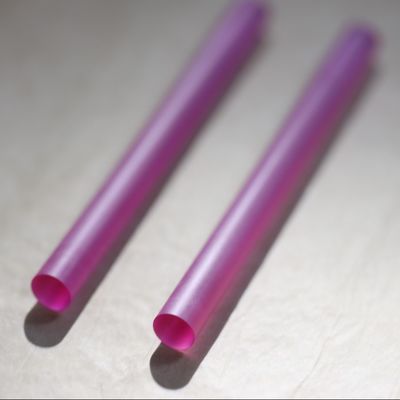

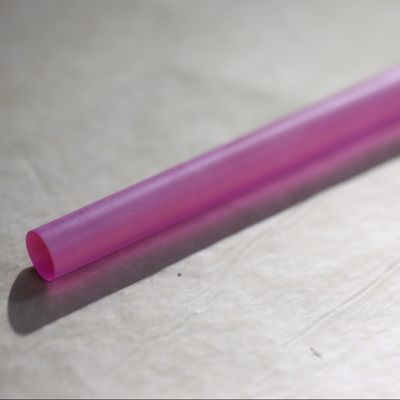

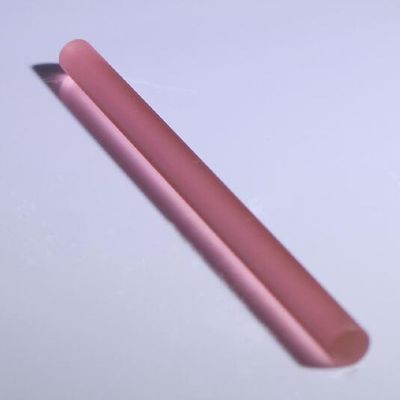

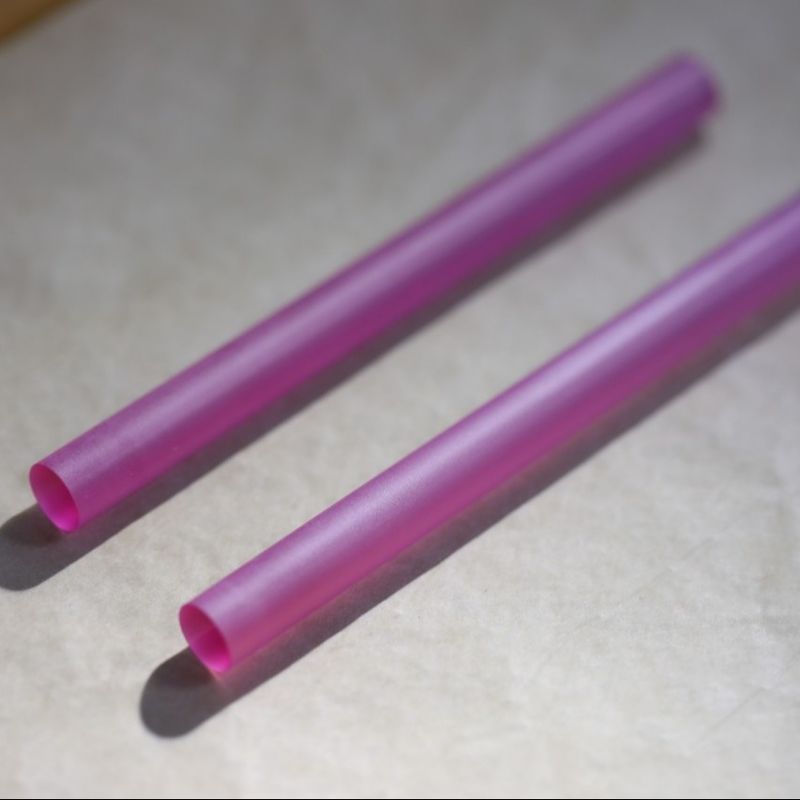

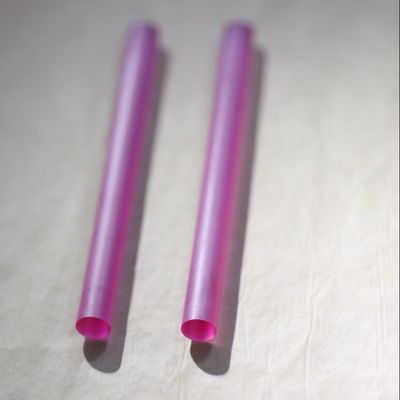

Syntetyczne pręty rubinowe Cr:Al2O3 Dostępne w długości 2 mm/4 mm Dia10mm/20mm
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 5 |
|---|
|
Szczegóły informacji |
|||
| Skład materiału: | Al₂o₃ domieszkowane 0,05% cr₂o₃ | Właściwości mechaniczne: | MOHS Twardość: 9 |
|---|---|---|---|
| Opcje powlekania: | Powłoka AR/ HR | Struktura krystaliczna: | Trygonalny (α-al₂o₃) |
| Podkreślić: | 4 mm sztuczne pręty rubinowe,2 mm sztuczne pręty rubinowe,Włókienki z rubinu syntetycznego |
||
opis produktu
Syntetyczne pręty rubinowe (Cr:Al2O3) Dostępne w długości 2 mm/4 mm Dia10 mm/20 mm
Abstrakt Rubinowej Laserowej Pręty?
Laserowa prętka rubinowa to kryształ cylindryczny wykonany z syntetycznego rubinu, materiału składającego się głównie z tlenku aluminium (Al2O3) dopingowanego około 0,05% do 0,5% jonów chromu (Cr3+).Te jony chromu są odpowiedzialne za aktywność lasera w rubinieRubinowy pręt jest zazwyczaj różowy lub czerwony, a intensywność jego koloru zależy od stężenia jonów chromu.
Rubinowy laser jest klasyfikowany jako laser stałego stanu, co oznacza, że jego medium laserowe jest materiałem stałym, w przeciwieństwie do gazów, płynów lub półprzewodników.Rubin używany w pręcie laserowym jest sztucznie wytwarzany, aby zapewnić czystość i jednolitość, co czyni go idealnym medium do wytwarzania światła laserowego.
Tabela atrybutów laserowej pręty rubinowej
| Nieruchomości | Specyfikacja | Jednostka/Uwaga |
| Skład materiału | Al2O3 dopingowany 0,05% Cr2O3 | % masy |
| Struktura kryształowa | Trigonal (α-Al2O3) | Grupa przestrzenna R3c |
| Długość fali lasera | 694.3 nm (linia R1) | Pierwotna linia emisji |
| 692.9 nm (linia R2) | Linię wtórną (niska temperatura) | |
| Wymiary fizyczne | Średnica: 2-10 mm | Można je dostosować (2mm/4mm pokazane) |
| Długość: 10-200 mm | Standardowe (10mm/20mm pokazane) | |
| Właściwości optyczne | Wskaźnik załamania: 1,763 694 nm | Zwyczajne promienie (nie) |
| Współczynnik absorpcji: 0,4-1,2 cm−1 | Zależy od stężenia Cr3+ | |
| Właściwości termiczne | Przewodność cieplna: 40 W/m·K | 300 tysięcy. |
| Rozszerzenie termiczne: 5×10−6/K (/oś c) | Anizotropowe | |
| Właściwości mechaniczne | Twardość Mohsa: 9 | Po diamentzie |
| Gęstość: 3,98 g/cm3 | ||
| Wydajność lasera | Czas trwania fluorescencji: 3 ms | 300 tysięcy. |
| Przekrój emisji: 2,5×10−20 cm2 | Dla linii R1 | |
| Współczynnik soczewki termicznej: 3×10−6 K−1 | Ważne dla pracy o dużej mocy | |
| Jakość powierzchni | Płaskość: λ/10 633 nm | Polerynowanie laserowe |
| Wymagania dotyczące: | Wykończenie superpolerowane | |
| Opcje powlekania | Powłoka AR 694 nm: R<0,2% | Typowa specyfikacja |
| powłoka HR 694nm: R> 99,8% | Do lusterek laserowych | |
| Próg szkody | > 500 MW/cm2 | Dla impulsów 10ns |
Zasada działania rubinowych prętów laserowych
1. Wchłanianie energii (pompowanie)
Pręt laserowy rubinowy jest optycznie "pompowany" przy użyciu źródła światła o wysokiej energii, takiego jak lampa błyskowa ksenonowa lub lampa kryptonowa.podnosząc swoje elektrony do wyższych stanów energetycznych.
2Emisja spontaniczna
Po wchłonięciu energii, pobudzone elektrony w jonach chromu nie mogą pozostać w stanie wyższej energii w nieskończoność.uwalnianie fotonów w procesieNazywa się to spontaniczną emisją.
3Emisja stymulowana
Niektóre z emitowanych fotonów pobudzają inne pobudzone elektrony do uwalniania energii w postaci dodatkowych fotonów.i kierunekTen proces stymulowanej emisji wzmacnia światło w rubinowej pręcie.
4Amplifikacja i rezonans światła
Rubinowa pręta laserowa umieszczona jest pomiędzy dwoma lusterkami - jednym całkowicie odbijającym się, a drugim częściowo odbijającym się.fotony odbijające się tam i z powrotem przez rubinowy prętTen powtarzający się przejście światła wzmacnia spójne światło poprzez dalsze stymulowane emisje.
5Wydział laserowy
Część wzmocnionego światła ucieka przez częściowo odblaskowe lustro, tworząc wąskie, intensywne wiązki czerwonego światła laserowego o długości fali 694,3 nm.
Struktura lasera rubinowego
1- Laser Ruby Rod.
Stanowiskowe wymiary różnią się od kilku milimetrów do kilku centymetrów długości, a średnice zazwyczaj od 5 do 15 milimetrów.
2Źródło pompy
Wysokointensywna lampa błyskowa (np. lampa ksenonowa) dostarcza energii potrzebnej do pobudzenia jonów chromu w pręcie rubinowym.
3.Przepaść optyczna
Na każdym końcu rubinowego pręta umieszczono dwa lusterka, z których jedno jest całkowicie odblaskowe, a drugie częściowo odblaskowe, dzięki czemu wiązka laserowa może uciec.
4System chłodzenia
Ponieważ proces pompowania generuje znaczne ciepło, często wbudowany jest system chłodzenia, aby zapobiec przegrzaniu pręta rubinowego i innych elementów.
Zalety laserowych prętów rubinowych
1Prostota: prosty projekt lasera rubinowego ułatwia jego budowę i obsługę.
2Wysoka spójność: emitowana wiązka laserowa wykazuje doskonałą spójność, co czyni ją odpowiednią do zastosowań precyzyjnych.
3.Trwałość: Stała natura rubinowej pręty zapewnia długą żywotność w normalnych warunkach.
Zastosowanie prętów laserowych ruby
1.Holografia: Koherentne światło pochodzące z rubinowych laserów jest idealne do tworzenia wysokiej jakości hologramów.
2Procedury medyczne: lasery rubinowe są stosowane do usuwania tatuaży, leczenia skóry i innych procedur dermatologicznych.
3.Zmierzanie odległości: Wczesne czujniki laserowe polegały na laserach rubinowych do dokładnych pomiarów odległości.
4Badania naukowe: lasery rubinowe zostały wykorzystane w eksperymentach wymagających spójnych i jednobarwnych źródeł światła.
5Edukacja: Jako prosty i dostępny system laserowy, rubinowe lasery są często wykorzystywane w demonstracjach edukacyjnych.
Pytania i odpowiedzi
P:Jak należy przechowywać i obsługiwać pręty laserowe rubinowe w celu utrzymania ich wydajności?
A:Przechowywanie:W suchym, ciemnym środowisku (Cr3+ jest wrażliwy na światło).
Czyszczenie:Stosować metanol (nie stosować środków oczyszczających).
Wstawienie:Minimalizować naprężenie mechaniczne (miękka folia indymowa często stosowana do kontaktu termicznego).
Źródło pompy:Zastosowanie widma lampy świetlnej do pasm absorpcji Cr3+ (400 nm i 550 nm).
Unikaj:Bezpośrednie narażenie na promieniowanie UV, odciski palców na polerowanych twarzach lub cykle termiczne powyżej 200°C.
