8-calowe wafle epitaksjalne SiC Wydajność i efektywność skalowalnej elektroniki mocy
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Model Number: | 4 inch |
Zapłata:
| Minimum Order Quantity: | 10 |
|---|---|
| Cena: | 5 USD |
| Packaging Details: | custom cartons |
| Delivery Time: | 4-8 weeks |
| Payment Terms: | T/T |
| Supply Ability: | By case |
|
Szczegóły informacji |
|||
| Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
|---|---|---|---|
| Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
| TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
opis produktu

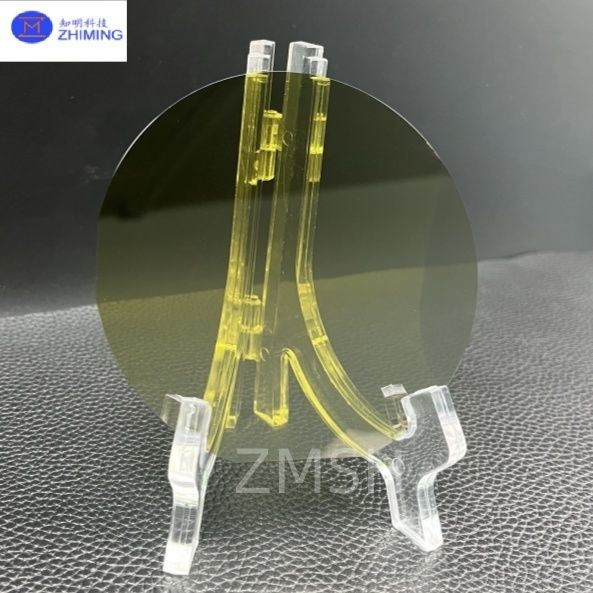

Przegląd płytki SiC epitaksjalnej
8-calowe (200 mm) płytki SiC Epitaxial stają się najbardziej zaawansowanym czynnikiem kształtu w przemyśle SiC.8 ̊ płytki epitaksyalne SiC oferują niezrównane możliwości zwiększenia produkcji urządzeń zasilania przy jednoczesnym obniżeniu kosztów urządzenia.
Ponieważ zapotrzebowanie na pojazdy elektryczne, odnawialne źródła energii i przemysłową elektronikę energetyczną nadal rośnie na całym świecie, płytki 8 ̊ umożliwiają nową generację MOSFETów SiC, diod,i zintegrowanych modułów zasilania o większej przepustowości, lepsze plony i niższe koszty produkcji.
Dzięki szerokim właściwościom przepustowości, wysokiej przewodności cieplnej i wyjątkowemu napięciu awaryjnemu płytki 8 ̊ SiC otwierają nowe poziomy wydajności i wydajności w zaawansowanej elektroniki mocy.
Jak wytwarzane są płytki 8 ̊ SiC
Wytwarzanie płytek epitaksyalnych 8 ̊SiC wymaga reaktorów CVD nowej generacji, precyzyjnej kontroli wzrostu kryształu i technologii ultrapłaskiego podłoża:
-
Wytwarzanie podłoża
Monokrystaliczne substraty 8 ′ SiC wytwarzane są przy użyciu technik sublimacji w wysokiej temperaturze, a następnie polerowane do grubości poniżej nanometru. -
CVD Wzrost naczelny
Zaawansowane narzędzia CVD na dużą skalę działają w temperaturze ~1600 °C, aby osadzać wysokiej jakości warstwy epitaksyjne SiC na podłogach 8 ′′, z zoptymalizowanym przepływem gazu i jednolitością temperatury w celu obsługi większej powierzchni. -
Doping dostosowany
Profile dopingowe typu N lub typu P są tworzone z wysoką jednolitością na całej płytce 300 mm. -
Precyzyjna metrologia
Kontrola jednolitości, monitorowanie wad kryształowych i zarządzanie procesem in situ zapewniają spójność od środka do krawędzi płytki. -
Kompleksowe zapewnienie jakości
Każda płytka jest walidowana za pomocą:-
AFM, Raman i XRD
-
Wykrywanie wad pełnej płytki
-
Analiza szorstkości powierzchni i warp
-
Pomiary właściwości elektrycznych
-
Specyfikacje
| Klasa | Substrat SiC typu 8InchN | ||
| 1 | Polityp | - Tak. | 4HSiC |
| 2 | PrzewodnośćTypowa | - Tak. | N |
| 3 | Średnica | mm | 2000,00±0,5 mm |
| 4 | Gęstość | - Tak. | 700±50 μm |
| 5 | Oś orientacji powierzchni kryształowej | stopień | 40,0° w kierunku ± 0,5° |
| 6 | Głębokość. | mm | 1 ~ 1,25 mm |
| 7 | Orientacja w szczycie | stopień | ± 5° |
| 8 | Odporność (średnia) | Ωcm | NA |
| 9 | TTV | - Tak. | NA |
| 10 | LTV | - Tak. | NA |
| 11 | Pochyl się | - Tak. | NA |
| 12 | Warp. | - Tak. | NA |
| 13 | MPD | cm-2 | NA |
| 14 | TSD | cm-2 | NA |
| 15 | BPD | cm-2 | NA |
| 16 | TED | cm-2 | NA |
| 17 | EPD | cm-2 | NA |
| 18 | Polityki zagraniczne | - Tak. | NA |
| 19 | SF ((BSF) ((2x2mm rozmiar siatki) | % | NA |
| 20 | TUA ((Całkowita powierzchnia użytkowa)) ((wielkość siatki 2x2 mm) | % | NA |
| 21 | NominalEdgeWykluczenie | mm | NA |
| 22 | Obrazowe zarysowania | - Tak. | NA |
| 23 | Długość kumulacyjna zadrapań (SiSurface) | mm | NA |
| 24 | SiFace | - Tak. | CMPolished |
| 25 | CFace | - Tak. | CMPolished |
| 26 | Wskaźnik wytrzymałości | nm | NA |
| 27 | Wskaźnik wydajności | nm | NA |
| 28 | oznakowanie laserem | - Tak. | CFace, nad Notch. |
| 29 | Edgechip ((Front&backSurfaces) | - Tak. | NA |
| 30 | Pozostałe | - Tak. | NA |
| 31 | Pęknięcia | - Tak. | NA |
| 32 | Cząstki (≥ 0,3um) | - Tak. | NA |
| 33 | Strefa zanieczyszczenia (plamy) | - Tak. | Brak: Obie strony |
| 34 | Pozostałe metale zanieczyszczenie (ICP-MS) | atom/cm2 | NA |
| 35 | Profil Edge | - Tak. | Chamfer, R-Shape. |
| 36 | Opakowanie | - Tak. | Wielowaferówkazetka lub pojedynczy kontener waferów |
Wnioski
8 ∆ płytki epitaksyalne SiC umożliwiają masową produkcję niezawodnych urządzeń zasilania w sektorach, w tym:
-
Pojazdy elektryczne (EV)
Inwertery trakcyjne, ładowarki pokładowe i konwertery prądu stałego/prądu stałego. -
Energia odnawialna
Inwersory słoneczne, konwertery energii wiatrowej. -
Napędy przemysłowe
Efektywne napędy silników, serwo. -
Infrastruktura 5G / RF
Wzmacniacze mocy i przełączniki RF. -
Elektronika użytkowa
Kompaktne, wydajne źródła zasilania.
Często zadawane pytania (FAQ)
1- Jaki jest pożytek z płytek 8 ̊ SiC?
Znacząco zmniejszają one koszty produkcji na chip dzięki zwiększonej powierzchni płytki i wydajności procesu.
2Jak dojrzała jest produkcja 8 ̊ SiC?
8° rozpoczyna produkcję pilotażową z wybranymi liderami branży. Nasze płytki są już dostępne do badań i rozwoju oraz wielkości.
3Czy doping i grubość można dostosować?
Tak, dostępna jest pełna personalizacja profilu dopingowego i grubości epi.
4Czy istniejące fabryki są kompatybilne z płytkami 8 ̊ SiC?
Niewielkie ulepszenia sprzętu są niezbędne do pełnej kompatybilności 8 ̊.
5Jaki jest typowy czas realizacji?
6-10 tygodni w przypadku pierwszych zamówień; krótsze w przypadku powtarzających się ilości.
6Które gałęzie przemysłu najszybciej przyjmą 8 ̊SiC?
Sektor motoryzacyjny, energetyka odnawialna i infrastruktura sieci.
