Przegląd produktu:

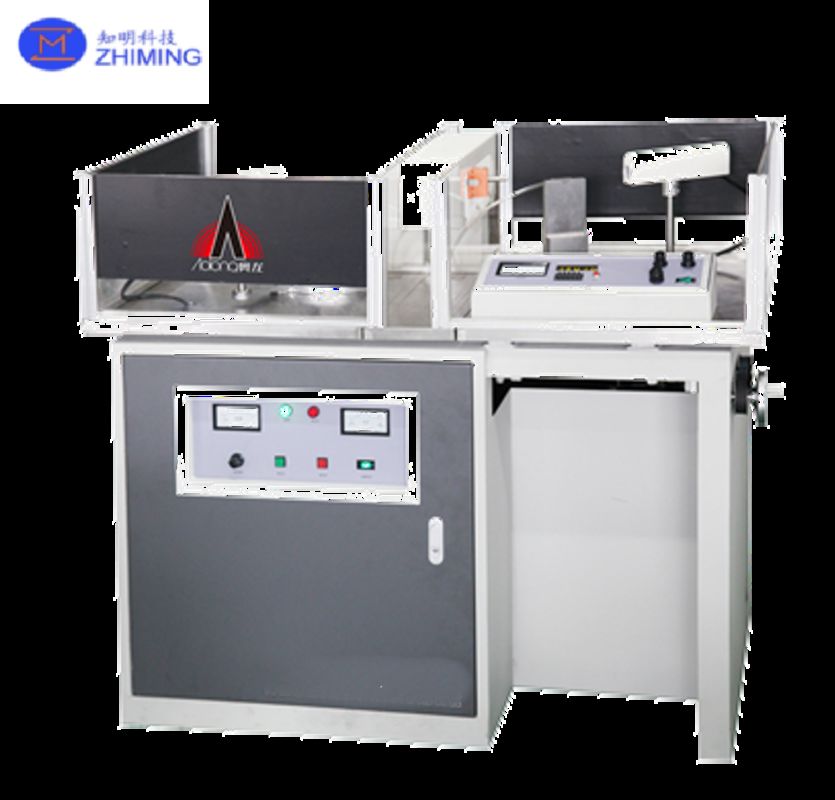

To...Urządzenie do orientacji kryształowej promieniowania rentgenowskiegojest zaprojektowany do precyzyjnego wyrównania płaszczyzny odniesienia prętów jednokrystalicznych przy użyciu technologii dyfrakcji rentgenowskiej.system obsługuje zarówno standardowe, jak i niestandardowe orientacje, takie jak płaszczyzny C lub R,o pojemności nieprzekraczającej 10 W.

Kluczowe cechy:

• Stabilna platforma odniesienia:
  Maszyna wyposażona jest w sztywną platformę bazową mocowaną do konstrukcji głównej, służącą jako punkt odniesienia poziomego podczas pomiarów.natomiast po lewej stronie znajduje się mechanizm śrubokrętowego zaciskania, który utrzymuje urządzenie i kryształ w miejscu.

• Dokładna orientacjaSamolot:
  System umożliwia dokładne wyrównaniepowierzchnia odniesienia, ze standardowym kątem θ 18,917° (18°55′00′′). Alternatywne orientacje mogą być konfigurowane na żądanie w celu uwzględnienia różnych kierunków kryształkowych.

• Przyjazna dla użytkownika:

  • Kalibracja przyrządu:Wykonywane przy użyciu standardowej kryształowej pręty w celu zapewnienia niezawodnego wyrównania kąta.

  • Pozycjonowanie i skanowanie:Po oczyszczeniu urządzenie umieszcza się na platformie i ustawia, aż wiązka rentgenowska napromieni powierzchni cylindrycznej.

  • Wykrycie szczytu:Kiedy miernik μA osiągnie maksymalny odczyt, kryształ jest prawidłowo wyrównany i zablokowany na miejscu.

  • Przygotowanie do szlifowania:Zestawienie kryształu można usunąć i przenieść bezpośrednio do szlifującej maszyny do obróbki powierzchni.

• Automatyczna regulacja pionowa:
  Wspiera funkcję automatycznego podnoszenia w celu wygodnej regulacji wysokości podczas procesu pomiarowego.

Specyfikacje techniczne:

Zastosowanie:

Ten system orientacji rentgenowskiej jest idealny do stosowania w produkcji kryształów półprzewodników, w tym krzemu, szafiru i materiałów złożonych,w przypadku gdy wymagane jest precyzyjne wyrównanie kryształoograficzne przed pocięciem płytki lub obróbką powierzchniWspiera również badania i rozwój w dziedzinie nauk o materiałach i inżynierii kryształowej.

Pytania i odpowiedzi

P1: Jakie rodzaje kryształów są kompatybilne z tym instrumentem orientacji rentgenowskiej?
A1:Instrument jest kompatybilny z różnymi materiałami jednokrystalicznymi, takimi jak krzemu, szafir, SiC (karbid krzemu), GaN i innych półprzewodników złożonych.i 6 cali.

P2: Czy przyrząd może mierzyć orientacje kryształów inne niżSamolot?
A2:Tak, pozaw płaszczyźnie odniesienia (θ = 18,917°), system może być skonfigurowany do pomiaru innych kierunków kryształograficznych, takich jak oś C lub oś R, zgodnie z wymaganiami klienta.

P3: Jak kalibruje się przyrząd?
A3:Kalibracja odbywa się za pomocą certyfikowanej standardowej pręty krystalicznej, która zapewnia precyzję kątową i powtarzalność systemu przed przetworzeniem próbek produkcyjnych.

P4: Czy proces pomiaru jest automatyczny czy ręczny?
A4:System łączy ręczne ustawianie i regulację z automatycznymi funkcjami, w tym automatyczną kontrolą migawki i pionowym podnoszeniem, aby uprościć obsługę i zwiększyć wydajność.

P5: Jakie środki bezpieczeństwa są włączone do obsługi promieniowania rentgenowskiego?
A5:Instrument ten wykorzystuje rurę rentgenowską o niskiej mocy i zawiera zabezpieczenia w celu zminimalizowania ekspozycji.Użytkownicy powinni zawsze obsługiwać urządzenie zgodnie ze standardowymi protokołami bezpieczeństwa promieniowania i unikać przekraczania zalecanej granicy prądu 2.0mA.

P6: Jakie konserwacje są wymagane w celu długotrwałego użytkowania?
A6:Ważne jest regularne czyszczenie urządzenia i platformy, a także okresowa kontrola rurki rentgenowskiej, detektorów i połączeń elektrycznych.Żywotność rurki rentgenowskiej można wydłużyć, pracując w bezpiecznym zakresie prądu.

P7: Czy urządzenie może być używane w środowisku czystych pomieszczeń?
A7:Tak, dzięki kompaktowej konstrukcji i zamkniętej konstrukcji nadaje się do zastosowań w czystych pomieszczeniach, pod warunkiem odpowiedniego obsługi i konserwacji.

P8: Czy dostosowanie jest dostępne dla różnych rozmiarów lub orientacji kryształów?
A8:Tak, system można dostosować do różnych rozmiarów kryształów, specjalistycznych konstrukcji urządzeń lub niestandardowych kątów orientacji na żądanie.
