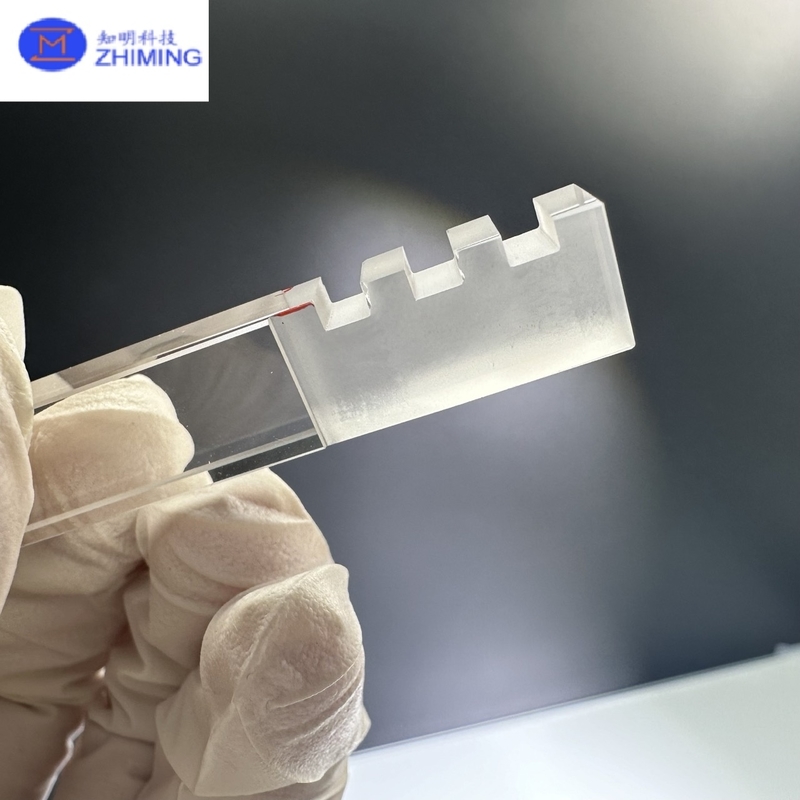

Precyzyjny kryształ zarodkowy szafirowy o kwadratowym kształcie zorientowany do wzrostu kryształów

Wprowadzenie kryształu zarodkowego szafirowego

Kryształy zarodkowe szafirowe to małe, wysoce rafinowane monokryształy tlenku glinu (Al₂O₃), które stanowią niezbędny materiał wyjściowy do produkcji syntetycznego szafiru. W procesie wzrostu szafiru kryształ zarodkowy pełni funkcję „planu”, prowadząc do rozwoju nowego bule szafirowego poprzez dyktowanie struktury sieciowej, orientacji i ogólnej jakości rosnącego kryształu. Bez tych zarodków produkcja na dużą skalę jednolitego i wolnego od wad szafiru byłaby praktycznie niemożliwa.

Ponieważ szafir jest szeroko stosowany w zaawansowanych gałęziach przemysłu – od podłoży LED i płytek półprzewodnikowych po optykę lotniczą i kryształy luksusowych zegarków – kryształ zarodkowy odgrywa strategiczną rolę w zapewnieniu, że produkowany syntetyczny szafir spełnia najwyższe standardy optyczne, mechaniczne i strukturalne. Każdy kryształ zarodkowy jest starannie wykonany, sprawdzony i wyselekcjonowany, aby wytrzymać ekstremalne temperatury i wymagające warunki pieców do wzrostu szafiru.

Jak powstają kryształy zarodkowe szafirowe

Produkcja kryształów zarodkowych szafirowych to precyzyjnie kontrolowany proces, który wymaga wiedzy i specjalistycznego sprzętu. Kroki obejmują:

Wybór głównej bule szafirowej – Proces rozpoczyna się od dużej, wolnej od wad syntetycznej bule szafirowej, wytworzonej metodami wzrostu. Tylko bule o minimalnym naprężeniu, niskiej gęstości dyslokacji i wysokiej czystości (99,99% lub wyższej) kwalifikują się do produkcji zarodków.

Orientacja krystalograficzna – Używając systemów orientacji rentgenowskiej, technicy określają precyzyjne płaszczyzny krystalograficzne wewnątrz bule. Typowe orientacje obejmują płaszczyznę C , płaszczyznę A , i płaszczyznę R . Prawidłowa orientacja jest niezbędna, ponieważ definiuje kierunek, w którym rozwinie się nowa bule szafirowa.

Precyzyjne cięcie – Ultracienkie piły diamentowe lub systemy laserowe tną bule na małe płytki, pręty lub bloki wzdłuż wybranej orientacji. Dokładność na tym etapie jest krytyczna – błąd nawet o ułamek stopnia może prowadzić do niedopasowania sieci podczas wzrostu.

Polerowanie i obróbka powierzchni – Pocięte kryształy zarodkowe szafirowe przechodzą wieloetapowe drobne szlifowanie, docieranie i chemiczno-mechaniczne polerowanie (CMP). Ten krok usuwa uszkodzenia podpowierzchniowe i zapewnia gładką powierzchnię atomową, umożliwiając bezbłędne kontynuowanie sieci podczas wzrostu kryształu.

Czyszczenie i kontrola jakości – Kryształy zarodkowe szafirowe są czyszczone w kąpielach chemicznych w celu usunięcia wszelkich zanieczyszczeń. Zaawansowane metody inspekcji (mikroskopia optyczna, topografia rentgenowska) weryfikują orientację, czystość i brak wtrąceń lub pęknięć. Tylko te, które przejdą rygorystyczne testy, stają się certyfikowanymi zarodkami szafirowymi do wzrostu kryształów.

Kluczowe cechy kryształów zarodkowych szafirowych

• Bardzo wysoka czystość – Zazwyczaj ≥99,99% Al₂O₃, zapewniając, że szafir wyhodowany z zarodka jest optycznie czysty i stabilny strukturalnie.

• Precyzyjnie zdefiniowana orientacja – Umożliwia jednolite wyrównanie sieci i spójne właściwości kryształu.

• Trwałość termiczna – Odporny na temperatury powyżej 2000°C, niezbędny do kontaktu z stopionym tlenkiem glinu.

• Niska gęstość dyslokacji – Redukuje niedoskonałości, pęknięcia i wady optyczne w końcowej bule szafirowej.

• Konfigurowalna geometria – Dostępny w postaci płytek, małych bloków lub prętów w zależności od konkretnej metody wzrostu.

Te atrybuty sprawiają, że kryształy zarodkowe szafirowe są najważniejszym czynnikiem w określaniu jakości wyprodukowanej bule szafirowej.

Specyfikacje kryształu zarodkowego szafirowego o kwadratowym kształcie

Zastosowania – Metody wzrostu szafiru, które opierają się na Kryształach zarodkowych szafirowych

Podstawowym i prawie wyłącznym zastosowaniem kryształów zarodkowych szafirowych jest umożliwienie produkcji syntetycznego szafiru i są one absolutnie niezbędne w prawie wszystkich nowoczesnych technikach wzrostu szafiru. Każda metoda wykorzystuje kryształ zarodkowy w nieco inny sposób, ale zasada pozostaje taka sama: kryształ zarodkowy dyktuje orientację sieci bule szafirowej, która z niego wyrasta, zapewniając jednolitość i zapobiegając przypadkowej krystalizacji.

Metoda Kyropoulosa (KY)

Kryształ zarodkowy szafirowy jest najczęściej stosowaną metodą produkcji szafiru do podłoży LED i komponentów optycznych. W procesie KY kryształ zarodkowy szafirowy jest starannie zanurzany w tyglu zawierającym stopiony tlenek glinu (Al₂O₃) w temperaturach przekraczających 2000°C. Precyzyjnie kontrolując szybkość chłodzenia, szafir zaczyna krzepnąć na powierzchni zarodka, rozszerzając się na dużą bule o niskim naprężeniu. Ponieważ zarodek definiuje orientację kryształu, wynikowa bule szafirowa zachowuje spójną strukturę sieci, co jest niezbędne do późniejszego cięcia i polerowania płytek.

Metoda Czochralskiego (CZ)

W procesie CZ kryształ zarodkowy szafirowy jest przymocowany do pręta ciągnącego i delikatnie zanurzany w stopionym tlenku glinu. Kryształy zarodkowe szafirowe są powoli podnoszone i obracane, wyciągając kolumnę szafiru, która rośnie w sposób ciągły z sieci zarodka. Metoda ta pozwala na bardzo ścisłą kontrolę średnicy i jednolitości, co ma kluczowe znaczenie dla precyzyjnego szafiru optycznego i specjalistycznych komponentów. Bez idealnie zorientowanego zarodka kryształ skręcałby się lub rozwijał naprężenia wewnętrzne, które sprawiają, że nie nadaje się do wymagających zastosowań.

Metoda wymiany ciepła (HEM)

HEM również opiera się na krysztale zarodkowym szafirowym, aby zainicjować wzrost. Tutaj zarodek umieszcza się u podstawy tygla, a piec jest chłodzony od dołu do góry. Szafir tworzy się w miarę rozpraszania ciepła, rosnąc w górę od zarodka. Ponieważ gradient temperatury jest łagodny, HEM może wytwarzać bardzo duże bloki szafiru z minimalnym naprężeniem wewnętrznym i doskonałą przezroczystością – idealne do okien lotniczych, systemów laserowych i optyki naukowej.

Wzrost zdefiniowany krawędzią filmu (EFG)

W przeciwieństwie do KY i CZ, które produkują bule, metoda EFG wykorzystuje kryształy zarodkowe szafirowe do uprawy szafiru w specjalnych kształtach. Zarodek jest umieszczony na krawędzi formy, a stopiony tlenek glinu zasila zarodek działaniem kapilarnym. Gdy zarodek podnosi materiał do góry, szafir rośnie w pręty, wstążki, rurki lub pierścienie o tej samej orientacji co zarodek. Ten proces nie byłby możliwy bez kryształu zarodkowego, ponieważ niekontrolowany wzrost kryształu skutkowałby zniekształceniem lub pęknięciem.

FAQ (Często zadawane pytania) dotyczące kryształu zarodkowego szafirowego

P1: Dlaczego kryształy zarodkowe szafirowe są niezbędne?
O1: Definiują orientację kryształu i strukturę sieci rosnącej bule szafirowej. Bez zarodka kryształ rósłby losowo, powodując wady, pęknięcia i słabą jakość optyczną.

P2: Czy pojedynczy Kryształ zarodkowy szafirowy może być ponownie użyty?
O2: Niektóre kryształy zarodkowe można ponownie wykorzystać kilka razy, ale powtórne użycie zwiększa ryzyko zanieczyszczenia i zniekształcenia sieci. Większość producentów preferuje świeże zarodki do krytycznych operacji wzrostu.

P3: Jakie orientacje są dostępne?
O3: Najczęstsze orientacje to płaszczyzna C (dla podłoży LED), płaszczyzna A, i płaszczyzna R, ale orientacje niestandardowe można przygotować do specjalistycznych potrzeb.

P4: Które metody wzrostu szafiru wymagają kryształów zarodkowych?
O4: Prawie każda nowoczesna metoda—KY, CZ, HEM i EFG—zależy od kryształów zarodkowych. Tylko przestarzała metoda Verneuil tego nie robi.

P5: Jakie branże pośrednio zależą od kryształów zarodkowych?
O5: Każda branża, która wykorzystuje syntetyczny szafir—oświetlenie LED, elektronika półprzewodnikowa, optyka lotnicza, luksusowe zegarki—opiera się na szafirze wyhodowanym z kryształów zarodkowych.
