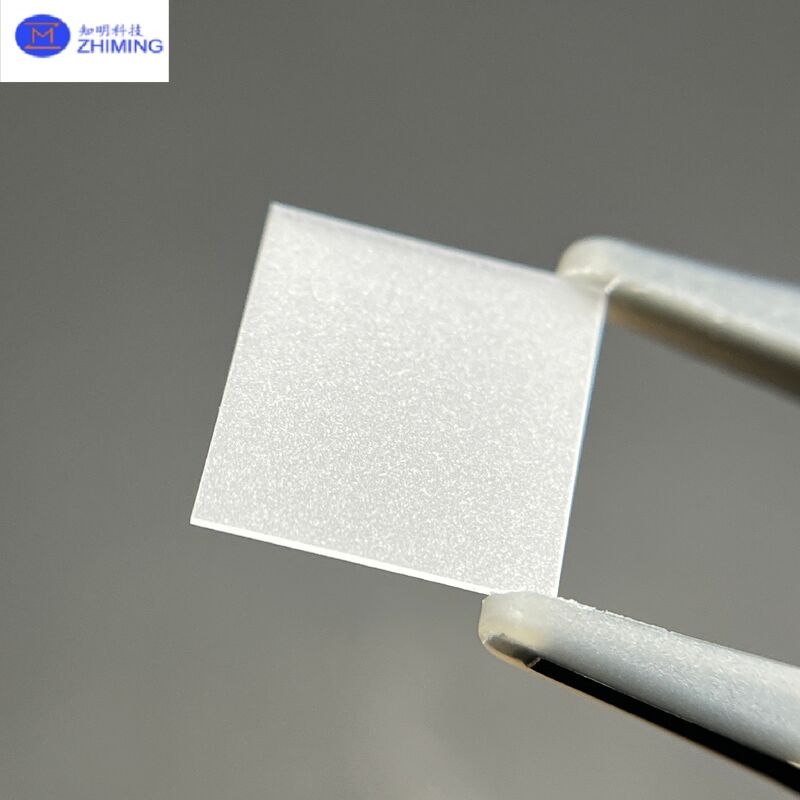

Szafirowe płytki niestandardowe z jednostronnie polerowaną powierzchnią to precyzyjne elementy optyczne i konstrukcyjne wykonane z najwyższej jakości monokrystalicznego tlenku glinu (Al₂O₃). Ze względu na wyjątkową twardość, doskonałą transmisję optyczną, wysoką odporność termiczną i stabilność chemiczną, płytki szafirowe stały się niezbędne w zaawansowanych układach optycznych, przetwarzaniu półprzewodników, wysokiej klasy sprzęcie przemysłowym i oprzyrządowaniu naukowym. Jednostronnie polerowana konstrukcja (powszechnie określana jakojednopolskaLubjednostronne wykończenie lustrzane) zapewnia ekonomiczne, a jednocześnie wysoce funkcjonalne rozwiązanie do zastosowań wymagających tylko jednej powierzchni o klasie optycznej.

W przeciwieństwie do obustronnie polerowanych elementów, jednostronnie polerowane płytki szafirowe zachowują jedną wysoce wyrafinowaną powierzchnię optyczną, podczas gdy przeciwna strona pozostaje docierana lub półwykończona. Ta konfiguracja jest szeroko stosowana w scenariuszach, takich jak okna ochronne, powierzchnie wpadające światło, osłony czujników, uchwyty inspekcyjne i konstrukcyjne płyty nośne, gdzie tylko jedna powierzchnia podlega interakcji optycznej, podczas gdy druga służy jako interfejs montażowy lub łączący.

Charakterystyka materiału

Szafir to jeden z najtwardszych dostępnych materiałów optycznych, zajmujący 9. miejsce w skali Mohsa, ustępując jedynie diamentowi. Ta wyjątkowa twardość zapewnia długoterminową odporność na zarysowania i trwałość w trudnych warunkach. Ponadto szafir wykazuje doskonałą transmisję od ultrafioletu (UV) do podczerwieni (IR), dzięki czemu nadaje się do szerokopasmowych zastosowań optycznych.

Wysoka przewodność cieplna i temperatura topnienia (~2050°C) pozwalają szafirowi na stabilną pracę w wysokich temperaturach. Charakteryzuje się również doskonałą obojętnością chemiczną, odpornością na kwasy, zasady i większość rozpuszczalników. Te połączone właściwości dają trwały, stabilny i wielofunkcyjny materiał odpowiedni do dziedzin inżynierii precyzyjnej.

Kluczowe cechy produktu

1. Jednostronne polerowanie optyczne

Wypolerowana powierzchnia może osiągnąć poziom chropowatości już od Ra < 1 nm, zapewniając wysoką przejrzystość,minimalne rozproszenie i doskonała jakość powierzchni. Zapewnia to kompatybilność z systemami optycznymi wymagającymi ścisłej precyzji powierzchni, takimi jak instrumenty laserowe i sprzęt do obrazowania.

2. Wysoka wytrzymałość mechaniczna

Niestandardowe płyty szafirowe są w stanie wytrzymać ekstremalne uderzenia mechaniczne i zużycie ścierne. Utrzymują wysoką wytrzymałość na zginanie, wytrzymałość na ściskanie i stabilność strukturalną nawet w urządzeniach przemysłowych pracujących pod ciągłym obciążeniem.

3. Doskonała stabilność termiczna i chemiczna

Sapphire utrzymuje stabilną wydajność pod wysokimi obciążeniami termicznymi, szybkimi zmianami temperatury i narażeniem na żrące chemikalia. Dzięki temu nadaje się do stosowania w sprzęcie półprzewodnikowym, wysokotemperaturowych oknach inspekcyjnych i elementach optycznych pracujących w trudnych warunkach.

4. Pełna możliwość dostosowywania

Wymiary, kształty, kąty cięcia (płaszczyzna C, płaszczyzna A, płaszczyzna R), tolerancje grubości, stopnie płaskości, wymiary fazowania i chropowatość powierzchni można dostosować. Dodatkowa obróbka – cięcie laserowe, wiercenie ultradźwiękowe, rowki, stopnie, szczeliny i kształtowanie krawędzi – jest dostępna na podstawie rysunków.

Typowe specyfikacje (w pełni konfigurowalne)

Aplikacje

Systemy optyczne i laserowe

Pojedyncze polerowane płyty szafirowe są szeroko stosowane jako okna ochronne dla laserów, czujników optycznych i systemów obrazowania. Polerowana powierzchnia zapewnia doskonałe parametry optyczne, natomiast strona niepolerowana służy jako powierzchnia klejąca lub montażowa.

Precyzyjne oprzyrządowanie

Płyty te pełnią funkcję rzutni, okien detekcyjnych i komponentów interfejsu inspekcyjnego w przemysłowych systemach metrologicznych. Odporność na zarysowania i stabilność Sapphire sprawiają, że idealnie nadaje się do długoterminowych, precyzyjnych środowisk pomiarowych.

Sprzęt półprzewodnikowy

Odporność termiczna i obojętność chemiczna szafiru umożliwiają jego zastosowanie w narzędziach do kontroli płytek, oprzyrządowaniu testowym, stacjach sond i oknach ochronnych komór.

Ochrona surowego środowiska

Płytki szafirowe wytrzymują piasek, kurz, chemikalia, wysoką temperaturę i wstrząsy mechaniczne lepiej niż większość materiałów szklanych, dzięki czemu idealnie nadają się do stosowania w lotnictwie, kamerach podwodnych i systemach wysokociśnieniowych.

Elektronika użytkowa

Szafirowe okienka kamer, osłony i osłony czujników biometrycznych korzystają z odpornej na zarysowania natury szafiru monokryształowego.

Zalety polerowania jednostronnego

1. Ekonomiczne rozwiązaniew porównaniu z płytami podwójnie polerowanymi.

2. Idealny do zastosowańgdzie wymagany jest tylko jeden interfejs optyczny.

3. Lepsza kompatybilność klejeniadla strony matowej lub docieranej.

4. Elastyczność w montażuzwłaszcza do mocowania mechanicznego lub mocowania na klej.

5. Zmniejszone odbicie światłapo stronie niepolerowanej w niektórych konstrukcjach optycznych.

Często zadawane pytania

P1: Czy płyty szafirowe mogą być wyjątkowo cienkie?
Tak. W zależności od rozmiaru możemy wyprodukować płytki szafirowe o grubości do 0,15–0,2 mm. Cieńsze elementy można ocenić na podstawie rysunków i wymagań dotyczących tolerancji.

P2: Czy obsługujecie złożone kształty lub mikroobróbkę?
Absolutnie. Obsługujemy cięcie laserowe, wiercenie ultradźwiękowe, kształtowanie prostokątne lub konturowe, szczeliny, otwory nieprzelotowe, stopnie i otwory przelotowe.

P3: W jakim zakresie fal transmituje szafir?
Szafir zapewnia doskonałą transmisję w zakresie od 150 nm (UV) do ponad 5 μm (IR), dzięki czemu nadaje się do systemów optycznych UV, widzialnych i bliskiej podczerwieni.
