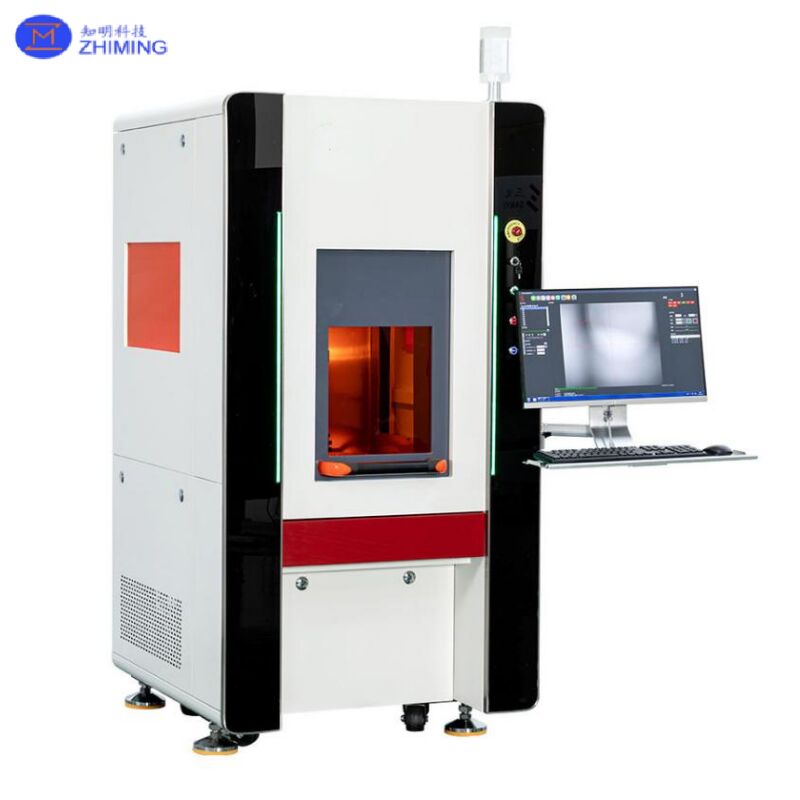

Przegląd produktu

System SY-CVD11E to system cięcia laserem zielonym o długości fali 532 nm przeznaczony do precyzyjnego cięcia/krojenia materiałów supertwardych. Podany materiał wskazuje, że typowe zastosowania obejmują diament naturalny, diament hodowlany oraz inne materiały supertwarde, takie jak CVD, PCD, MCD i CBN.

Dlaczego laser zielony 532 nm (Kluczowe zalety przetwarzania)

Laser zielony (532 nm) w tym systemie jest generowany przez podwojenie częstotliwości 1064 nm. Materiał podkreśla, że w porównaniu z 1064 nm (opisanym jako „laser czerwony” w dokumencie), 532 nm zapewnia:

• Wyższą wydajność przetwarzania;

• Gładsze powierzchnie cięcia;

• Zmniejszoną grafityzację (mniejsza niepożądana grafityzacja podczas przetwarzania).

Punkty te są pozycjonowane jako praktyczne korzyści dla uzyskania lepszej jakości cięcia i bardziej stabilnych wyników podczas obróbki diamentu i podobnych materiałów supertwardych.

Konstrukcja stabilności mechanicznej i optycznej

Aby zwiększyć długoterminową stabilność i precyzję, maszyna wykorzystuje naturalny marmur jako podstawę optyczną, co materiał opisuje jako korzystne dla poprawy stabilności wyjścia lasera i ogólnej precyzji obróbki podczas pracy.

Źródło lasera wykorzystuje chłodzenie obiegowe wodą. Dokument zauważa również, że moduł pompy rdzeniowej wykorzystuje „moduł pompy USA CEO” (sformułowanie podane w źródle) w celu zapewnienia stabilnej, długotrwałej pracy.

Konfiguracja systemu (Główne moduły)

System jest opisany jako zintegrowana platforma obejmująca:

• System laserowy (wyjście 532 nm)

• System ścieżki optycznej

• System oprogramowania (własne oprogramowanie do cięcia)

• System sterowania (dedykowana karta sterowania + sterownik programowalny, z komputerem przemysłowym)

• System wizyjny

• System ruchu (pozycjonowanie/wykonywanie cięcia XYZ)

Odsysanie pyłu: maszyna zapewnia tylko interfejs do usuwania pyłu; kolektor pyłu nie jest dołączony.

Główne specyfikacje techniczne

Dane referencyjne cięcia/krojenia (z materiału)

Interpretacja (pozostając w informacjach źródłowych)
Przykłady pokazują, że wraz ze wzrostem rozmiaru plastra, szerokość szczeliny i czas cięcia odpowiednio rosną, podczas gdy wymieniona tolerancja od góry do dołu pozostaje na poziomie 30 μm w podanych przypadkach referencyjnych.

FAQ – System cięcia diamentów laserem zielonym

Jakie materiały może przetwarzać?

Zgodnie z materiałem produktu, typowe zastosowania obejmują diament naturalny, diament hodowlany oraz materiały supertwarde, takie jak CVD, PCD, MCD i CBN.

Dlaczego używa lasera zielonego 532 nm?

Dokument stwierdza, że laser zielony 532 nm jest generowany przez podwojenie częstotliwości 1064 nm, a w porównaniu z 1064 nm (określanym jako „laser czerwony” w materiale), oferuje:

• Wyższą wydajność przetwarzania

• Gładszą powierzchnię cięcia

• Mniejszą grafityzację

Jakie są kluczowe specyfikacje lasera?

• Długość fali: 532 nm

• Moc lasera: 20 W @ 10 kHz

• Chłodzenie: Chłodzenie wodne
