Przegląd produktu

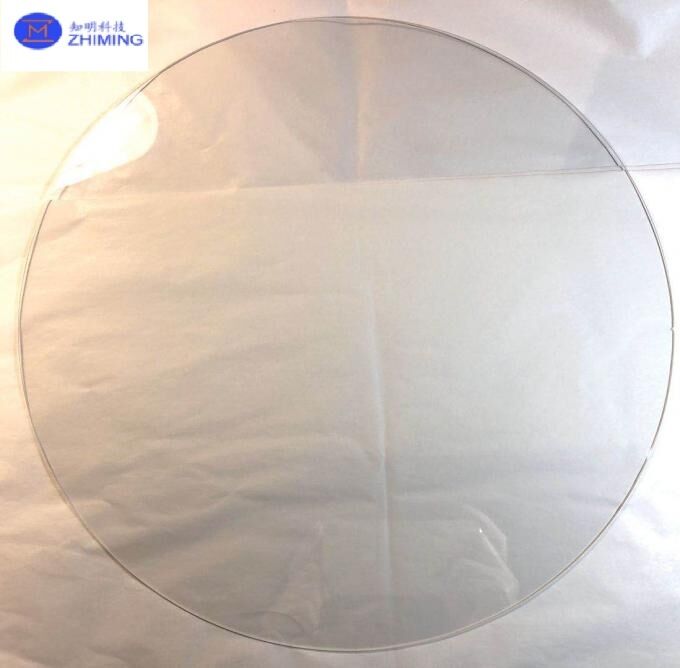

12-calowe płytki szafirowe to ultra-duże średnice, jednokrystaliczne substraty szafirowe produkowane do zaawansowanych zastosowań półprzewodnikowych i optoelektronicznych.W porównaniu z tradycyjnymi 2 ′′ 6 " szafirami, 12-calowe płytki szafirowe znacznie poprawiają wydajność produkcji, wykorzystanie materiału i jednolitość urządzenia, co czyni je idealnym wyborem dla nowej generacji LED, elektroniki mocy,i zaawansowanych technologii opakowaniowych.

Nasze 12-calowe płytki szafirowe są wytwarzane z wysokiej czystości pojedynczych kryształów Al2O3 uprawianych zaawansowanymi metodami wzrostu kryształów, po których następuje precyzyjne cięcie, lapping, polerowanie,i ścisłą kontrolę jakościPłytki charakteryzują się doskonałą płaskością powierzchni, niską gęstością wad oraz wysoką stabilnością optyczną i mechaniczną, spełniając rygorystyczne wymagania produkcji urządzeń o dużym powierzchni.

Charakterystyka materiału

Sapphire (jednokrystaliczny tlenek aluminium, Al2O3) jest znany ze swoich wyjątkowych właściwości fizycznych i chemicznych.12-calowe płytki szafirowe dziedziczą wszystkie zalety materiału szafirowego zapewniając znacznie większą powierzchnię użytkową.

Główne właściwości materiału obejmują:

• Bardzo wysoka twardość i odporność na zużycie

• Doskonała stabilność termiczna i wysoka temperatura topnienia

• Wyższa odporność chemiczna na kwasy i zasadowości

• Wysoka przejrzystość optyczna od UV do IR

• Doskonałe właściwości izolacyjne

Cechy te sprawiają, że 12-calowe płytki szafirowe nadają się do trudnych warunków przetwarzania i procesów produkcji półprzewodników o wysokiej temperaturze.

Proces produkcji

Produkcja 12-calowych płytek szafirowych wymaga zaawansowanego wzrostu kryształu i technologii ultra precyzyjnego przetwarzania.

1. Wzrost pojedynczego kryształu
   Kryształy szafiru o wysokiej czystości są uprawiane przy użyciu zaawansowanych metod, takich jak KY lub innych technologii rozwoju kryształów o dużej średnicy, zapewniających jednolitą orientację kryształu i niskie napięcie wewnętrzne.

2. Kształtowanie kryształu i cięcie
   Szafir jest precyzyjnie ukształtowany i pocięty na 12-calowe płytki przy użyciu wysokiej dokładności urządzeń do cięcia, aby zminimalizować uszkodzenia pod powierzchnią.

3. Oszczędzenie i polerowanie
   W celu osiągnięcia doskonałej szorstkości powierzchni, płaskości i jednolitej grubości stosuje się procesy wieloetapowego lapowania i chemicznego polerowania mechanicznego (CMP).

4. Czyszczenie i inspekcja
   Każda 12-calowa płytka szafirowa podlega gruntownemu czyszczeniu i ścisłej kontroli, w tym jakości powierzchni, TTV, łuku, warp i analizy wad.

Wnioski

12-calowe płytki szafirowe są szeroko stosowane w zaawansowanych i nowoczesnych technologiach, w tym:

• Substraty LED o wysokiej mocy i jasności

• Urządzenia zasilania oparte na GaN i urządzenia RF

• Pozostałe materiały, z wyłączeniem materiałów objętych pozycją 8528

• Okna optyczne i komponenty optyczne dużych powierzchni

• Zaawansowane opakowania półprzewodnikowe i nośniki specjalnych procesów

Duża średnica umożliwia większą przepustowość i zwiększoną efektywność kosztową w produkcji masowej.

Zalety 12-calowych płytek szafirowych

• Większa powierzchnia użytkowa dla większej mocy urządzenia na płytkę

• Poprawa spójności i jednolitości procesów

• Obniżenie kosztów urządzenia w produkcji dużych ilości

• Doskonała wytrzymałość mechaniczna do obsługi dużych urządzeń

• Specyfikacje dostosowywalne do różnych zastosowań

Opcje dostosowywania

Oferujemy elastyczną personalizację 12-calowych płytek z szafiru, w tym:

• Orientacja kryształu (plata C, płaszczyzna A, płaszczyzna R itp.)

• Tolerancje grubości i średnicy

• Pozostałe maszyny i urządzenia do maszynowania

• Profil krawędzi i konstrukcja przedziału

• Wymogi dotyczące chropowości i płaskości powierzchni

12 Inch Sapphire Wafer FAQ

P1: Jaka jest standardowa grubość 12-calowej płytki safirowej?
O: Standardowa grubość wynosi od 430 μm do 500 μm. Można również produkować grubości na zamówienie zgodnie z wymaganiami klienta.

P2: Jakie orientacje kryształowe są dostępne dla 12-calowych płyt z szafirem?
O: Oferujemy orientacje płaszczyzny C (0001), płaszczyzny A (11-20) i płaszczyzny R (1-102).

P3: Jaka jest całkowita zmiana grubości (TTV) płyty?
Odpowiedź: Nasze 12-calowe płytki szafirowe mają zazwyczaj TTV ≤10 μm, zapewniając jednolitość na całej powierzchni płytki dla wysokiej jakości produkcji urządzeń.
