WS₂ na płytce szafirowej 2D Semiconductor Film z dwusiarczku wolframu na podłożu szafirowym

WS₂ na płytce szafirowej 2D Semiconductor Film z dwusiarczku wolframu na podłożu szafirowym

Nazwa marki: ZMSH
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
rohs
Typ produktu:
WS₂ na szafirowym waflu
Rozmiar wafla:
2 cale 4 cale
Typ filmu:
Wielowarstwowa ciągła folia WS₂
Struktura krystaliczna:
Struktura sześciokątna
Jakość kryształu:
Wysokiej jakości struktura monokrystaliczna potwierdzona analizami GIXRD i GI-WAXS
Chropowatość powierzchni:
RMS około 0,11 nm
Opis produktu

WS₂ na szafirowym waflu | Dostawca wysokiej jakości folii półprzewodnikowej 2D TMD

Przegląd produktu

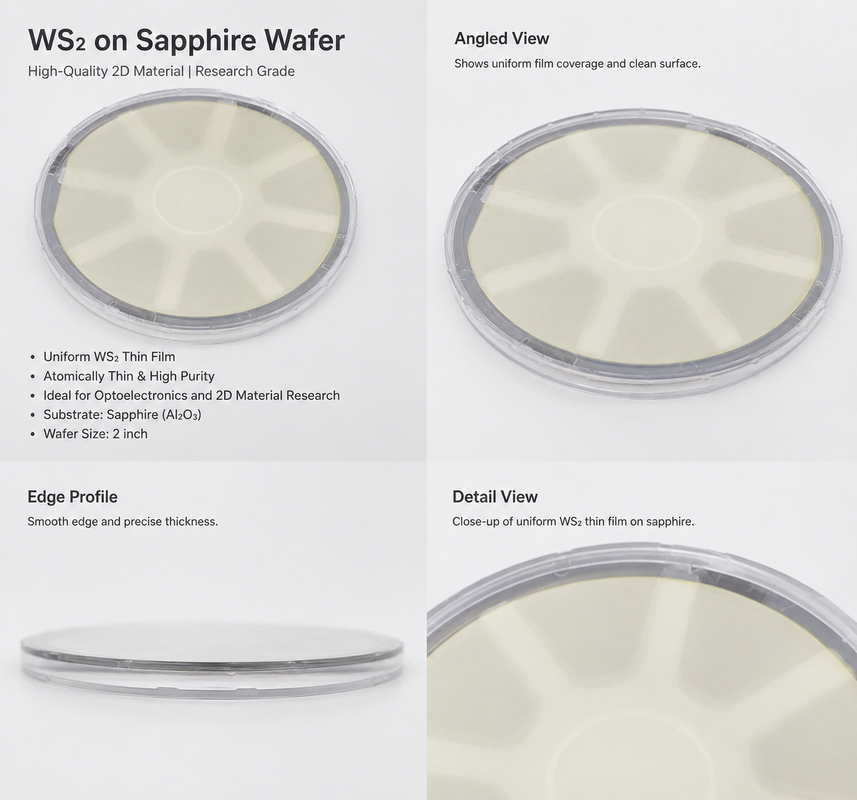

WS₂ na płytce szafirowej 2D Semiconductor Film z dwusiarczku wolframu na podłożu szafirowym 0

WS₂ on Sapphire Wafer to wysokiej jakości dwuwymiarowy materiał półprzewodnikowy składający się z warstwy dwusiarczku wolframu wyhodowanej na podłożu szafirowym. WS₂, znany również jako disiarczek wolframu, należy do rodziny dichalkogenków metali przejściowych, powszechnie nazywanych materiałami TMD. Ze względu na swoją unikalną strukturę warstwową, reakcję optyczną i właściwości półprzewodników, WS₂ stał się jednym z najbardziej atrakcyjnych materiałów kandydatów do nanoelektroniki, optoelektroniki, czujników i zaawansowanych badań nad półprzewodnikami nowej generacji.





W miarę jak technologia półprzewodników w dalszym ciągu zmierza w kierunku mniejszych węzłów technologicznych, konwencjonalne systemy materiałów na bazie krzemu stają przed coraz większymi wyzwaniami, zwłaszcza gdy kanały tranzystorów stają się węższe, a na transport nośników silniejszy wpływ mają defekty powierzchniowe. W ramach tego trendu rozwojowego potrzebne są nowe materiały półprzewodnikowe, aby wspierać przyszłe innowacje w urządzeniach. Dwuwymiarowe materiały półprzewodnikowe, takie jak WS₂, są uważane za obiecujących kandydatów do badań nad krzemem, szczególnie w zaawansowanych urządzeniach logicznych, chipach AI, sprzęcie neuromorficznym, szybkiej pamięci, komunikacji bezprzewodowej, bioczujnikach, czujnikach gazu i fotodetektorach.





Nasze płytki WS₂ na płytkach szafirowych są przeznaczone dla laboratoriów badawczych, uniwersytetów, instytutów półprzewodników, firm optoelektronicznych i zespołów zajmujących się rozwojem zaawansowanych materiałów. Produkt charakteryzuje się wielowarstwową ciągłą folią WS₂, doskonałą płaskością powierzchni, silną reakcją fotoluminescencyjną i zweryfikowaną jakością kryształów dzięki zaawansowanym metodom charakteryzacji, w tym mapowaniu AFM, Raman, PL, PL, GIXRD, TEM i GI-WAXS.




Dlaczego WS₂ na Sapphire?



Szafir jest szeroko stosowany jako materiał podłoża ze względu na jego doskonałą wytrzymałość mechaniczną, stabilność termiczną, odporność chemiczną i przezroczystość optyczną. W połączeniu z WS₂ szafir zapewnia stabilną i niezawodną platformę do wzrostu materiałów 2D, testów optycznych, wytwarzania urządzeń i badań półprzewodników.



WS₂ na szafirze nadaje się szczególnie do zastosowań wymagających wysokiej jakości jednorodności folii, stabilnych właściwości podłoża i silnej reakcji optycznej. W porównaniu z losowo przeniesionymi płatkami 2D, warstwa WS₂ na poziomie płytki na szafirze zapewnia lepszą konsystencję i jest bardziej odpowiednia do systematycznych badań, charakteryzacji w skali płytki i opracowywania procesów urządzeń.






Tabela specyfikacji produktu

Przedmiot Opis
Nazwa produktu WS₂ na szafirowym waflu
Tworzywo Dwusiarczek wolframu
Wzór chemiczny WS₂
Kategoria materiału Materiał półprzewodnikowy 2D / TMD
Pełna nazwa TMD Dichalkogenek metalu przejściowego
Materiał podłoża Szafir
Struktura filmu Wielowarstwowa ciągła folia WS₂
Dostępny rozmiar wafla 2 cale, 4 cale
Struktura kryształu Struktura sześciokątna
Jakość kryształu Wysokiej jakości struktura monokrystaliczna zweryfikowana przez GIXRD i GI-WAXS
Jakość powierzchni Wysoka płaskość powierzchni potwierdzona przez AFM
Chropowatość powierzchni RMS około 0,11 nm
Metody charakteryzacji Obraz optyczny, AFM, TEM, PL, mapowanie PL, Raman, GIXRD, GI-WAXS
Wydajność optyczna Silny sygnał PL i wąski FWHM
Jednolitość Wysoka jednorodność potwierdzona mapowaniem PL
Typowe zastosowanie Badania półprzewodników 2D, fotodetektory, czujniki, urządzenia logiczne, optoelektronika
Produkt standardowy 2-calowe WS₂ na Sapphire, 4-calowe WS₂ na Sapphire
Personalizacja Dostępne na życzenie
Zastosowanie akademickie Nadaje się do uniwersytetów, instytutów i laboratoriów badawczych

Dostępne typy produktów

Typ produktu Rozmiar wafla Opis filmu
WS₂ na szafirowym waflu 2 cale Wielowarstwowa, ciągła folia WS₂ na podłożu szafirowym
WS₂ na szafirowym waflu 4 cale Wielowarstwowa, ciągła folia WS₂ na podłożu szafirowym
Stopień badawczy WS₂ na szafirze Zwyczaj Nadaje się do badań akademickich i opracowywania materiałów
Dostosowany wafel WS₂ Zwyczaj Specyfikacje niestandardowe dostępne zgodnie z wymaganiami projektu



Kluczowe cechy produktu

Funkcja Opis Korzyści dla klienta
Wysokiej jakości folia WS₂ Wielowarstwowa, ciągła folia z dwusiarczku wolframu hodowana na szafirze Nadaje się do stabilnych badań półprzewodników 2D
Podłoże szafirowe Wysoka wytrzymałość mechaniczna, przezroczystość optyczna i stabilność termiczna Zapewnia niezawodną platformę do testowania materiałów i opracowywania urządzeń
Doskonała płaskość powierzchni Wynik AFM pokazuje RMS w okolicach 0,11 nm Nadaje się do charakteryzowania w skali nano i wytwarzania urządzeń
Silny sygnał PL Test fotoluminescencji wykazuje silną odpowiedź optyczną Wskazuje dobrą jakość optyczną folii WS₂
Wąski FWHM Węższy FWHM odzwierciedla lepszą jednolitość optyczną Pomocne w zaawansowanych badaniach optoelektronicznych
Weryfikacja Ramana Analiza Ramana potwierdza cechy materiału WS₂ Zapewnia niezawodną identyfikację materiału
Jednolitość mapowania PL Mapowanie PL potwierdza dobrą jednorodność materiału Nadaje się do badań na poziomie płytki
Analiza GIXRD Potwierdza heksagonalną strukturę kryształu i orientację w płaszczyźnie Obsługuje weryfikację struktury kryształu
Analiza GI-WAXS Potwierdza wysoką jakość struktury monokrystalicznej Przydatne w zaawansowanych badaniach materiałowych
Opcje 2-calowe i 4-calowe Dostępne standardowe rozmiary płytek Nadaje się zarówno do badań w skali laboratoryjnej, jak i w skali płytek

Zalety produktuWS₂ na płytce szafirowej 2D Semiconductor Film z dwusiarczku wolframu na podłożu szafirowym 1

Nasze WS₂ na płytkach szafirowych zostały opracowane dla klientów, którzy wymagają czegoś więcej niż tylko podstawowych próbek materiałów 2D. Produkt jest odpowiedni dla użytkowników, którzy potrzebują jednolitej jakości folii, wiarygodnych danych charakteryzujących i stabilnej wydajności materiału na poziomie płytki.





W porównaniu z małymi złuszczonymi płatkami, WS₂ na płytce szafirowej zapewnia platformę materiałową o większej powierzchni do systematycznych badań. Pomaga naukowcom zmniejszyć zmienność między próbkami i umożliwia bardziej spójne eksperymenty z urządzeniami. Wielowarstwowa ciągła struktura folii sprawia, że ​​nadaje się również do testów optycznych, analizy strukturalnej i opracowywania procesów.





Silny sygnał fotoluminescencji i wąski FWHM wskazują na wysoką jakość optyczną. Gładka morfologia powierzchni potwierdzona przez AFM sprawia, że ​​materiał nadaje się do badań w nanoskali. Charakterystyka GIXRD i GI-WAXS dodatkowo potwierdza jakość kryształów i niezawodność strukturalną folii WS₂.




Podsumowanie charakterystyki

Metoda charakteryzacji Zamiar Wynik / Znaczenie
Obraz optyczny Kontrola wzrokowa folii WS₂ Potwierdza wygląd powłoki i pokrycie powierzchni
AFM Analiza chropowatości i morfologii powierzchni Potwierdza wysoką płaskość powierzchni, RMS około 0,11 nm
Ramana Identyfikacja materiałów i analiza drgań Potwierdza charakterystyczne piki WS₂
PL Analiza odpowiedzi optycznej Wykazuje silny sygnał fotoluminescencji
Mapowanie PL Analiza jednorodności Potwierdza wysoką jednorodność materiału
TEMP Obserwacja mikrostruktury Obsługuje analizę strukturalną w skali nano
GIXRD Analiza struktury kryształu w płaszczyźnie Potwierdza strukturę sześciokątną i orientację kryształów
GI-WOSKI Zaawansowana analiza struktury kryształu Potwierdza wysoką jakość struktury monokrystalicznej

Zastosowania WS₂ na płytce szafirowej

WS₂ na szafirze nadaje się do szerokiego zakresu zaawansowanych badań i zastosowań związanych z półprzewodnikami. Jest to szczególnie cenne w dziedzinach, w których wymagane są dwuwymiarowe właściwości półprzewodników, silna odpowiedź optyczna i jednorodność materiału na poziomie płytki.





Pole aplikacji Opis
Badania półprzewodników 2D Stosowany do podstawowych badań materiałów dichalkogenkowych metali przejściowych i właściwości półprzewodników w skali nano
Badania układów logicznych Nadaje się do eksploracji materiałów na tranzystory i urządzenia logiczne nowej generacji
Rozwój chipów AI Może być stosowany w badaniach związanych z zaawansowanymi materiałami obliczeniowymi i konstrukcjami urządzeń
Sprzęt neuromorficzny Wspiera badania nad urządzeniami komputerowymi inspirowanymi mózgiem i pojawiającymi się architekturami półprzewodników
Urządzenia pamięci Ma zastosowanie do badań nad przyszłymi materiałami pamięci i szybkimi urządzeniami elektronicznymi
Badania nad szybką pamięcią SRAM Potencjalna platforma materiałowa do przyszłych badań nad pamięcią o dużej szybkości
Komunikacja bezprzewodowa Może być stosowany w badaniach materiałów półprzewodnikowych o wysokiej częstotliwości i związanych z RF
Elastyczna elektronika Nadaje się do badań elastycznych, przenośnych i lekkich urządzeń elektronicznych
Bioczujniki Właściwości powierzchni WS₂ sprawiają, że jest on przydatny w badaniach i platformach detekcyjnych biosensorów
Czujniki gazu Nadaje się do badań związanych z wykrywaniem gazu ze względu na wysoką czułość powierzchni materiałów 2D
Fotodetektory Silna odpowiedź optyczna sprawia, że ​​WS₂ nadaje się do badań fotodetektorów i urządzeń optoelektronicznych
Optoelektronika Ma zastosowanie do badań nad emitowaniem światła, wykrywaniem światła i modulacją optyczną



Szczegółowy opis aplikacji





1. Badania półprzewodników 2D

WS₂ jest jednym z najważniejszych materiałów TMD do badań nad półprzewodnikami nowej generacji. Jego warstwowa struktura i właściwości półprzewodnikowe czynią go atrakcyjnym materiałem do badania transportu nośników, efektów powierzchniowych, zachowania optycznego i wydajności urządzeń w nanoskali. WS₂ na płytce szafirowej zapewnia stabilną platformę dla uniwersytetów i laboratoriów pracujących nad materiałami 2D i przyszłą technologią półprzewodników.





2. Badania układów logicznych IC i AI

Ponieważ tradycyjne skalowanie krzemowe napotyka ograniczenia fizyczne, badane są nowe materiały na potrzeby przyszłego rozwoju układów logicznych i układów AI. WS₂ jest uważany za obiecujący materiał półprzewodnikowy 2D do badań ultracienkich kanałów, zaawansowanych struktur urządzeń i przyszłych układów scalonych. WS₂ na płytce szafirowej można wykorzystać jako platformę materiałową do badań na wczesnym etapie, prototypowania urządzeń i charakteryzowania.





3. Sprzęt neuromorficzny

Obliczenia neuromorficzne wymagają nowych materiałów i struktur urządzeń, które mogą wspierać funkcje obliczeniowe inspirowane mózgiem. Dwuwymiarowe półprzewodniki, takie jak WS₂, są badane pod kątem ich potencjału w powstających architekturach urządzeń. WS₂ na płytkach szafirowych może wesprzeć badania nad nowymi mechanizmami elektronicznymi i optoelektronicznymi dla sprzętu neuromorficznego.





4. Fotodetektory i urządzenia optoelektroniczne

WS₂ ma silną odpowiedź optyczną, dzięki czemu nadaje się do badań fotodetektorów i urządzeń optoelektronicznych. Silny sygnał PL naszej folii WS₂ wskazuje na dobrą jakość optyczną, która jest ważna dla wykrywania światła, wykrywania optycznego i badań konwersji fotoelektrycznej. Szafir zapewnia również dobrą przezroczystość optyczną i stabilność, co czyni go doskonałym podłożem do zastosowań optoelektronicznych.





5. Czujniki

Ze względu na wysoki stosunek powierzchni do objętości materiałów dwuwymiarowych, WS₂ nadaje się do badań sensorycznych, w tym biosensorów i czujników gazów. Powierzchnia WS₂ może oddziaływać z cząsteczkami zewnętrznymi, co czyni ją przydatną do badań związanych z wykrywaniem. WS₂ na płytce szafirowej zapewnia stabilną i jednolitą platformę podłoża do opracowywania czujników.





6. Elastyczna elektronika

Chociaż szafir jest sztywnym podłożem, WS₂ jako materiał 2D jest szeroko badany w dziedzinie elastycznej elektroniki. WS₂ na szafirze można wykorzystać jako platformę badawczą do wzrostu materiałów, charakteryzowania i opracowywania procesów przenoszenia przed integracją z elastyczną strukturą urządzeniaS.
