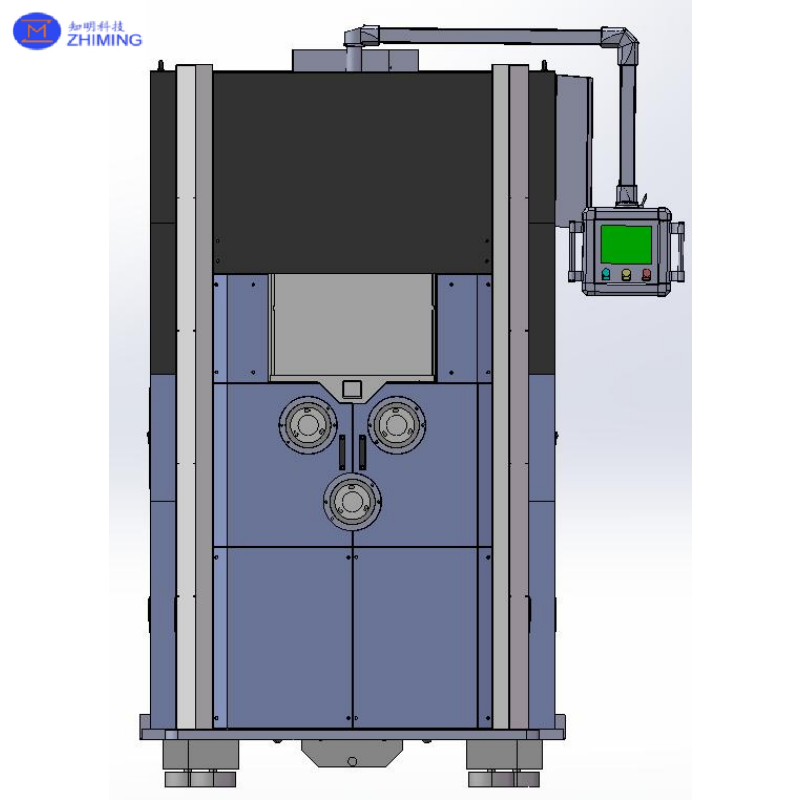

Wysoko precyzyjna piła drukowana JSZ1231D

Przegląd produktu

JSZ1231D wysokoprzyzwoita piła drukowana jest przeznaczona do precyzyjnego cięcia w przemyśle półprzewodnikowym.wykończenia, w tym wykończenia, które nie są zgodne z wymogami niniejszej dyrektywy,.

Maszyna wyposażona jest w zintegrowaną strukturę o wysokiej sztywności, szybki system napędowy głównych rolków, precyzyjną kontrolę napięcia drutu, hydrauliczne zaciskanie obróbki i stabilny system sterowania.Wspiera maksymalną prędkość drutu do 2,200 m/min, dokładność cięcia ±0,01 mm i minimalna grubość kawałka mniejsza niż 0,05 mm, co czyni go odpowiednim do obróbki płyt półprzewodnikowych, w których precyzja, stabilność,i wykorzystanie materiałów są kluczowe.

Główne specyfikacje techniczne

• Maksymalny rozmiar obróbki: W90 × H220 × L450 mm
• Maksymalna długość obróbki: 450 mm
• Maksymalna prędkość drutu: 2 200 m/min
• Maksymalna pojemność przechowywania drutu: 100 km
• Zakres średnicy drutu: 0,014 ∼0,1 mm
• Zakres regulacji napięcia drutu: 0 ̊15 N
• Prędkość napędowa: ≤ 220 mm
• Prędkość podawania cięcia: 0,01 ‰ 5 mm/min, regulowana
• Prędkość szybkiego podawania: 200 mm/min
• Pojemność zbiornika slurry: 300 l
• Wymagania w odniesieniu do urządzeń objętych pozycją 8471
• Maksymalna prędkość głównego walca: <4500 obrotów na minutę
• Maksymalna średnica głównego walca: Ø160 mm
• Walcowanie główne: 3 sztuk + 3 sztuk zamiennych
• Tryb cięcia: podawanie w dół
• Tryb ruchu drutu: obrotowy lub jednostronnego
• Zasilanie: trójfazowe czterodrukowe prądy przenośne 380V ±10%, 50/60 Hz
• Wymiary maszyny: Ok. L1750 × W1600 × H2900 mm
• Masa maszyny: około 8 ton

Główne zalety

Maszyna ma kompaktową konstrukcję konstrukcyjną o stosunkowo niewielkim zasięgu, ciało maszyny wykonane jest z stali o wysokiej wytrzymałości,podczas gdy podstawa wykorzystuje zintegrowaną strukturę odlewu w celu poprawy ogólnej sztywności i długoterminowej stabilności operacyjnej.

Wszystkie główne układy napędowe wykorzystują konstrukcje napędowe bezpośrednie, pomagające zmniejszyć błędy w transmisji i zużycie mechaniczne, zapewniając jednocześnie mniejszy hałas operacyjny i większą dokładność napędu.

Każdy z trzech głównych walców jest niezależnie napędzany przez silnik z napędem bezpośrednim.pomoc w zmniejszeniu pęknięć drutu, a także zużycia i zużycia drutu przez rolety.

Maszyna posiada skróconą odległość między wałami o długości około 270 mm, co poprawia stabilność drutu podczas cięcia i pomaga zwiększyć wydajność cięcia przy jednoczesnym zmniejszeniu czasu cięcia i zużycia drutu.

Wykrywanie pęknięć drutu z dwóch stron zwiększa czułość alarmu.System sterowania elektrycznym obejmuje również ochronę przed utratą mocy, aby zmniejszyć pęknięcie drutu i złom części roboczej spowodowany nieoczekiwanymi przerwami w zasilaniu.

Dzięki maksymalnej prędkości drutu 2200 m/min i precyzyjnej regulacji napięcia maszyna nadaje się do procesów cięcia drutu drobnego przy zachowaniu stabilnej pracy drutu.

Dokładność cięcia może osiągnąć ±0,01 mm, a minimalna grubość kawałka jest mniejsza niż 0,05 mm, spełniając wymagania wysokiej precyzji cięcia płyt półprzewodnikowych.

Główne składniki systemu

Maszyna składa się głównie z:

• Jednostka z rolkami drutowymi do dostarczania i przechowywania drutu
• Jednostka przeciągająca drut w celu płynnego rozwinięcia i równomiernego odwinięcia
• Jednostka sterująca napięciem do utrzymania stabilnego napięcia drutu
• System kierownicy dla dokładnego i płynnego kierowania drutem
• Główny wylot i jednostka rolkowa do precyzyjnego cięcia
• Jednostka zasilająca do mocowania i sterowanego ruchu cięcia obrabiarków
• Wymiennik ciepła do regulacji temperatury płynu tnącego
• System osuszenia i chłodzenia
• Elektryczna szafa sterująca
• Interfejs człowiek-maszyna do ustawiania parametrów, obsługi i monitorowania stanu

Kryteria precyzji i akceptacji

• Główny wyciąg walca: ≤0,02 mm
• Wydział radialny powierzchni spindla: ≤ 0,005 mm
• Wyrzut osi wału wrzecionka: ≤ 0,005 mm
• Wskaźnik kontaktu między spindlem i otworem spindla: ≥ 70%
• Pionowa prostota podawania: ≤ 0,005 mm/150 mm
• Zwrot drutu: mniej niż 5 obrotów na metr
• Wibracja węzła zasilającego/wchłaniającego: ≤ 5 m/s2
• Wyprzedzanie koła zasilającego/wchłaniającego: ≤0,15 mm

Środowisko operacyjne

• Zalecana temperatura otoczenia: 18-28°C
• wilgotność względna: ≤ 75%
• Wibracje środowiskowe: ≤ 0,5 G
• Temperatura wody chłodzącej: 11 ± 1°C
• Przepływ wody chłodzącej: 2050 l/min
• Ciśnienie wody chłodzącej: 0,2 ≈ 0,4 MPa
• Wymagana moc chłodzenia: ≥ 5 kW
• Rzeczywiste zużycie mocy maszyny: około 5 kWh

Wnioski

Maszyna jest wykorzystywana głównie do precyzyjnego cięcia płyt półprzewodnikowych i innych twardych i kruchych materiałów.wysoka dokładność cięcia, stabilna obsługa drutu, niskie pęknięcie drutu i lepsze wykorzystanie materiału.

Krótki opis produktu dla strony internetowej / katalogu

JSZ1231D Wysokoprzestrzenna piła drukowa

Zaprojektowany do precyzyjnego cięcia płyt półprzewodnikowych, JSZ1231D obsługuje średnicę drutu od 0,014 do 0,1 mm i maksymalną prędkość drutu 2200 m/min.niezależnie napędzane rolki główne, precyzyjna regulacja napięcia i automatyczne mocowanie hydrauliczne zapewniają stabilną i dokładną wydajność cięcia.

Maszyna obsługuje kawałki o długości do 450 mm, osiąga dokładność cięcia ±0,01 mm i może wytwarzać kawałki cieńsze niż 0,05 mm.ciecz do cięcia o kontrolowanej temperaturze, a stabilny system sterowania elektrycznym sprawiają, że nadaje się do niezawodnego i wydajnego przetwarzania materiałów półprzewodnikowych.
