Karbid krzemowy SiC soczewki optyczne podczerwień & laser aplikacje
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Czas dostawy: | 2-4 tygodnie |
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | SIC | Zakres średnic: | 5 mm - 200 mm itp. |
|---|---|---|---|
| Dokładność powierzchni: | λ/10 @ 633 nm | Chropowatość powierzchni: | <1 nm RMS (po superpolerowaniu) |
| Zasięg transmisji: | 0,4 μm - 5 μm (niepowlekany); do 15 μm z powłoką | Współczynnik rozszerzalności termicznej: | 4,0 × 10⁻⁶ /k (25 ° C) |
| Podkreślić: | Lensy optyczne z węglem krzemowym laserowym,Soczewka optyczna sic,Infraczerwone soczewki optyczne z węglanu krzemu |
||
opis produktu

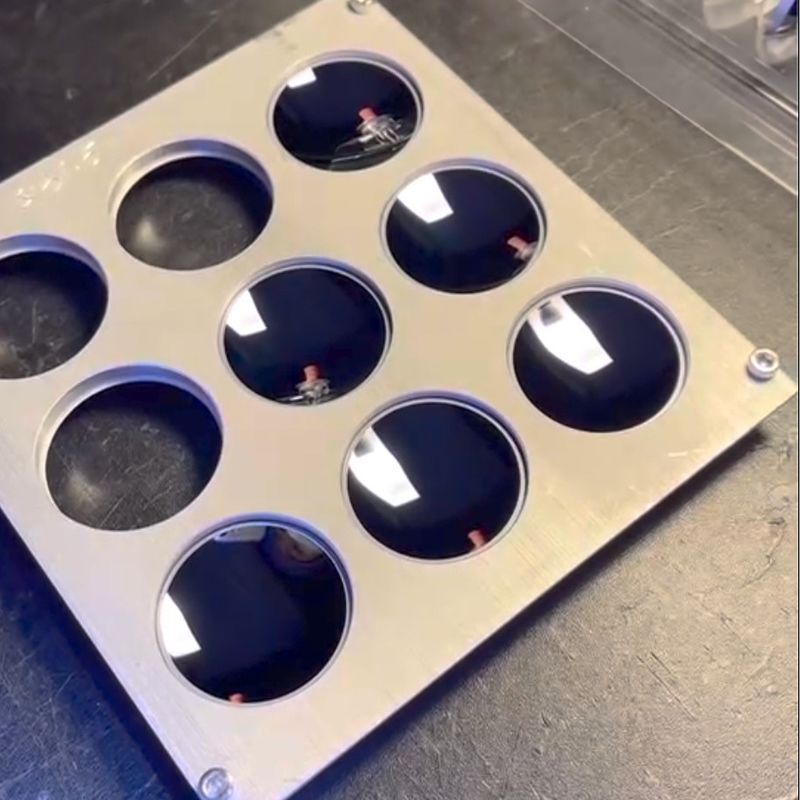

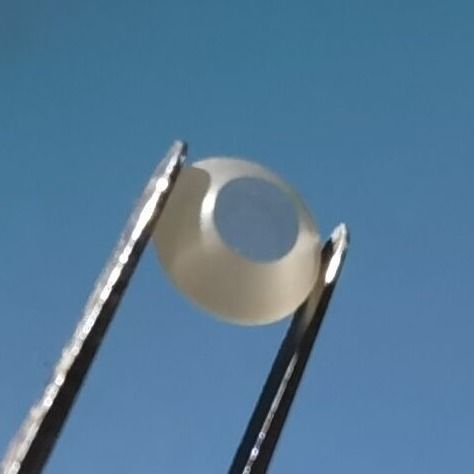

Soczewki optyczne z węglanu krzemowego (SiC)
Przegląd produktuSoczewki optyczne z węglanu krzemu (SiC)
Soczewki z węglanu krzemowego (SiC) to zaawansowane elementy optyczne zaprojektowane do wymagających środowisk wymagających wysokiej stabilności termicznej, wyjątkowej twardości i doskonałej transmisji podczerwieni.W porównaniu z tradycyjnymi soczewkami ze szkła lub szafiru, SiC oferuje niezrównane połączenie wytrzymałości mechanicznej, odporności na wstrząsy cieplne i szerokiej wydajności widmowej.
Zasada produkcjizSoczewki optyczne z węglanu krzemu (SiC)
Soczewki SiC wytwarzane są następującymi procesami:
-
Synteza proszku i sintering
Proszek SiC o wysokiej czystości tworzy się i gęstnia przy użyciu spiekania na gorąco (HPS) lub osadzenia chemicznego parą (CVD), zapewniając wysoką gęstość i czystość. -
Obróbka precyzyjna
Ze względu na niezwykłą twardość materiału do osiągnięcia dokładności powierzchni optycznej (do λ/10) stosuje się ultraprecyzyjne szlifowanie diamentów i polerowanie CNC. -
Wykończenie powierzchni i powłoka
Ostateczne wykończenie może obejmować polerowanie plazmowe, powłoki AR (dla światła podczerwonego lub widzialnego) lub folie ochronne w celu zmniejszenia odblaskowości i zwiększenia trwałości.
Specyfikacje technicznezSoczewki optyczne z węglanu krzemu (SiC)
| Parametry | Specyfikacja |
|---|---|
| Materiał | Sinter SiC / CVD SiC |
| Zakres średnicy | 5 mm ️ 200 mm |
| Dokładność powierzchni | λ/10 @ 633 nm |
| Bruki powierzchni | < 1 nm RMS (po superpolerowaniu) |
| Zakres transmisji | 0.4 μm 5 μm (niepowleczone); do 15 μm z powłoką |
| Termalna ekspansja Coeff. | 4.0 × 10−6 /K (25°C) |
| Przewodność cieplna | ~ 120 ¢ 200 W/m·K |
| Twardość | ~ 9,5 Mohs |
| Indeks załamania | ~ 2,65 @ 1 μm |
WnioskizSoczewki optyczne z węglanu krzemu (SiC)
Soczewki SiC są stosowane w ekstremalnych środowiskach optycznych, w których inne materiały nie działają:
-
Systemy obrazowania w podczerwieni (np. czujniki IR do celów obrony)
-

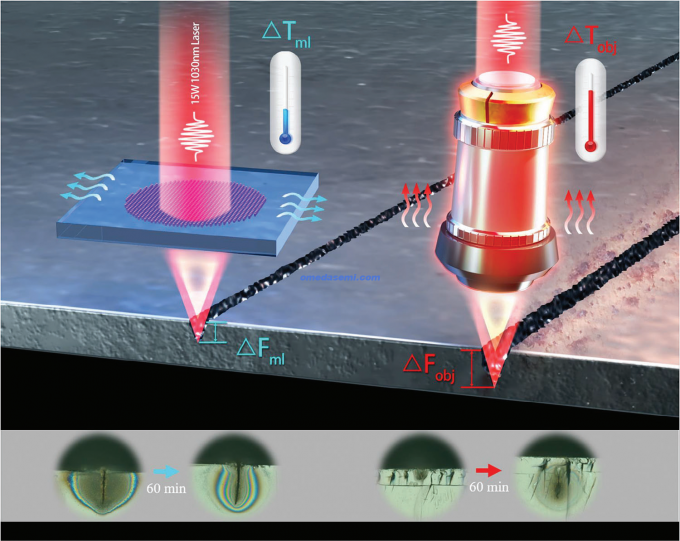

Optyka laserowa o dużej mocy (dla laserów CO2 lub laserowych w stanie stałym)
-
Systemy kosmiczne i lotnicze (ze względu na odporność na wstrząsy cieplne)
-
Sprzęt półprzewodnikowy (np. ekspozycja na promieniowanie UV lub implantacja jonów)
-
Urządzenia spektroskopiczne i analityczne
-
Skanery optyczne dużych prędkości w LiDAR
Częste pytaniazSoczewki optyczne z węglanu krzemu (SiC)
P1: Dlaczego wybierać SiC zamiast szafirów lub soczewek ze szkła optycznego?
Odpowiedź: SiC zapewnia wyższą wytrzymałość mechaniczną, mniejszą wagę, wyższą przewodność cieplną i lepszą odporność na ekstremalne warunki.Wstrząs cieplny przewyższa szafir i ma szerszy zakres IR niż standardowe okulary.
P2: Czy soczewki SiC mogą być powleczone do transmisji widocznej lub podczerwonej?
Odpowiedź: Tak, powłoki antyrefleksyjne, takie jak DLC, ZnSe lub MgF2, mogą być stosowane w celu dostosowania wydajności do określonych długości fal.
P3: Jaki jest czas realizacji obiektywów SiC na zamówienie?
Odpowiedź: Zazwyczaj 4-8 tygodni, w zależności od złożoności kształtu, wielkości i specyfikacji powierzchni.
P4: Czy CVD-SiC jest lepszy niż spiekany SiC?
Odpowiedź: CVD-SiC oferuje wyższą czystość i jest preferowany w optyce kosmicznej i ekstremalnych zastosowaniach UV, podczas gdy spiekany SiC jest bardziej ekonomiczny w ogólnym zastosowaniu.
P5: Czy obsługujecie kształty soczewek SiC o kształcie asferycznym lub pozaośnym?
O: Tak, dostarczamy soczewki o specjalnym kształcie, w tym powierzchnie cylindryczne, toroidalne i wolnoformowe.
