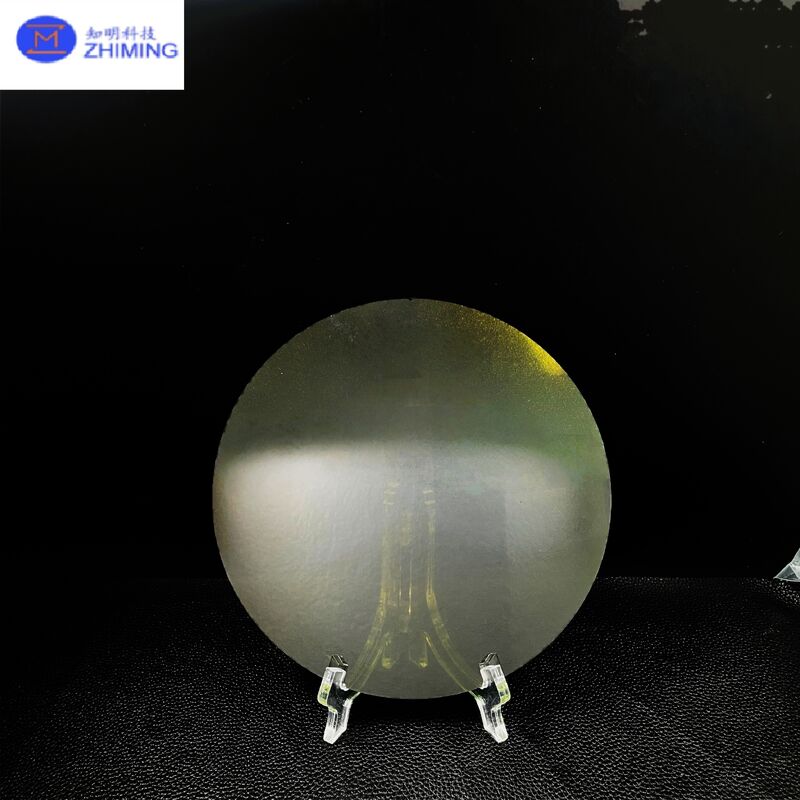

8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer)

8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer)

Nazwa marki: ZMSH
Numer modelu: Wafel SiC Epi
MOQ: 1
Cena £: by case
Szczegóły opakowania: niestandardowe kartony
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Możliwość Supply:
W sprawie
Podkreślić:

8-calowa płytka z węglanu krzemowego

,

Wafel epitaksjalny Sic

,

Karbid krzemowy epi wafer z gwarancją

Opis produktu

Przegląd produktu

8-calowy wafelek epitaksjalny z węglika krzemu (SiC) to wysokowydajny materiał półprzewodnikowy przeznaczony do elektroniki mocy nowej generacji. Oparty na wysokiej jakości 8-calowych podłożach SiC, warstwa epitaksjalna jest hodowana przy użyciu zaawansowanej technologii chemicznego osadzania z fazy gazowej (CVD), aby osiągnąć precyzyjną grubość, kontrolę domieszkowania i doskonałą jakość kryształu.



W porównaniu z tradycyjnymi waflami krzemowymi, wafelek epitaksjalny SiC oferuje wyjątkowe właściwości elektryczne, termiczne i mechaniczne, co czyni go idealnym do zastosowań wysokiego napięcia, wysokiej częstotliwości i wysokiej temperatury.



8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 0     8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 1


Zasada działania

Warstwa epitaksjalna SiC jest osadzana na wypolerowanym podłożu SiC w procesie CVD w wysokiej temperaturze. Podczas wzrostu:

  • Gazy zawierające krzem i węgiel reagują w podwyższonych temperaturach
  • Warstwa jednokryształowa SiC tworzy się zgodnie z siecią podłoża
  • Wprowadza się gazy domieszkujące (typu N lub typu P) w celu kontrolowania właściwości elektrycznych

Ta warstwa epitaksjalna służy jako aktywny obszar do produkcji urządzeń, umożliwiając precyzyjną kontrolę wydajności urządzenia, takiej jak napięcie przebicia i rezystancja w stanie przewodzenia.



8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 2




Kluczowe cechy

  • Duża średnica (8 cali / 200 mm): Wspiera produkcję wielkoseryjną i redukcję kosztów
  • Niska gęstość defektów: Minimalizuje mikropęknięcia i dyslokacje
  • Doskonała jednorodność grubości: Zapewnia spójną wydajność urządzenia
  • Precyzyjna kontrola domieszkowania: Wspiera niestandardowe charakterystyki elektryczne
  • Wysoka przewodność cieplna: Nadaje się do zastosowań dużej mocy
  • Szeroka przerwa energetyczna (~3,26 eV): Umożliwia pracę w wysokiej temperaturze i wysokim napięciu




Typowe specyfikacje

8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 3

Pozycja Specyfikacja
Średnica wafla 8 cali (200 mm)
Typ podłoża 4H-SiC
Typ przewodnictwa Typ N / półprzewodzący
Grubość epitaksjalna 5 – 100 μm (możliwość dostosowania)
Stężenie domieszkowania 1E14 – 1E19 cm⁻³
Jednorodność grubości ≤ ±5%
Chropowatość powierzchni Ra ≤ 0,5 nm
Gęstość defektów Niska gęstość mikropęknięć
Orientacja 4° pozaosiowo lub osiowo









Aplikacje

8-calowe wafelek epitaksjalny SiC są szeroko stosowane w zaawansowanych urządzeniach mocy i RF, w tym:

  • Pojazdy elektryczne (EV): Falowniki, ładowarki pokładowe
  • Systemy energii odnawialnej: Falowniki słoneczne, konwertery energii wiatrowej
  • Moduły mocy przemysłowej: Wysokowydajne napędy silników
  • Systemy szybkiego ładowania: Wysokoczęstotliwościowe urządzenia przełączające
  • Urządzenia 5G i RF: Wzmacniacze RF dużej mocy

 8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 4     8-calowa płytka epiaksjalna z węglem krzemowym (SiC Epi Wafer) 5


Zalety w porównaniu z krzemem

  • Wyższe pole elektryczne przebicia (≈10× krzem)
  • Niższe straty przełączania
  • Wyższa temperatura pracy (>200°C)
  • Poprawiona efektywność energetyczna
  • Zmniejszone rozmiary systemu i wymagania dotyczące chłodzenia




Proces produkcji

Produkcja 8-calowych wafelek epitaksjalnych SiC obejmuje:

  1. Przygotowanie podłoża – Polerowanie i czyszczenie wafla SiC o wysokiej czystości
  2. Wzrost epitaksjalny (CVD) – Kontrolowane osadzanie warstwy SiC
  3. Kontrola domieszkowania – Precyzyjne wprowadzanie domieszek
  4. Obróbka powierzchni – Polerowanie CMP dla ultra-gładkiej powierzchni
  5. Inspekcja i testowanie – Weryfikacja grubości, defektów i właściwości elektrycznych




FAQ

P1: Jaka jest różnica między podłożem SiC a wafelek epitaksjalnym SiC?

Odp.: Podłoże jest materiałem bazowym, podczas gdy warstwa epitaksjalna jest warstwą funkcjonalną, na której produkowane są urządzenia.



P2: Czy grubość epitaksjalna i domieszkowanie można dostosować?

Odp.: Tak, zarówno grubość, jak i stężenie domieszkowania można dostosować do wymagań urządzenia.



P3: Dlaczego wybrać 8-calowe wafelek SiC?

Odp.: Większy rozmiar wafla poprawia wydajność produkcji i obniża koszt jednostkowy urządzenia, wspierając masową produkcję.
