Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm

Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm

Szczegóły Produktu:

Miejsce pochodzenia: China
Nazwa handlowa: ZMSH
Orzecznictwo: ROHS
Numer modelu: Silicon Carbide

Zapłata:

Minimalne zamówienie: 5
Czas dostawy: 2-4 tygodnie
Zasady płatności: 100%T/T
Możliwość Supply: 100000
Najlepsza cena Kontakt

Szczegóły informacji

Wykończenie powierzchni: Polerowane jednostronnie/dwustronnie Chropowatość powierzchni: ≤0,2 nm
Przewodność: Wysoka/niska przewodność Cząstka: Wolne/niskie cząstki
Stopień: Produkcja/Badania/Manekin zanieczyszczenie: Wolny/niski poziom zanieczyszczeń
doping: Domieszkowany krzemem/niedomieszkowany/domieszkowany cynkiem Typ: 4H-N/ 6H-N/ 4H-Półobraźliwe/ 6H-Półobraźliwe
High Light:

Substrat z węglanu krzemu

,

polerowany z dwóch stron

,

Płytki z węglanu krzemowego do zastosowań przemysłowych

opis produktu

Opis produktu:

ZMSH stał się wiodącym producentem i dostawcą płytek podłoża SiC (węglik krzemu).Klientom poszukującym doskonałej wartości ZMSH oferuje najlepszą obecnie cenę na rynku 2-calowych i 3-calowych płytek podłoża SiC klasy badawczej.

Płytki podłoża SiC mają różnorodne zastosowania w projektowaniu urządzeń elektronicznych, szczególnie w przypadku produktów wymagających dużej mocy i wysokiej częstotliwości.

Co więcej, technologia LED jest głównym konsumentem płytek podłoża SiC.LED oznacza diodę elektroluminescencyjną, która jest rodzajem półprzewodnika łączącego elektrony i dziury w celu stworzenia energooszczędnego źródła zimnego światła.



Cechy:

Monokryształ węglika krzemu (SiC) ma wiele wyjątkowych właściwości, takich jak doskonała przewodność cieplna, ruchliwość elektronów w wysokim nasyceniu i odporność na przebicie przy wysokim napięciu.Te właściwości sprawiają, że jest to idealny materiał do przygotowywania urządzeń elektronicznych o wysokiej częstotliwości, dużej mocy, wysokiej temperaturze i odpornych na promieniowanie.

Ponadto monokryształ SiC ma doskonałą przewodność cieplną i silne właściwości przebicia napięcia.Może z łatwością wytrzymać wysokie temperatury i poziomy promieniowania, nie ulegając zniszczeniu, co czyni go idealnym wyborem dla wysokiej klasy urządzeń elektronicznych.

Co więcej, wysoka ruchliwość elektronów monokryształu SiC zapewnia większą wydajność w porównaniu do innych materiałów, dzięki czemu może on pracować dłużej przy mniejszej liczbie przerw.Jest zatem idealnym materiałem do tworzenia niezawodnej elektroniki o wysokiej wydajności.



Parametry techniczne:

Nazwa produktu: Podłoże z węglika krzemu, płytka z węglika krzemu, płytka SiC, podłoże SiC

Metoda wzrostu: MOCVD

Struktura krystaliczna: 6H, 4H, 6H(a=3,073 Å c=15,117 Å), 4H(a=3,076 Å c=10,053 Å)

Kolejność układania: 6H: ABCACB, 4H: ABCB

Stopień: stopień produkcyjny, stopień badawczy, stopień fikcyjny

Typ przewodności: typ N lub półizolujący

Pasmo wzbronione: 3,23 eV

Twardość: 9,2 (mohsa)

Przewodność cieplna @300K: 3,2~4,9 W/cm.K

Stałe dielektryczne: e(11)=e(22)=9,66 e(33)=10,33

Rezystywność: 4H-SiC-N: 0,015~0,028 Ω·cm, 6H-SiC-N: 0,02~0,1 Ω·cm, 4H/6H-SiC-SI: >1E7 Ω·cm

Pakowanie: czysty worek klasy 100, w pomieszczeniu czystym klasy 1000.



Aplikacje:

Wafel z węglika krzemu (płytka SiC) to idealna opcja dla elektroniki samochodowej, urządzeń optoelektronicznych i zastosowań przemysłowych.Płytki te obejmują zarówno podłoża SiC typu 4H-N, jak i półizolacyjne podłoża SiC, które są kluczowymi elementami różnych urządzeń.

Podłoża SiC typu 4H-N zapewniają doskonałe właściwości, takie jak szerokie pasmo wzbronione, co pozwala na bardzo wydajne przełączanie w energoelektronice.Dodatkowo są bardzo odporne na zużycie mechaniczne i utlenianie chemiczne, dzięki czemu idealnie nadają się do urządzeń pracujących w wysokich temperaturach i charakteryzujących się niskimi stratami.

Półizolacyjne podłoża SiC zapewniają również doskonałe właściwości, takie jak wysoka stabilność i odporność termiczna.Ich zdolność do zachowania stabilności w urządzeniach dużej mocy czyni je idealnymi do różnych zastosowań optoelektronicznych.Ponadto można je również stosować jako płytki łączone, które są ważnymi składnikami wysokowydajnych urządzeń mikroelektronicznych.

Te cechy płytek SiC sprawiają, że nadają się one do różnych zastosowań, szczególnie w sektorach motoryzacyjnym, optoelektronicznym i przemysłowym.Płytki SiC stanowią istotną część dzisiejszej technologii i cieszą się coraz większą popularnością w różnych gałęziach przemysłu.



Wsparcie i usługi:

Pomoc techniczna i usługi w zakresie płytek z węglika krzemu

Oferujemy kompleksowe wsparcie techniczne i usługi w zakresie płytek z węglika krzemu.Nasz zespół ekspertów jest do Państwa dyspozycji, aby udzielić wskazówek dotyczących wyboru produktu, odpowiedzieć na wszelkie pytania techniczne oraz pomóc w projektowaniu i wdrażaniu projektu.

Pomoc techniczna

Nasz kompetentny zespół pomocy technicznej jest dostępny, aby odpowiedzieć na wszelkie pytania i wątpliwości dotyczące płytek z węglika krzemu.Zapewniamy szczegółowe informacje o produkcie, wsparcie dotyczące aplikacji i pomoc w rozwiązywaniu problemów.

Wybór produktu

Pomożemy Ci wybrać najlepszy produkt z węglika krzemu dla Twojego zastosowania.Nasz zespół ekspertów może zapewnić rekomendacje, próbki i wsparcie, aby mieć pewność, że dokonasz idealnego wyboru.

Projekt i wdrożenie

Nasz zespół doświadczonych inżynierów może pomóc w zaprojektowaniu i wdrożeniu idealnego rozwiązania w postaci płytek z węglika krzemu.Możemy dostarczyć szczegółowe rysunki, symulacje i wsparcie, aby zapewnić powodzenie Twojego projektu.

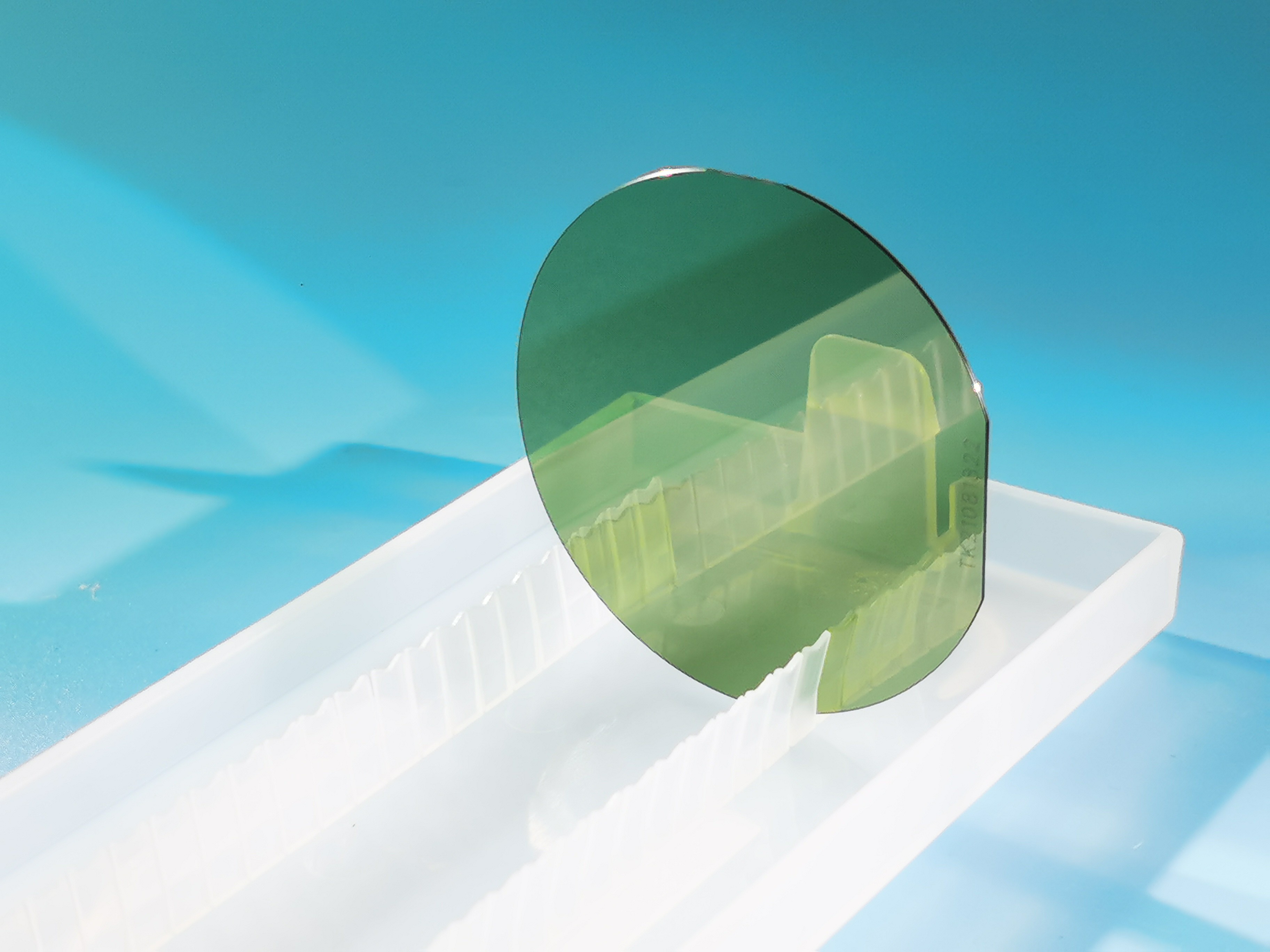

Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 0Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 1Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 2Wafer z węglowodorów krzemowych o grubości powierzchni ≤ 0,2 nm 3

Pakowanie i wysyłka:

Pakowanie i wysyłka płytek z węglika krzemu

Płytki z węglika krzemu są delikatne i wymagają specjalnego traktowania i ochrony podczas transportu.Aby zapewnić bezpieczną dostawę do klienta, należy przestrzegać poniższych procedur.

  • Wafle należy umieszczać w opakowaniach elektrostatycznych z pianką antystatyczną.
  • Wafle należy szczelnie zamknąć w torebce zatrzymującej wilgoć, aby zabezpieczyć je przed zanieczyszczeniami środowiska.
  • Opakowanie należy zamknąć w pudełku z materiałem amortyzującym w celu zabezpieczenia przed wstrząsami i wibracjami.
  • Pudełko powinno być opatrzone etykietą zawierającą następujące informacje: adres Klienta, zawartość przesyłki oraz wagę paczki.
  • Przesyłka powinna zostać wysłana odpowiednim przewoźnikiem i ubezpieczona na pełną wartość zawartości.


Często zadawane pytania:

P1: Co to jest wafel z węglika krzemu?
A1: Płytka z węglika krzemu to płytka wykonana z węglika krzemu, który jest materiałem półprzewodnikowym o szerokim pasmie wzbronionym i wysokiej przewodności cieplnej.Nadaje się do energoelektroniki i innych zastosowań wysokotemperaturowych.

P2: Jaka jest marka tego produktu?
A2: Marka tego produktu to ZMSH.

P3: Jaki jest numer modelu tego produktu?
A3: Numer modelu tego produktu to węglik krzemu.

P4: Jaka jest minimalna ilość zamówienia?
A4: Minimalna ilość zamówienia to 5.

P5: Jak długi jest czas dostawy?
A5: Czas dostawy wynosi 2 tygodnie.
